Aluminium-Montageprofil PV 40×40 mm – Schiene 665 cm für M10-Schrauben

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 5.467 kg

Preis / stk.: 40,77 € 40.77

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 34,26 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 16 stk
Paket mit 174 stk
Paket mit 348 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.504

Anbieter: -

Produktcode: PV-01-01

Einem Freund empfehlen

Beschreibung

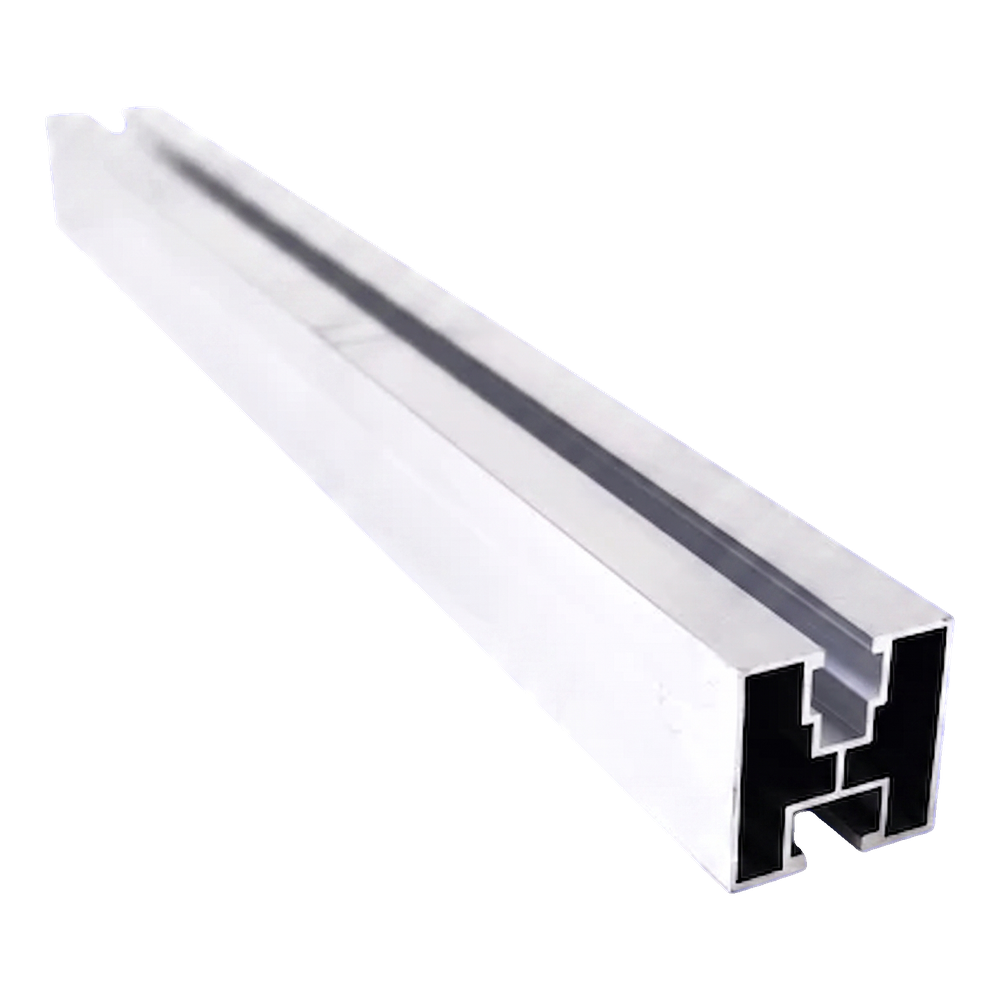

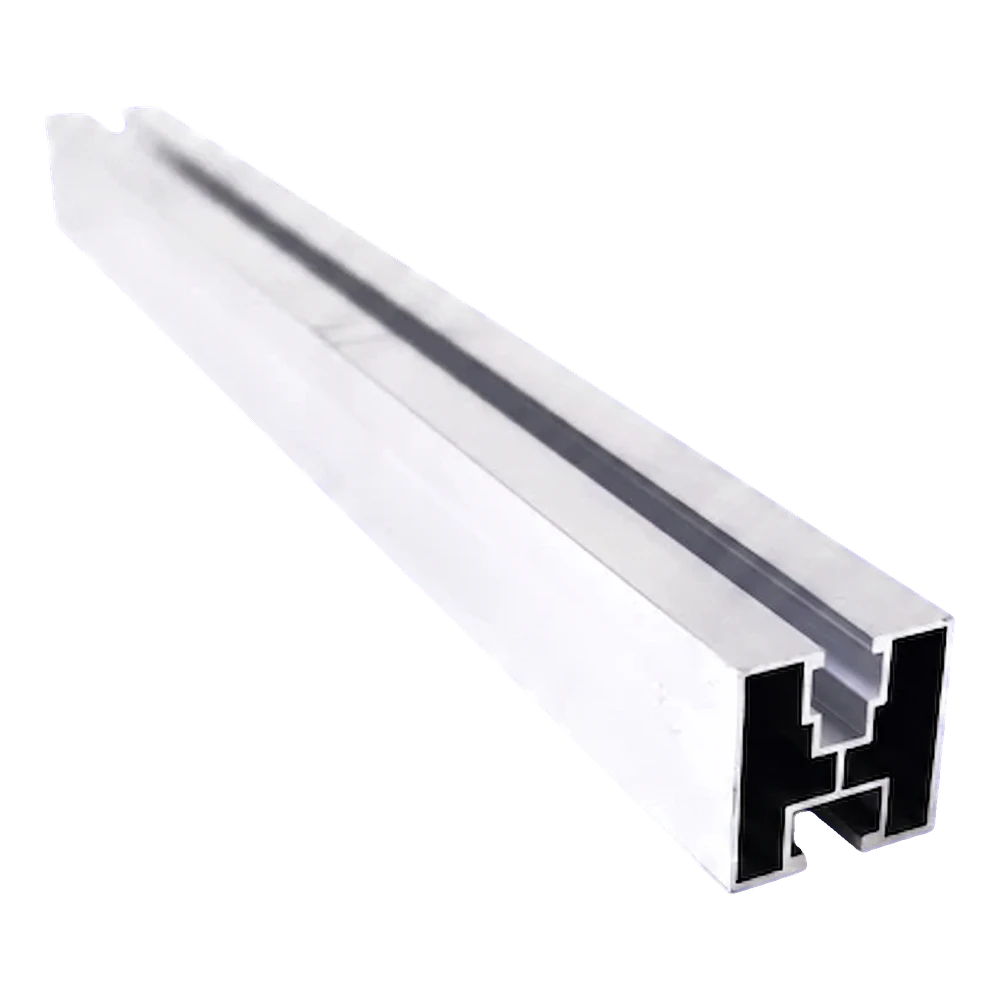

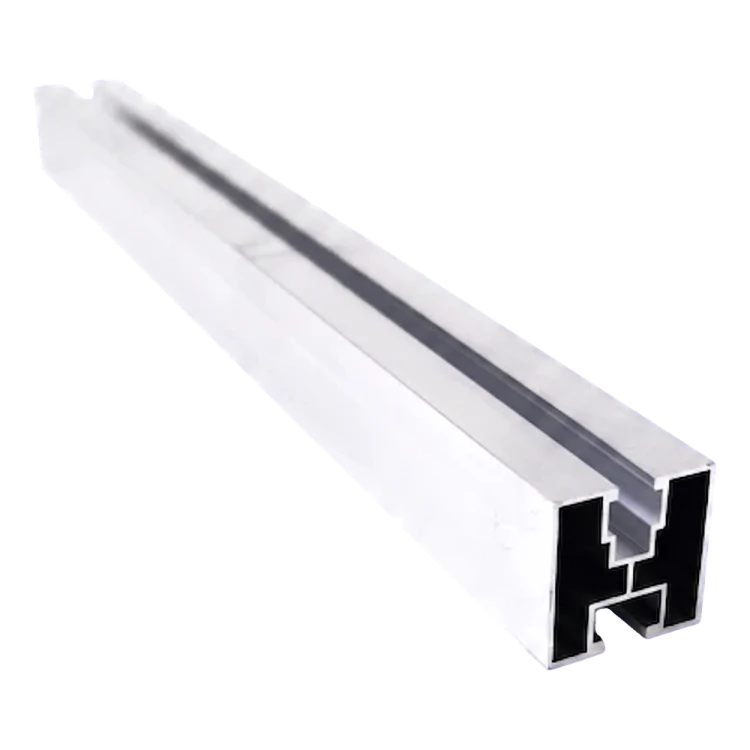

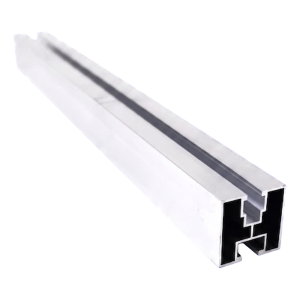

Aluminium-Montageprofil PV 40×40 mm – Schiene 665 cm für M10-Schrauben

Aluminium-Montageprofil 40x40 mm mit zwei Schienenkanälen

Das Montageprofil 40x40 mm mit einer Länge von 665 cm ist ein grundlegendes Element der Tragkonstruktion für Photovoltaikmodule. Gefertigt aus Aluminium 6060, vereint es geringes Eigengewicht mit guter mechanischer Festigkeit und voller Korrosionsbeständigkeit. Die zweikanalige Querschnittskonstruktion — mit einem oberen Kanal für die Modulklemmen und einem unteren Kanal zur Verbindung mit Dachhaken, Adaptern oder Dreiecksstützen — ermöglicht den Aufbau einer kompletten Unterkonstruktion mit nur einem Profil. Die Montage erfolgt mittels Sechskantschrauben M10 DIN 933 im unteren Kanal sowie Vierkantmuttern M8 im oberen Kanal, wodurch das Bohren entfällt und die Arbeiten auf dem Dach beschleunigt werden. Das Profil ist auch in schwarz eloxierter Ausführung erhältlich, und seine Länge kann mit separat erhältlichen Profilverbindern verlängert werden.

Wichtige Vorteile für Montageteams

Zweikanaliger Querschnitt 40x40 mm ermöglicht gleichzeitige Befestigung der Klemmen und Anbindung an die Unterkonstruktion

Kompatibel mit Sechskantschrauben M10 DIN 933 und Vierkantmuttern M8 — Standardverbindungselemente

Aluminium 6060, korrosionsbeständig, eloxierbar und langlebig unter Außenbedingungen

Möglichkeit der Verlängerung der Profile mittels dedizierter Verbinder

Wandstärke 1,2 mm bei einem Gewicht von nur 0,82 kg/m — leichte Konstruktion für einfachen Transport aufs Dach

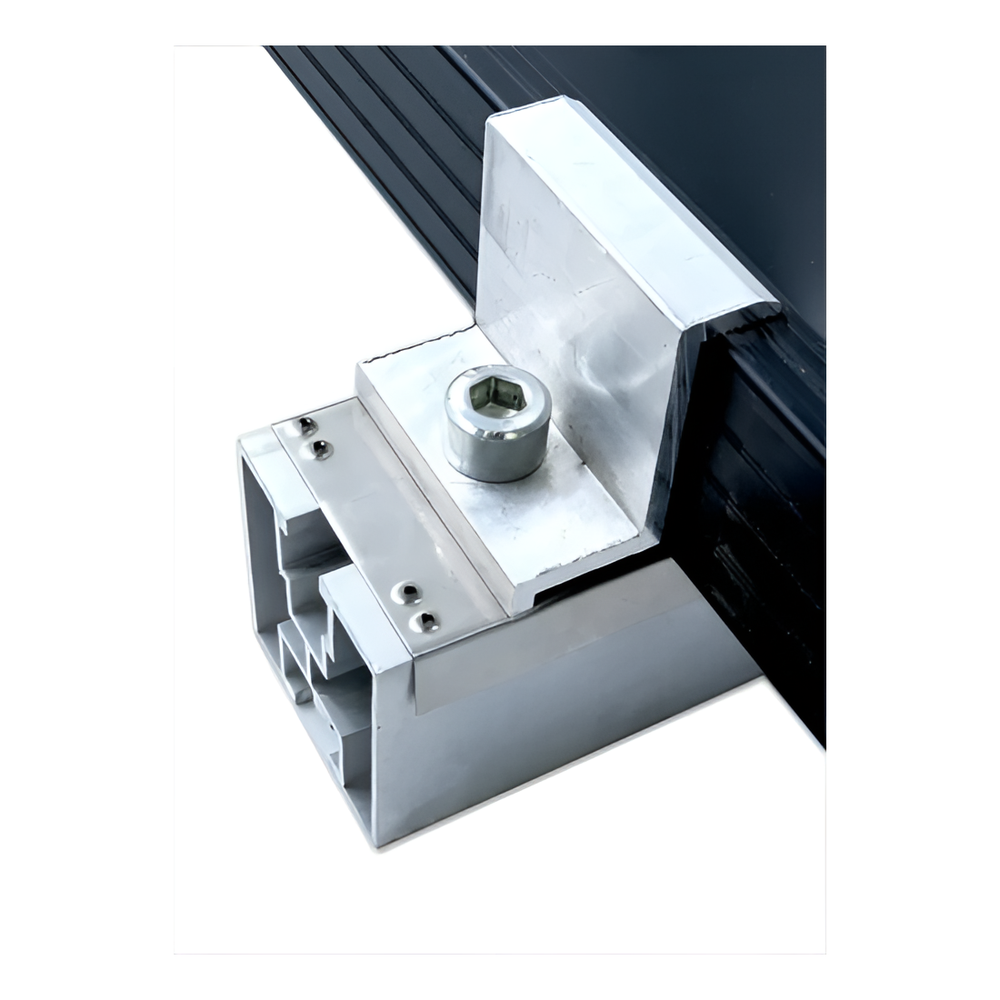

Klemme im oberen Kanal des Aluminiumprofils 40x40 mm montiert — Montagedetail

Der obere Schienenkanal mit einer Nutbreite von 10,8 mm nimmt Vierkantmuttern M8 auf, die zur Befestigung der Mittel- und Endklemmen dienen. Dadurch können die Photovoltaikmodule an beliebiger Stelle entlang des Profils positioniert werden — ohne Bohren und ohne zusätzliche Adapter. Der untere Kanal mit einer Öffnung von 9 mm arbeitet mit Sechskantschrauben M10 zusammen, mit denen das Profil mit Dachhaken oder anderen Elementen der Unterkonstruktion verbunden wird. Diese Konfiguration macht das gesamte System vollständig verstellbar und ermöglicht eine präzise Ausrichtung des Profils zur Dachfläche.

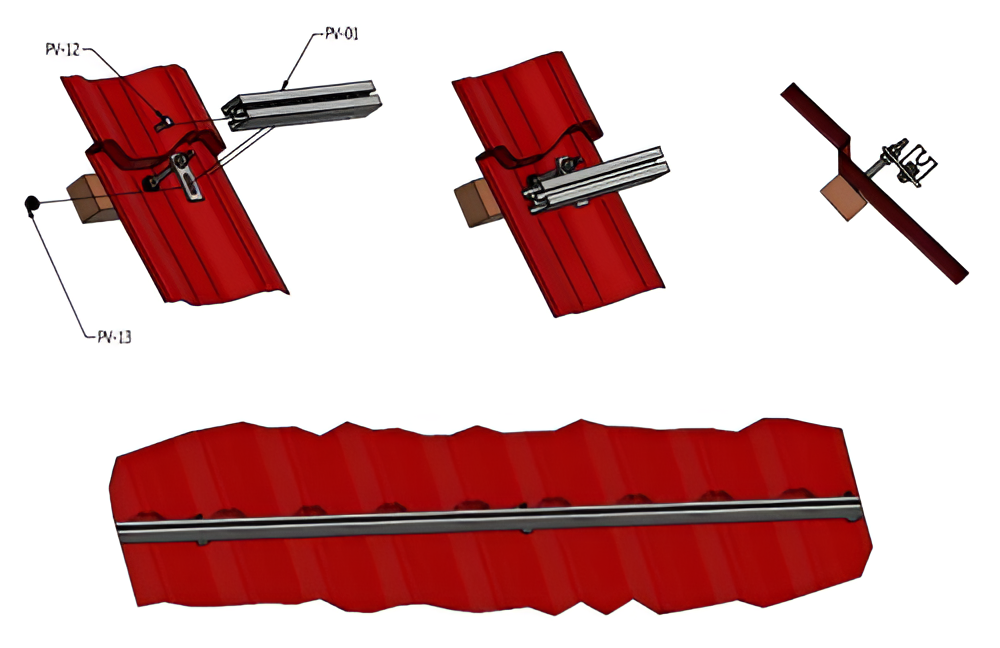

Montageschema des Aluminiumprofils auf einem mit Dachziegelblech gedeckten Dach mit Haken und Klemmen

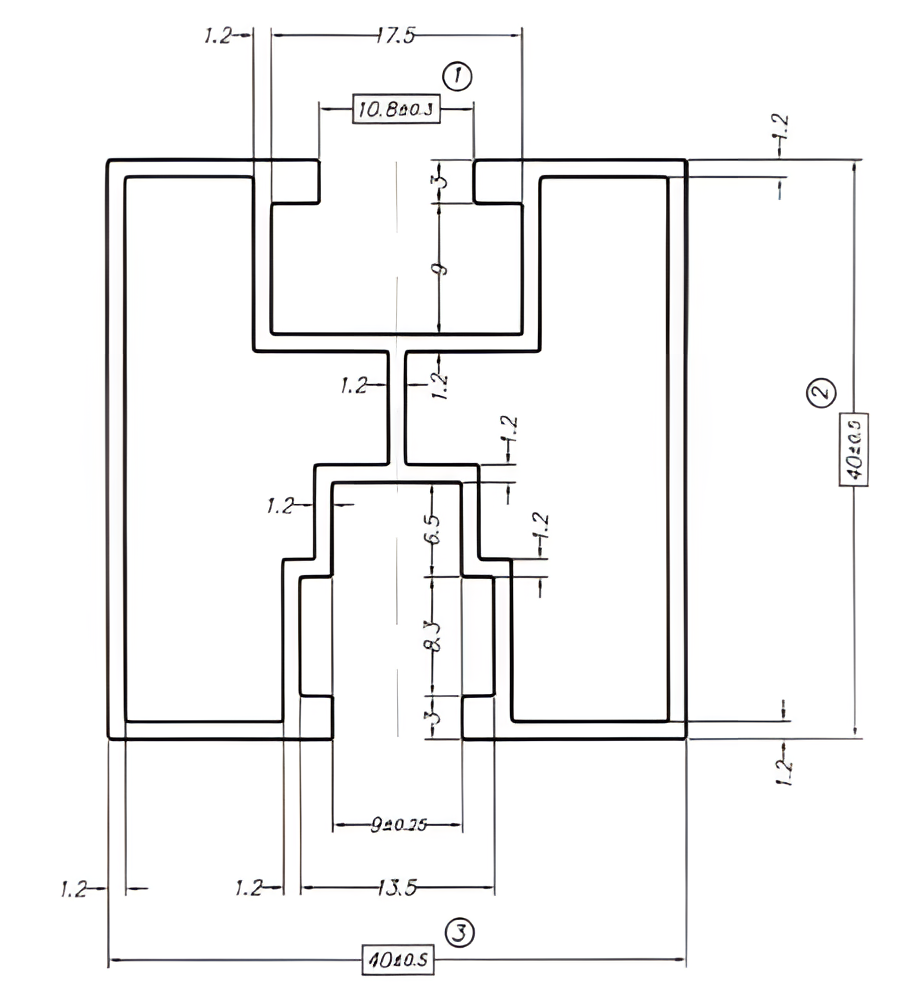

Technische Zeichnung des Querschnitts des Profils 40x40 mm mit Kanalmaßen und Wandstärken

Video zur Vorstellung des Aluminium-Montageprofils 40x40 mm

Video zur Anwendung des PV-Montageprofils

Video zur Montage der Photovoltaik-Konstruktion mit Aluminiumprofil

Abmessungen

Querschnitt (Breite x Höhe)	40 x 40 mm (Toleranz +/-0,5 mm)
Länge	665 cm
Wandstärke	1,2 mm
Gewicht pro Meter	0,82 kg
Nutbreite oberer Kanal	10,8 mm (Toleranz +/-0,3 mm)
Nutbreite unterer Kanal	9 mm (Toleranz +/-0,75 mm)

Material und Ausführung

Material / Legierung	Aluminium 6060
Oberflächenausführung	roh (schwarz eloxierte Ausführung separat erhältlich)
Farbe	silber (natur)

Montage und Kompatibilität

Montagekanal / Nuttyp	oberer Kanal — PV-Klemmen; unterer Kanal — Haken, Adapter, Dreiecksstützen
Kompatible Schrauben	oberer Kanal: Vierkantmutter M8; unterer Kanal: Sechskantschraube M10 DIN 933
Dach- / Untergrundtyp	Schrägdächer — Dachziegelblech, Trapezblech und andere (mit entsprechenden Haken)
Verbindungsart	Profilverbinder (separat erhältlich)

Weitere Parameter

Eloxierte Ausführung	ja (schwarz, separat erhältlich)
Lieferung	FTL (vollständige LKW-Ladung)

Technische Daten

Länge [mm]	6650
Profil [mm]	40×40
Nuttyp	Für Sechskantschraube
Oberfläche	Natur
