PV-Kreuzwinkel Edelstahl A2 44,5×40 mm – Profilverbinder 90°

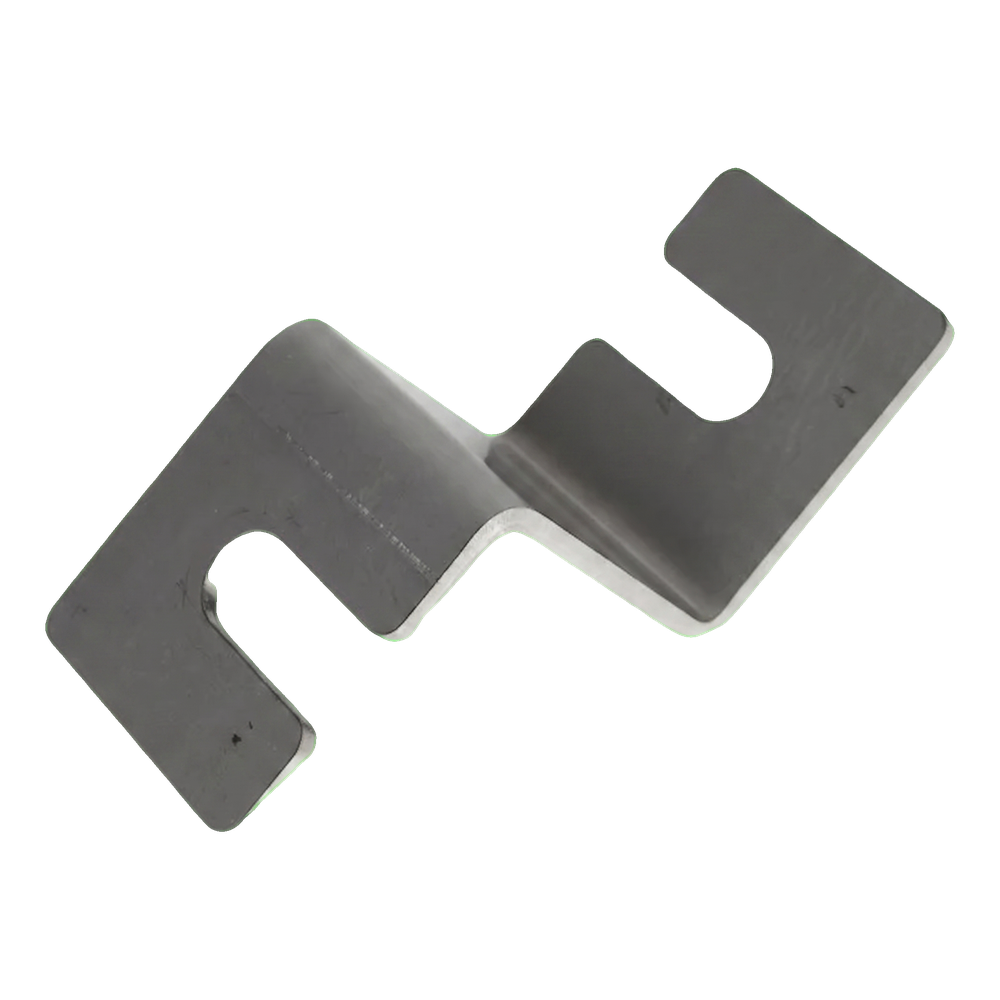

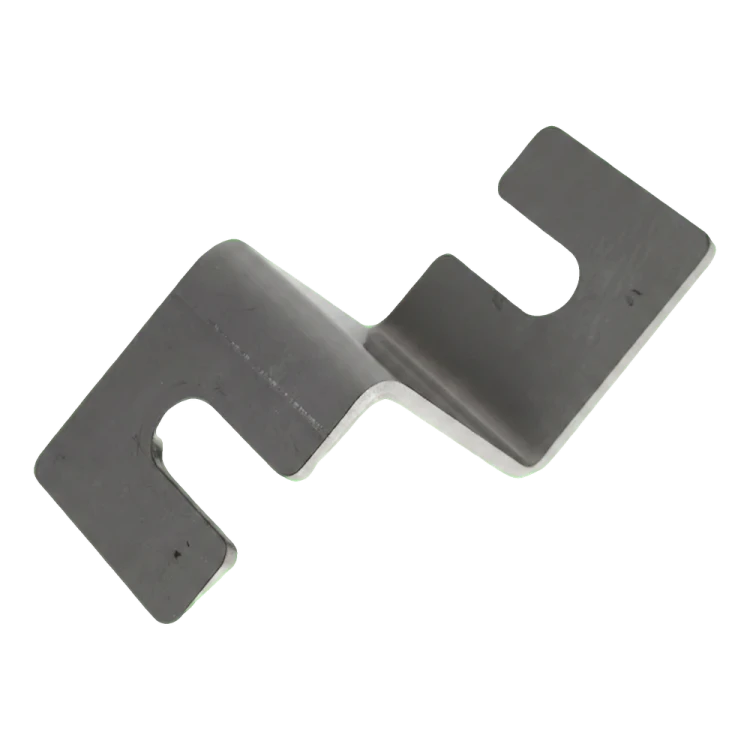

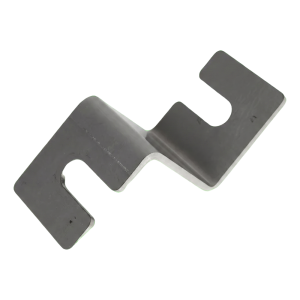

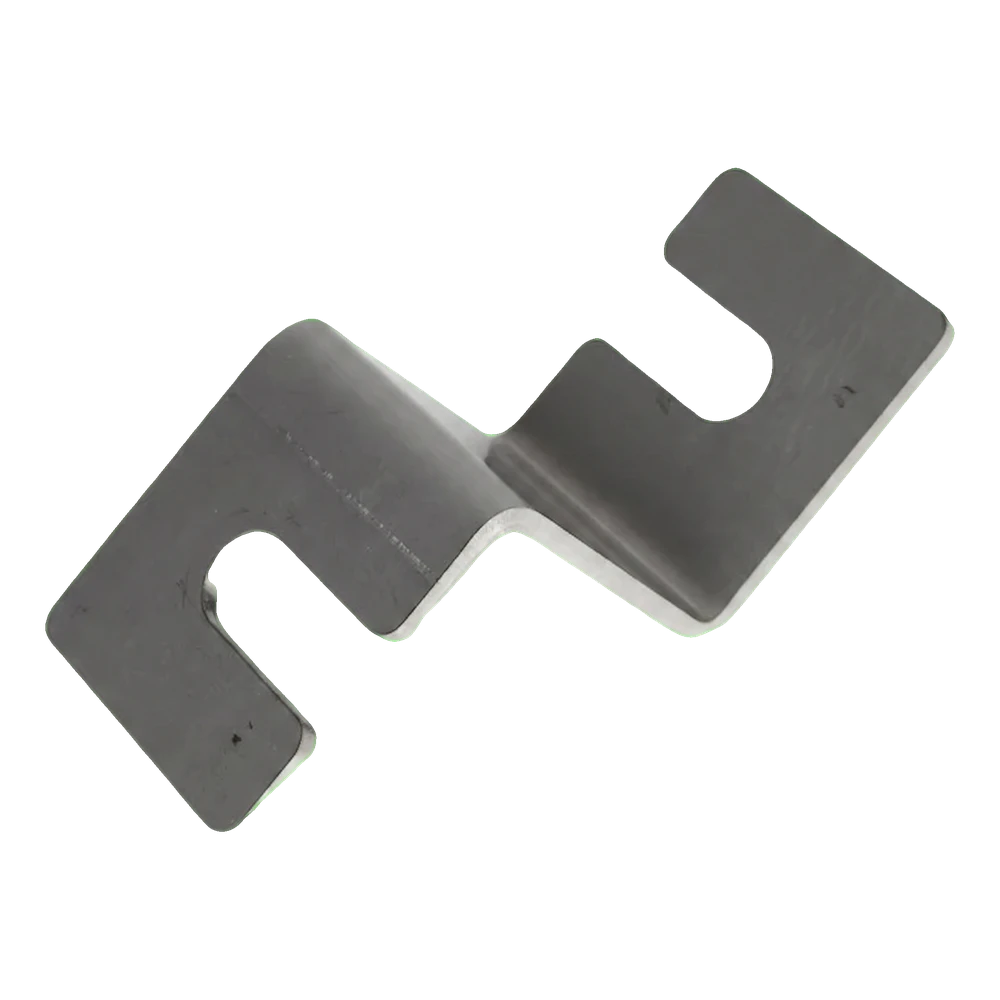

Der Kreuzwinkel aus nichtrostendem Edelstahl A2 (304) dient der dauerhaften Verbindung von Montageprofilen im 90°-Winkel bei Photovoltaikanlagen. Das Bauteil mit den Abmessungen 44,5 × 40 mm und einer Stärke von 2,5 mm gewährleistet eine stabile, korrosionsbeständige Kreuzverbindung zweier Profile – ohne dass zusätzliche Bohrungen notwendig sind. Die Stahlqualität 304 garantiert Beständigkeit gegenüber den meisten oxidierenden Säuren sowie langfristigen Korrosionsschutz, was bei Außenmontagen unter wechselnden Witterungsbedingungen von entscheidender Bedeutung ist. Der Kreuzwinkel wird ohne Schrauben und Muttern verkauft, sodass das Montageteam die passenden Verbindungselemente entsprechend dem jeweiligen Profiltyp und den Projektanforderungen selbst auswählen kann.
Vorteile für das Montageteam
- Schnelle Verbindung von Profilen im 90°-Winkel ohne zusätzliches Bohren
- Edelstahl A2 (304) — hohe Korrosionsbeständigkeit und Witterungsbeständigkeit
- Kompakte Abmessungen 44,5 × 40 mm ermöglichen den Einsatz auf engem Bauraum
- Verkauf ohne Schrauben und Muttern — freie Wahl des passenden Montagezubehörs
- Universeller Einsatz in Photovoltaik-Unterkonstruktionssystemen

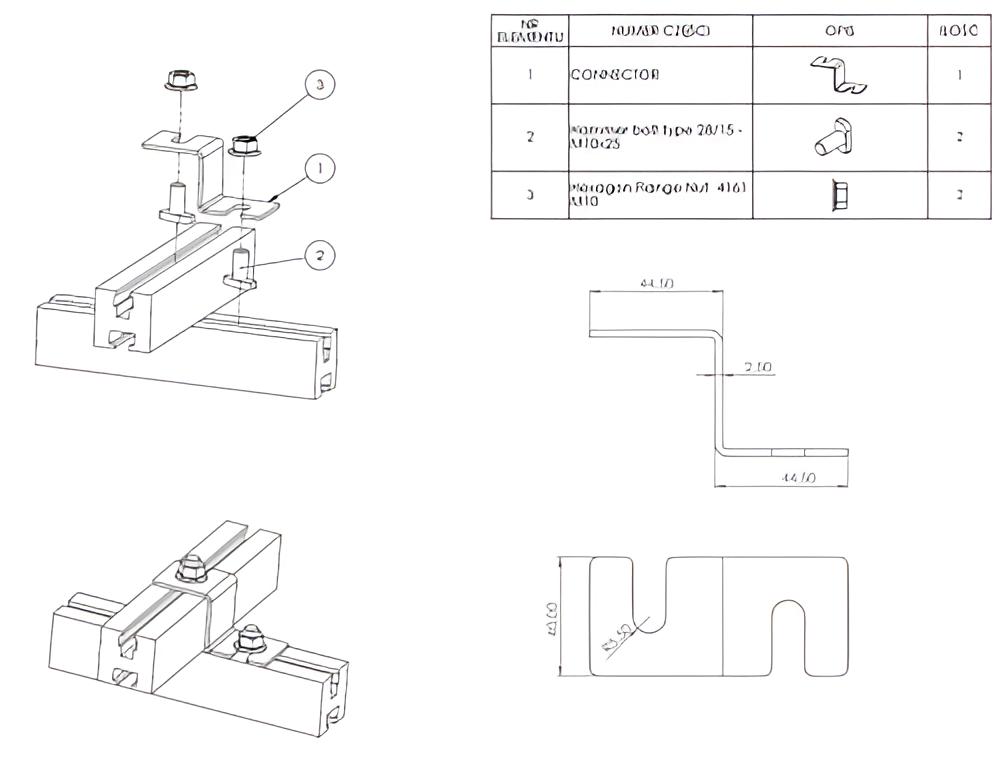

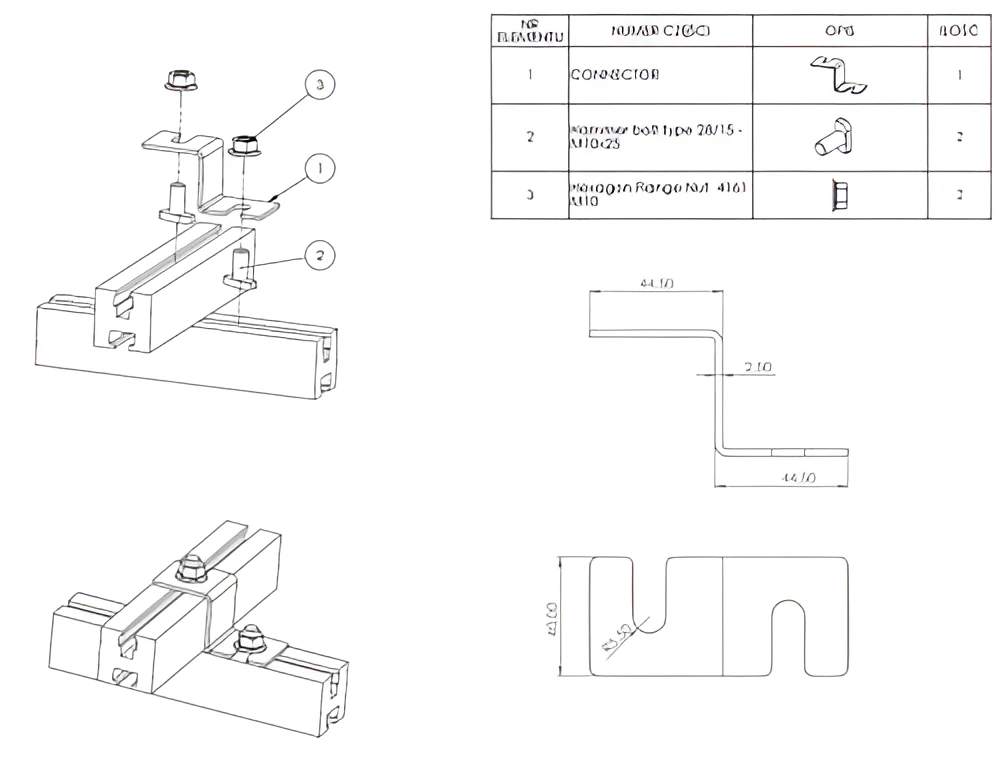

Die Konstruktion des Winkels wurde so gestaltet, dass sie mit Hammerkopfschrauben des Typs 28/15 M10×25 sowie Flanschmuttern M10 zusammenwirkt (Verbindungselemente sind nicht im Lieferumfang enthalten). Die charakteristische Form mit zwei Aussparungen ermöglicht eine sichere Platzierung auf den Profilen und eine stabile Kraftübertragung in den Konstruktionsknoten. Durch die Verwendung von nichtrostendem Edelstahl A2 behält der Winkel während der gesamten Nutzungsdauer der Anlage seine volle Festigkeit und optische Erscheinung, selbst in Umgebungen mit erhöhter Luftfeuchtigkeit oder Salzbelastung.

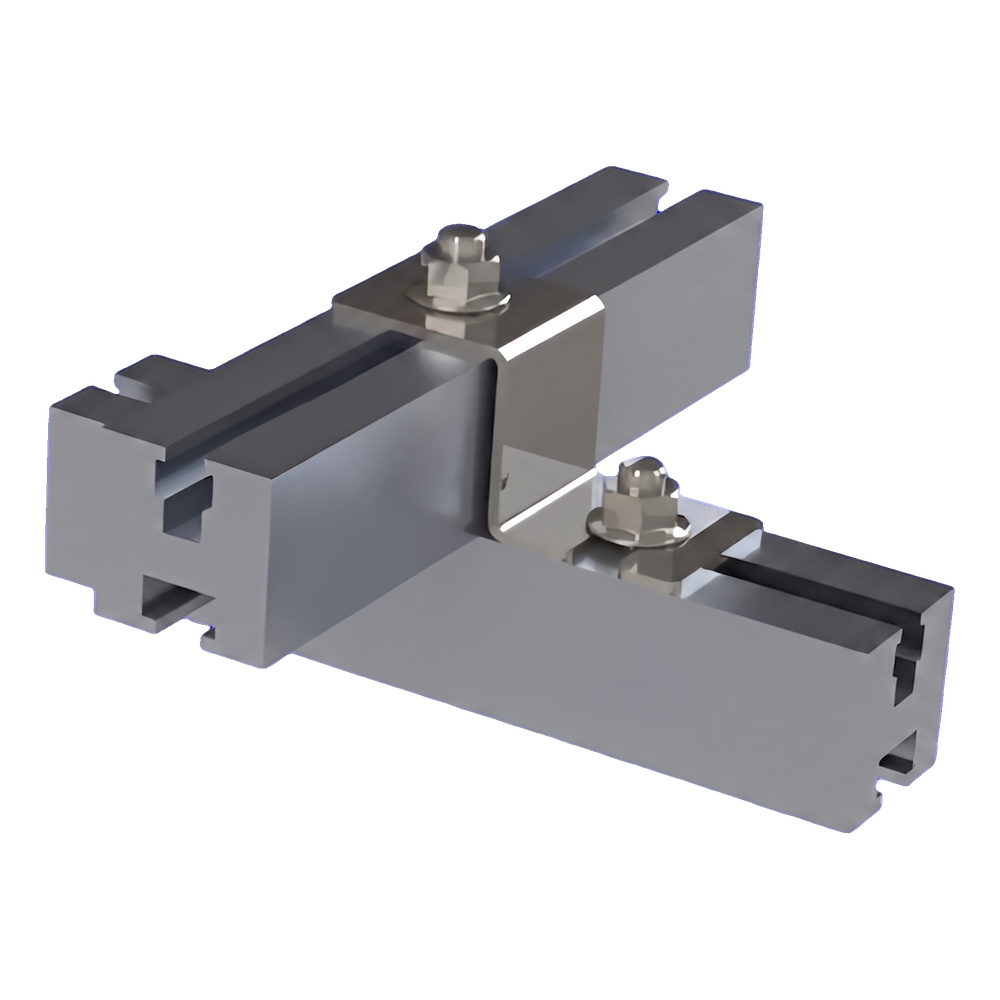

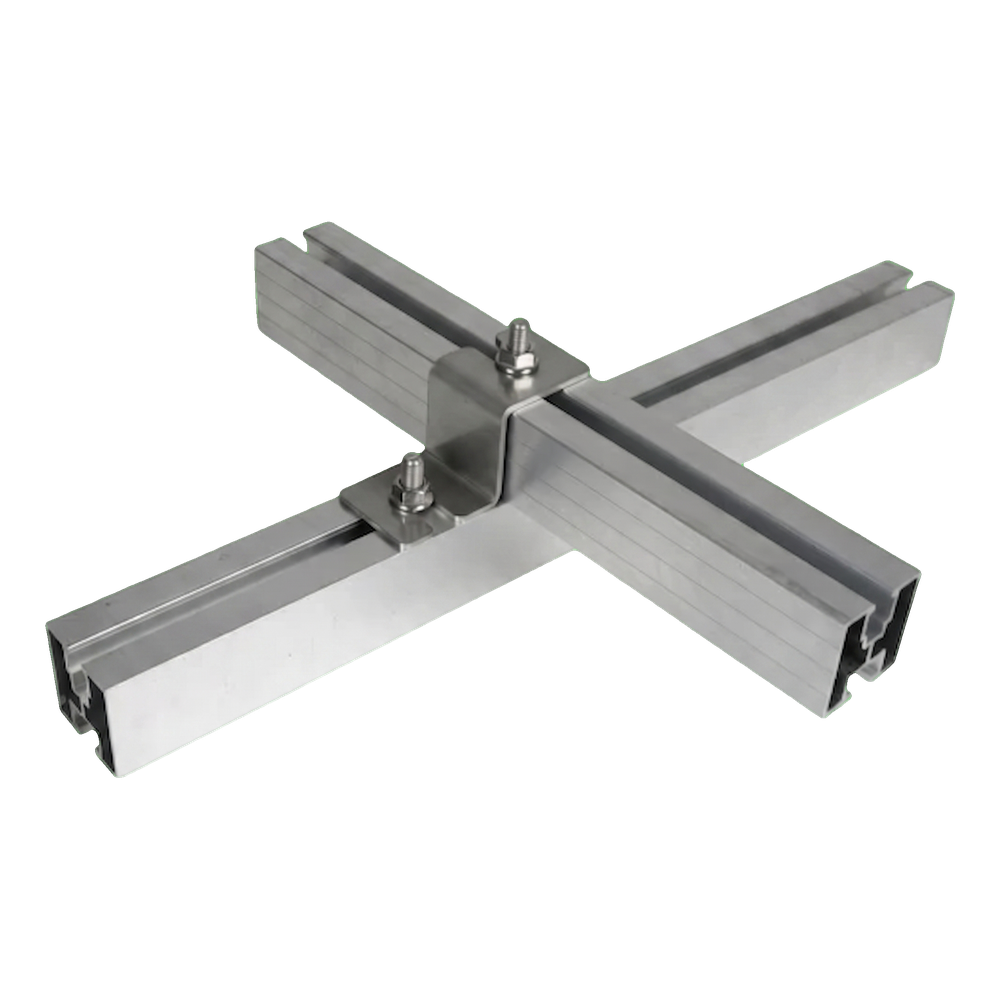

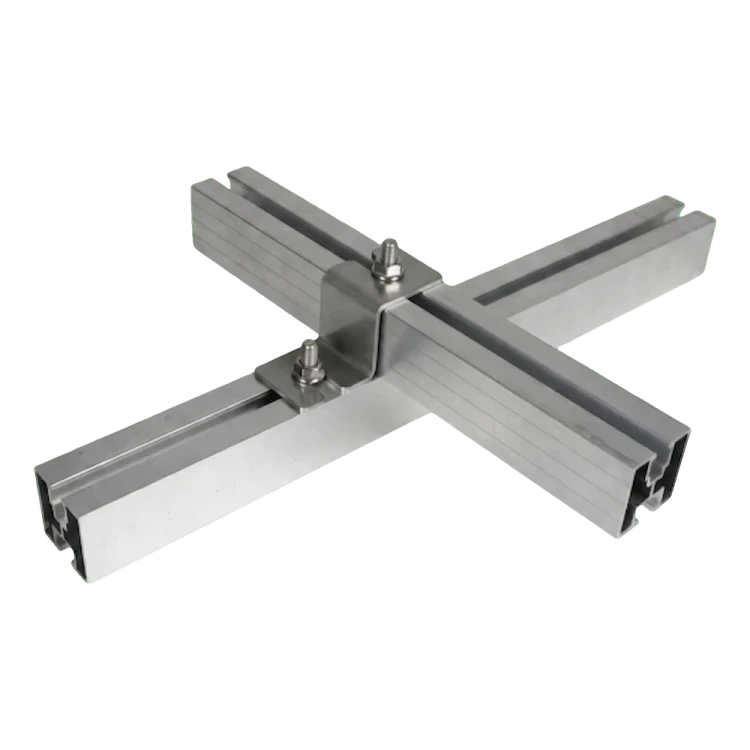

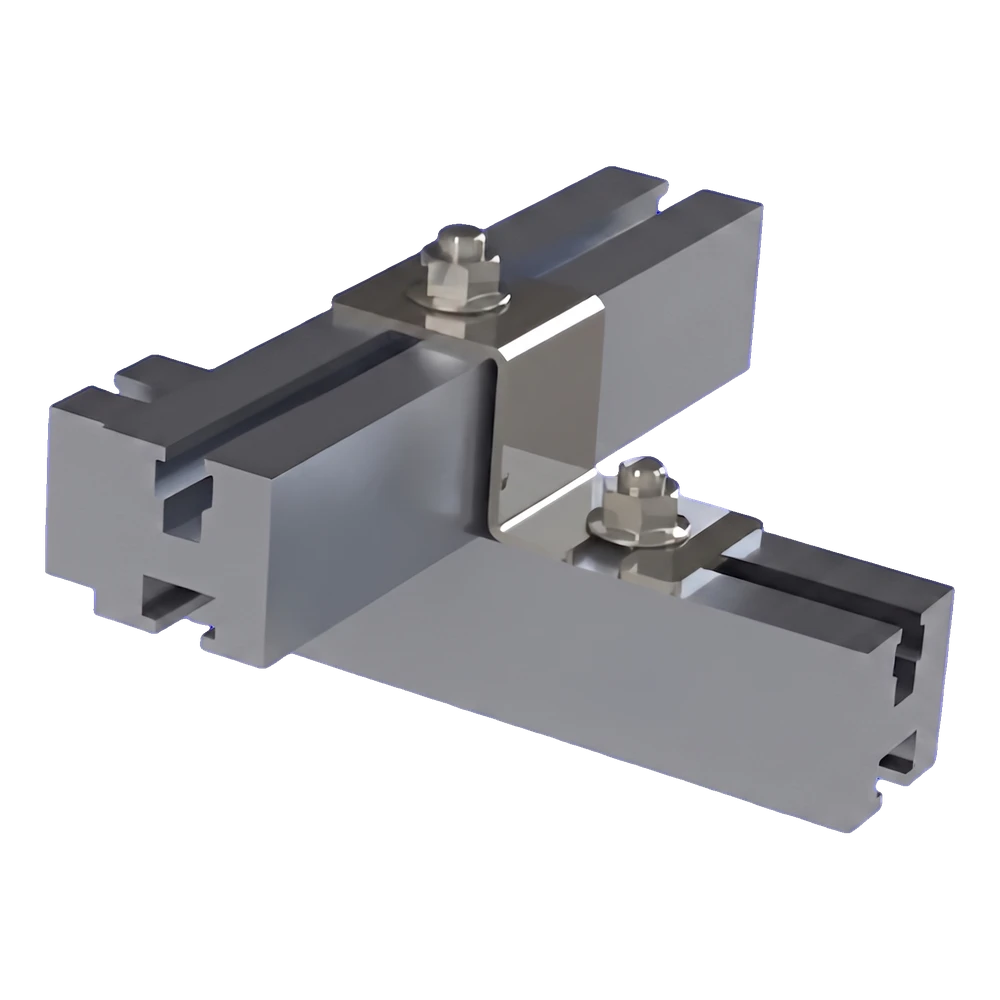

Die fertige Kreuzverbindung gewährleistet die Steifigkeit des Knotens und eine gleichmäßige Kraftverteilung in beide Richtungen. Der Winkel bewährt sich sowohl bei Dach- als auch bei Freilandkonstruktionen, überall dort, wo sich Montageprofile im rechten Winkel kreuzen müssen. Präzises Biegen und maßhaltige Wiederholbarkeit erleichtern die Planung und beschleunigen die serienmäßige Montage bei großen Photovoltaikanlagen.
