PV-Montageadapter und Doppelgewindeschrauben-Sets
Die Adapter in dieser Kategorie dienen zur Befestigung von Photovoltaik-Unterkonstruktionen auf Dächern. Das Sortiment umfasst flache Adapter aus Edelstahl und Aluminium, einen Verstellwinkel sowie Sets aus Doppelgewindeschraube und Adapter. Sie richten sich an Installateure und Bauunternehmer, die PV-Anlagen auf Schräg- und Flachdächern montieren.
Das finden Sie in dieser Kategorie
- Flache Montageadapter aus Edelstahl: 80x30x4 mm mit M10-Gewinde (1.4016, H17), 80x30x5 mm mit M12-Gewinde (H17) und 110x40x5 mm mit M12-Gewinde (1.4301, A2).

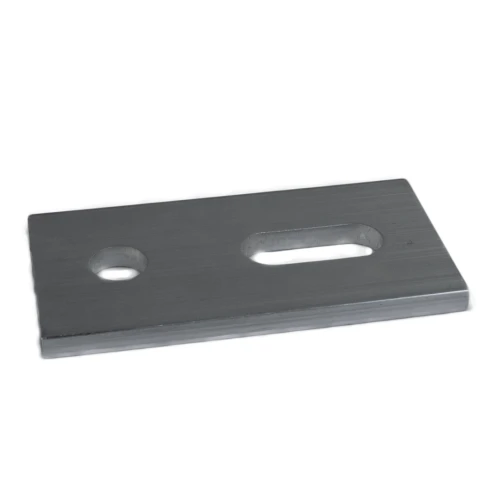

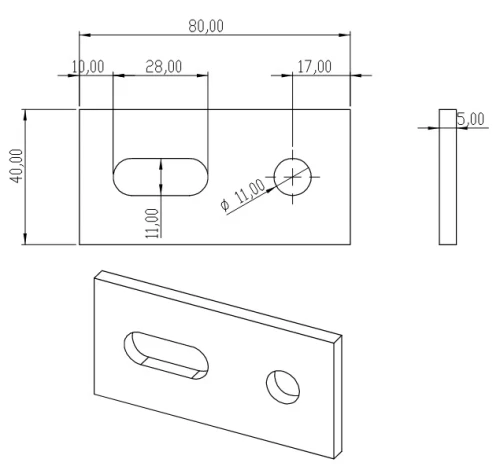

- Aluminium-Montageadapter, 40x80x5 mm, mit 11-mm-Loch.

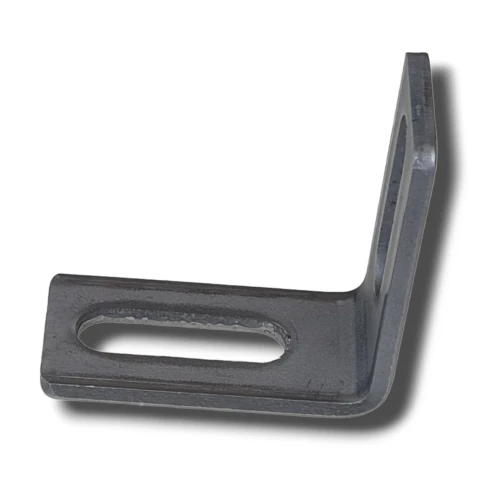

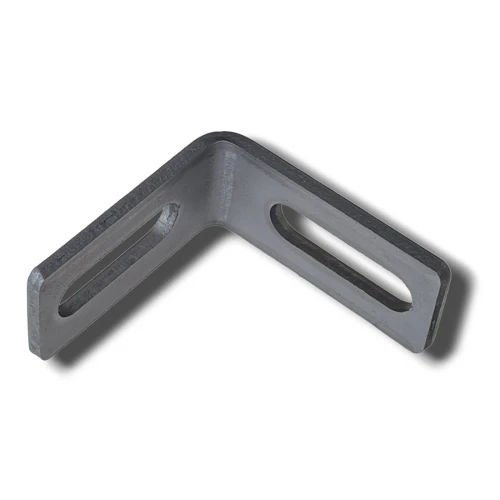

- Verstellwinkel 65x65 mm, Edelstahl 1.4016, mit M10-Langlöchern.

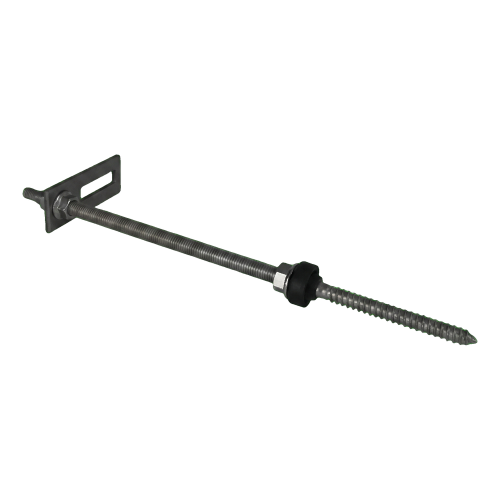

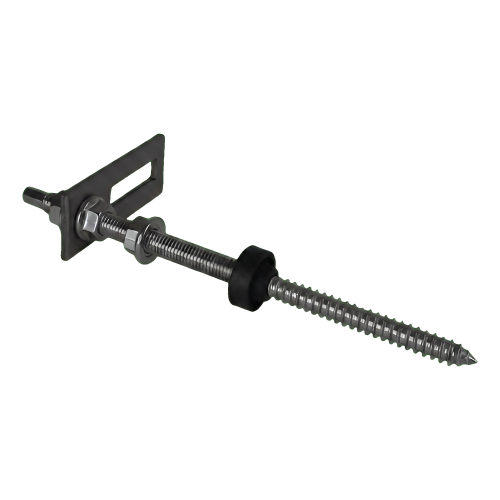

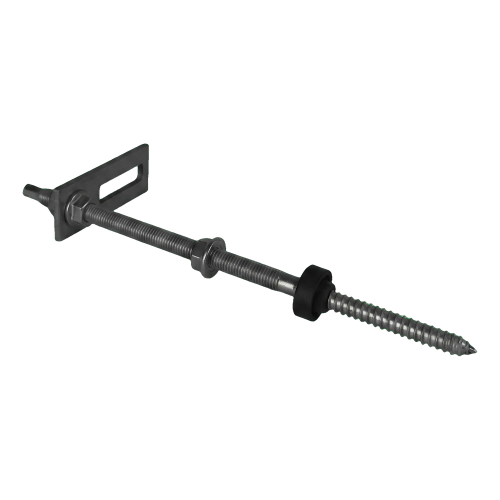

- Sets mit M10-Doppelgewindeschraube und Adapter 80x30x4 mm in den Längen 200, 250 und 300 mm, mit EPDM-Scheibe bzw. -Dichtung.
So treffen Sie die richtige Wahl
- Material: Wählen Sie je nach Unterkonstruktion Edelstahl (1.4016 H17 oder 1.4301 A2) oder korrosionsbeständiges Aluminium.
- Gewinde und Loch: Wählen Sie M10 oder M12 passend zu Ihren Befestigungsmitteln. Der Adapter in den Schraubensets hat ein 10,5-mm-Loch, der Aluminium-Adapter ein 11-mm-Loch.
- Verstellbarkeit: Verwenden Sie den Verstellwinkel 65x65 mm, wenn die Position des Moduls angepasst werden muss. Die übrigen Produkte sind feste Adapter.
- Komplettset oder nur Adapter: Die Sets enthalten Schraube, Adapter, EPDM-Scheibe und Flanschmuttern. Die flachen Adapter sind mit Doppelgewindeschrauben kompatibel.
- Schraubenlänge: Die Sets gibt es mit Schrauben von 200, 250 oder 300 mm Länge, passend zum jeweiligen Dachaufbau.
Typische Anwendungen
Die Sets sind für Solaranlagen auf Schrägdächern mit Metallblech-, Schindel- oder Bitumenbahnen-Eindeckung sowie auf Flachdächern ausgelegt. Ein Ende der Schraube hat ein Holzgewinde für die Dachkonstruktion aus Holz. Das andere Ende hat ein metrisches M10-Gewinde für den Adapter. Die flachen Adapter werden mit Doppelgewindeschrauben auf Metall- und Bitumendächern eingesetzt.
Häufig gestellte Fragen
Wozu dient das Doppelgewinde der Schraube?
Eine Seite hat ein Holzgewinde zur Befestigung in der Dachkonstruktion aus Holz. Die andere Seite hat ein metrisches M10-Gewinde, auf dem der Adapter mit Flanschmuttern befestigt wird.
Ist bei den Schraubensets eine Dichtung enthalten?
Ja. Die Sets enthalten eine EPDM-Scheibe bzw. -Dichtung für die Dachdurchdringung. Das Set M10×200 enthält zusätzlich Flanschmuttern.
Für welche Dachtypen sind die Adapter geeignet?
Die Sets sind für Dächer mit Metallblech-, Schindel- und Bitumenbahnen-Eindeckung sowie für Flachdächer geeignet. Die flachen Adapter sind mit Doppelgewindeschrauben auf Metall- und Bitumendächern kompatibel.
Sie sind unsicher, welcher Adapter oder welches Set zu Ihrem Dach passt? Wenden Sie sich an den technischen Support, wir helfen Ihnen bei der Auswahl.
