PV-Montageprofil aus Aluminium 40×40 mm / 665 cm – Schiene für Hammerkopfschrauben M10

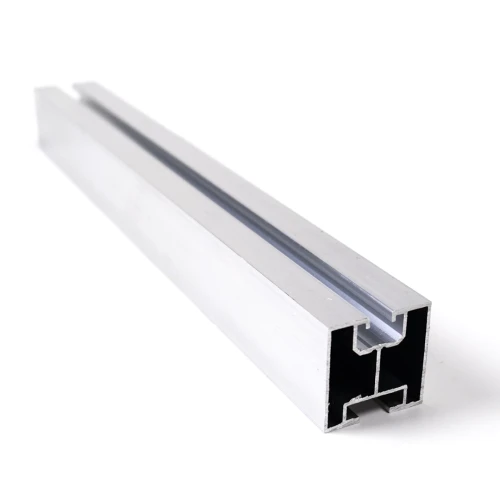

Das PV-Montageprofil 40×40 mm mit einer Länge von 665 cm ist eine robuste Aluminiumschiene, die für den Aufbau von Unterkonstruktionen für Photovoltaikmodule auf Schrägdächern konzipiert wurde. Gefertigt aus der Legierung Aluminium 6060, vereint es ein geringes Eigengewicht mit hoher mechanischer Festigkeit und natürlicher Korrosionsbeständigkeit. Das Profil verfügt über zwei unabhängige Montagekanäle — der obere dient zur Befestigung der Klemmen, die die Module halten, der untere zur Verbindung der Schiene mit Dachhaken, Adaptern oder Dreiecken. Diese Zweikanalkonstruktion vereinfacht die Montage erheblich — der Installateur arbeitet ausschließlich von oben, ohne Zugang zur Unterseite des Profils zu benötigen. Die Länge der Schiene kann zusätzlich mit Profilverbindern (separat erhältlich) verlängert werden, wodurch sich die Konstruktion flexibel an die Abmessungen der Dachfläche anpassen lässt. Das Profil ist auch in einer schwarz eloxierten Version erhältlich, die zusätzlichen Oberflächenschutz und eine ästhetische Optik auf Dächern mit dunkler Eindeckung bietet.

Wesentliche Vorteile für den Installateur

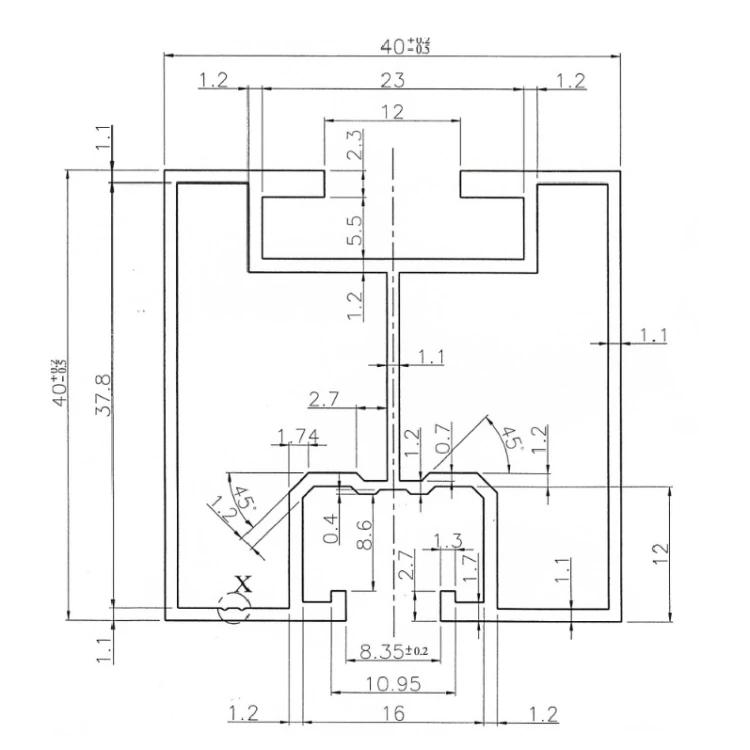

Der Profilquerschnitt wurde für eine optimale Lastverteilung und komfortable Montage konzipiert. Der obere Kanal — breiter, mit einer Nut zum Einschieben von Muttern — dient zur Befestigung der Mittel- und Endklemmen, die die PV-Module halten. Der untere Kanal mit schmalerer Aufnahme ist für die Verbindung des Profils mit Elementen der Dachunterkonstruktion vorgesehen. Die Wandstärke des Profils wurde so gewählt, dass Steifigkeit der gesamten Schiene gewährleistet ist, während gleichzeitig ein geringes Gewicht erhalten bleibt. In der technischen Zeichnung sind zudem 45°-Fasen an den Innenkanten zu sehen, die das Einführen der Verbindungselemente in die Kanäle erleichtern.

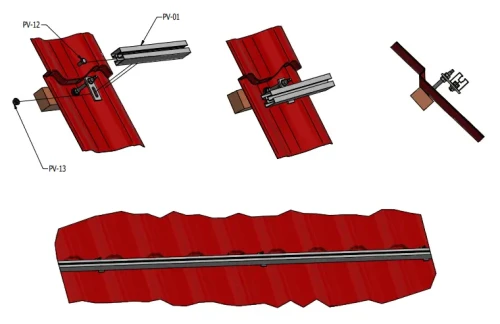

Die Abbildung zeigt ein typisches Installationsschema auf einem mit Dachblech gedeckten Dach. Der an den Sparren befestigte Dachhaken trägt das Profil, während die im oberen Schienenkanal befestigten Klemmen die Photovoltaikmodule halten. Dank der Hammerkopfschrauben im unteren Kanal kann das Profil entlang des Hakens präzise positioniert werden, ohne dass zusätzliche Bohrungen erforderlich sind — es genügt, die Schraube in den Kanal einzuschieben und vor dem Anziehen in die gewünschte Position zu verschieben.
