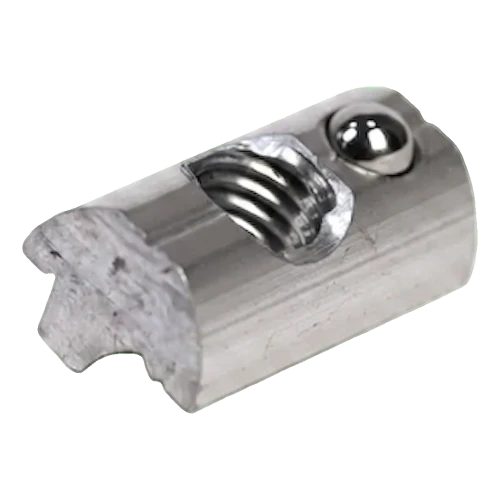

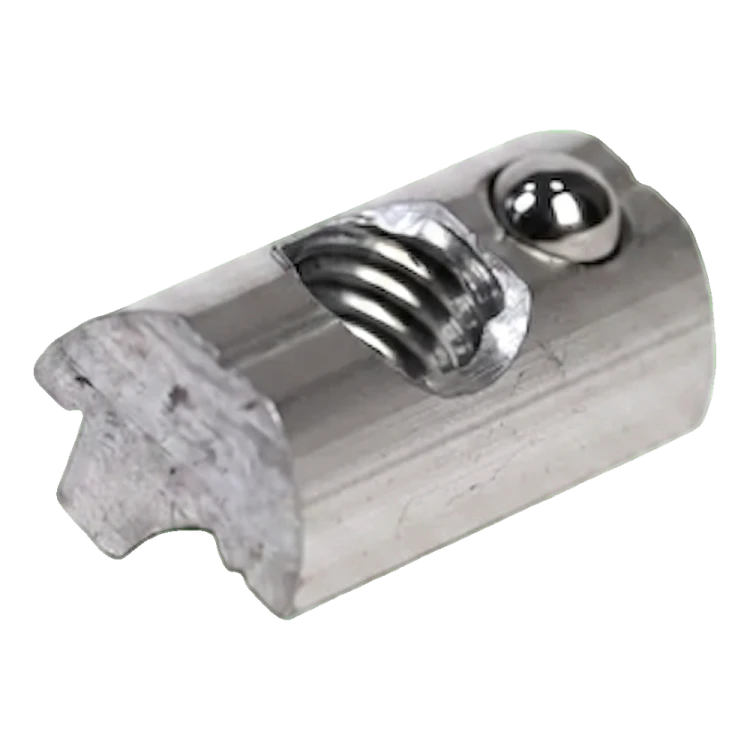

Nutenstein M8 mit Federkugel für PV-Profil – Aluminium 6060

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.004 kg

Preis / stk.: 0,11 € 0.11

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 0,09 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 500 stk
Paket mit 5000 stk
Paket mit 10000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.79208

Anbieter: -

Produktcode: PV-05

Einem Freund empfehlen

Beschreibung

Nutenstein M8 mit Federkugel für PV-Profil – Aluminium 6060

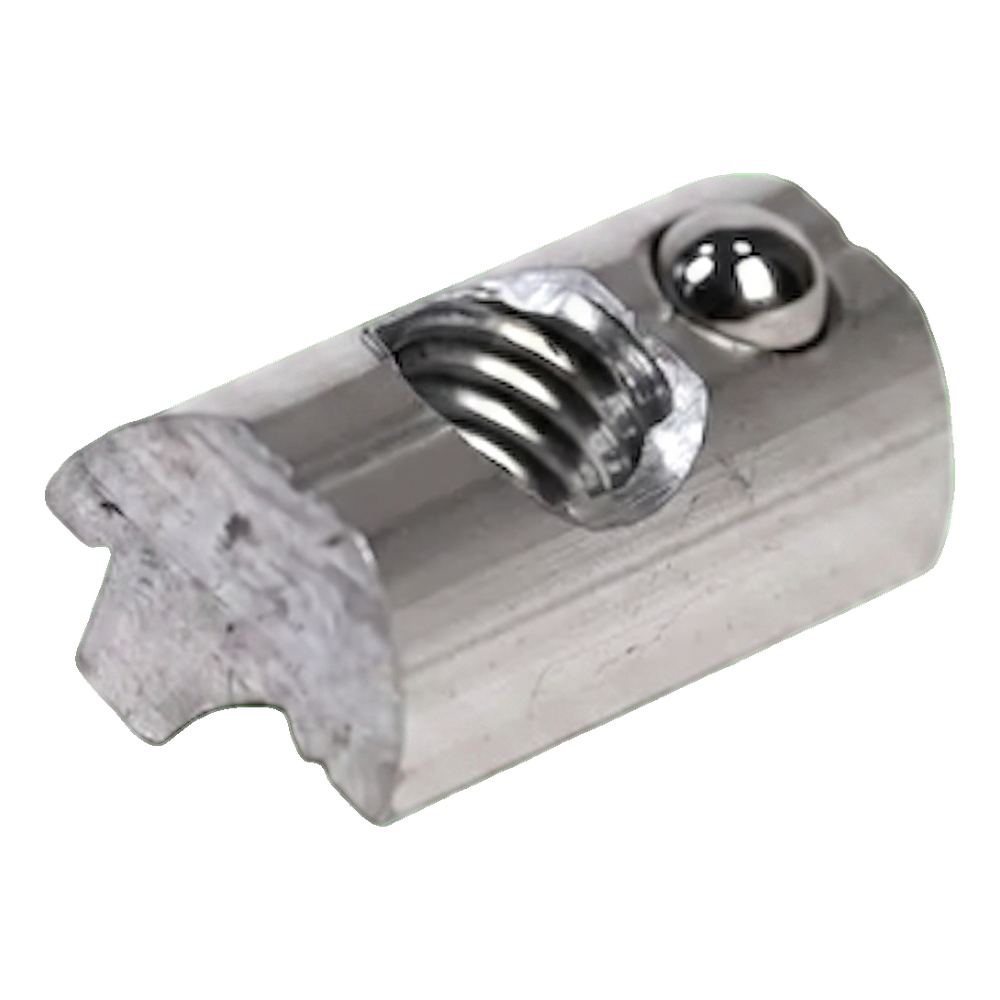

Nutenstein M8 mit Federkugel – Produktansicht

Der Nutenstein M8 mit Federkugel ist ein zentrales Montageelement für den Einsatz in Photovoltaikanlagen. Gefertigt aus Aluminium 6060, vereint er hohe mechanische Festigkeit mit geringem Gewicht und Korrosionsbeständigkeit. Der Nutenstein ermöglicht die Befestigung von Mittel- und Endklemmen an beliebiger Stelle des Montageprofils, wodurch der Installateur maximale Flexibilität bei der Positionierung der PV-Module erhält.

Die integrierte Federkugel verhindert, dass der Nutenstein vor dem endgültigen Anziehen der Schraube aus der Profilnut herausfällt, was die Arbeit auf dem Dach erheblich erleichtert — das Element bleibt während der Montage von Klemmen und Modulen in der gewünschten Position.

Anwendung und Montage

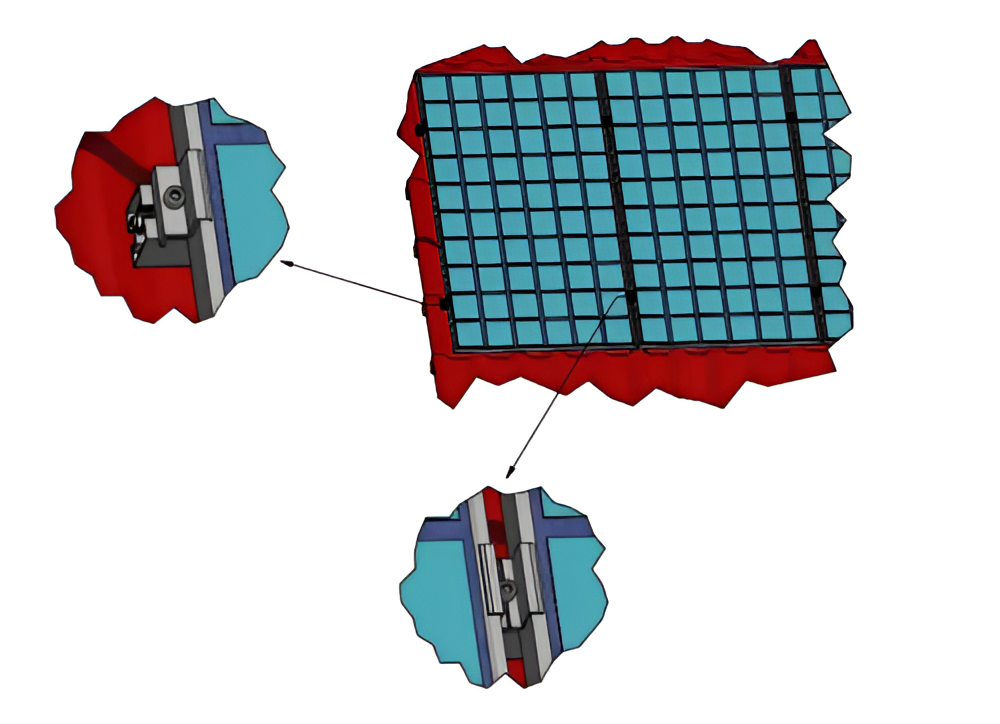

Montageschema des Nutensteins im Profil unter dem Photovoltaikmodul auf dem Dach

Der Nutenstein wird in der oberen Schiene des Aluminiumprofils montiert. Nach dem Einschieben in die Profilnut fixiert die Federkugel das Element in Position und ermöglicht ein freies Verschieben an die gewünschte Stelle. Anschließend wird mittels einer M8-Schraube die Klemme zur Befestigung des Photovoltaikmoduls angezogen. Diese Lösung erlaubt eine präzise Positionierung sowohl von Mittel- als auch von Endklemmen entlang der gesamten Profillänge.

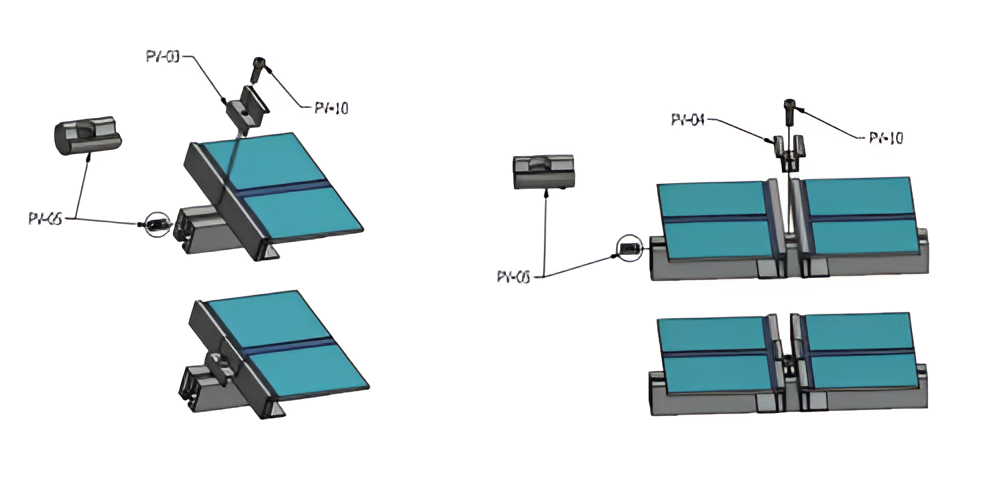

Montageschema für Mittel- und Endklemmen mit Nutenstein und Schraube

Technische Spezifikation

Parameter	Wert
Material	Aluminium 6060
Gewinde	M8
Montageort	Obere Profilschiene
Gewicht	0,004 kg

Montageanleitung

Das folgende Video zeigt die Montage von Nutensteinen und Schrauben im Aluminiumprofil eines Photovoltaiksystems.

Montageanleitung für Nutensteine und Schrauben im Aluminiumprofil eines Photovoltaiksystems

Technische Daten

Gewindeart

Sicherheit

Mittelklemme H24 Aluminium 6060 Loch M8

Druckklemme aus Aluminium 6060, 24mm, M8 Schraubenloch für Photovoltaikmodule.

Preis: 0,26 €

Nettopreis: 0,22 €

Innensechskantschraube mit Zylinderkopf DIN 912 M8x30

Zylinderkopfschraube DIN 912 aus Edelstahl A2 1.4301, Gewinde M8x30mm. Witterungsbeständig, zur Montage von Mittel- und Endklemmen mit Photovoltaik-Profil. Innensechskant-Antrieb, hohe Korrosionsbeständigkeit für PV-Montagesysteme.

Preis: 0,11 €

Nettopreis: 0,10 €

Aluminium-Trapezblechbrücke H-40 mit EPDM 330 mm – PV-Befestigung für Trapezblech

Aluminium-Trapezblechbrücke H-40 mit EPDM-Dichtung, Länge 330 mm. Gefertigt aus Aluminiumlegierung 6060, Querschnitt 114 x 43 mm. Befestigung von Photovoltaikmodulen auf Trapezblech

Preis: 3,72 €

Nettopreis: 3,12 €

Aluminiumprofil 220cm 40x40 für Sechskantschrauben

Aluminium-Montageprofil 6060 | 221 cm Länge | 40x40 mm. Profil zur Befestigung von Photovoltaikmodulen. Montage mit M10-Sechskantschrauben und Flanschmuttern. Kompatibel mit Mittel- und Endklemmen.

Preis: 14,02 €

Nettopreis: 11,78 €

Aluminiumprofil 221cm 40x40 für Hammerkopfschrauben

Aluminium-Montageprofil 6060, 221 cm Länge, 40x40 mm, zur Befestigung von Photovoltaik-Modulen. Kompatibel mit Hammerkopfschrauben 28/15 M10. Obere Nut für Klemmen, untere für Dachadapter.

Preis: 15,25 €

Nettopreis: 12,82 €

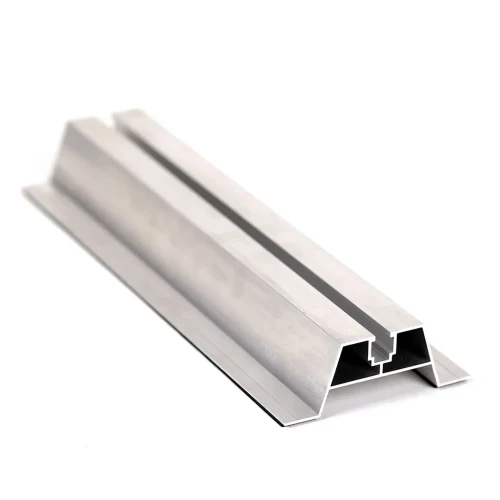

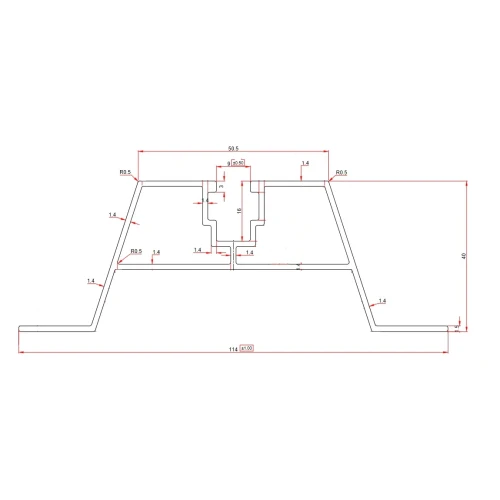

Trapezbrücke 60cm H-40 aus EPDM für Dächer aus Trapezblech
