Synerga

Aluminiumprofil 220cm 40x40 für Sechskantschrauben

Zum Produkt-Feedback

Aluminium-Montageprofil 6060 | 221 cm Länge | 40x40 mm. Profil zur Befestigung von Photovoltaikmodulen. Montage mit M10-Sechskantschrauben und Flanschmuttern. Kompatibel mit Mittel- und Endklemmen.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 14,02 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Wählen Sie die Menge und Größe der Verpackung

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 24 Stunden

Produkteigenschaften

[PIM] Profile montażowe #6

  • Länge [mm] 2210
  • Profil [mm] 40×40
  • Nuttyp Für Sechskantschraube
  • Oberfläche Natur

Beschreibung

PV-Montageprofil 40 × 40 mm
40 × 40 mmQuerschnitt
221 cm2210 mm
Aluminium 6060blank
1,2 mmWandstärke

Länge 221 cm – Speditionsversand

Profile dieser Länge sind für den Paketdienst zu lang – wir versenden sie per Spedition (Langgut); die Kosten werden im Warenkorb angezeigt. Längen bis 195 cm versenden wir per Paketdienst.

Videos zum ProduktSehen Sie das Profil aus der Nähe und wie die Systemelemente montiert werden.

Einsatzbereich

Aluminium-Montageschiene für Photovoltaikanlagen. Oben auf dem Profil werden die Module mit Mittel- und Endklemmen befestigt, unten wird das Profil an Dachhaken, Adapter oder Montagedreiecke geschraubt.

  • ✓Sie montieren Photovoltaikmodule auf Dachhaken, Adaptern oder Montagedreiecken.
  • ✓Die Modulklemmen befestigen Sie mit M8 (oberer Kanal).
  • ✓Das Profil verbinden Sie mit dem Haken oder Adapter über eine Sechskantschraube M10 (DIN 933) mit Flanschmutter (unterer Kanal).
  • ✓Sie benötigen eine Länge von 221 cm – andere Längen finden Sie in der Vergleichstabelle unten.

Profile nicht verwechseln

Haben Sie Hammerkopfschrauben 28/15? Wählen Sie das Profil für Hammerkopfschrauben 28/15 – dieses Profil hat einen unteren Kanal für Sechskantschrauben.

Profilquerschnitt
Querschnittszeichnung des Profils 40 × 40 mm: Breite 40 mm, Höhe 40 mm, Schlitz oberer Kanal 9 mm, Schlitz unterer Kanal 10,8 mm
Querschnitt vergrößern
ObenKanal für Modulklemmen (M8)UntenKanal für den Kopf einer Sechskantschraube M10 – Dachhaken, Adapter, Montagedreiecke

Schematische Zeichnung, Nennmaße in mm.

Auswahl der Befestigung

Oberer Kanal · Schlitz 9 mm, Kammer 13,5 mmMittel- und Endklemmen der Module – Befestigung M8
Der Kopf einer Sechskantschraube M8 (13 mm) passt in die Kammer 13,5 mm. Klemmen passend zur Rahmenhöhe wählen.
Sechskantschraube M10 (DIN 933)Unterer Kanal · Schlitz 10,8 mm, Breite 17,5 mmSechskantschraube M10 (DIN 933)
Schraubenlänge passend zur Befestigung wählen:
Schraube M10×20Schraube M10×25Schraube M10×30
Den Schraubenkopf vom Profilende in den Kanal einschieben und bis zur Befestigungsstelle verschieben. Für Dachhaken, Adapter oder Montagedreiecke.

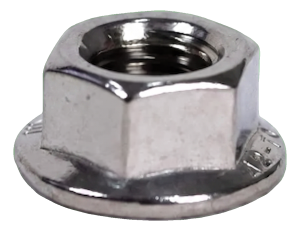

Flanschmutter M10MutterFlanschmutter M10
Für die Schraube im unteren Kanal.
VerlängerungProfilverbinder – separat erhältlich

Technische Daten

Querschnitt40 × 40 mm
Länge2210 mm
Wandstärke1,2 mm
Schlitz oberer Kanal9 mm
Kammerbreite oberer Kanal13,5 mm
Schlitz unterer Kanal10,8 mm
Breite unterer Kanal17,5 mm
LegierungAluminium 6060
Oberflächeblank (unbeschichtet)

Nennmaße laut Datenblatt.

Hinweis

Stützabstand und Tragfähigkeit legt die Statik fest – unter Berücksichtigung von Schnee- und Windlasten sowie der Dachkonstruktion.
