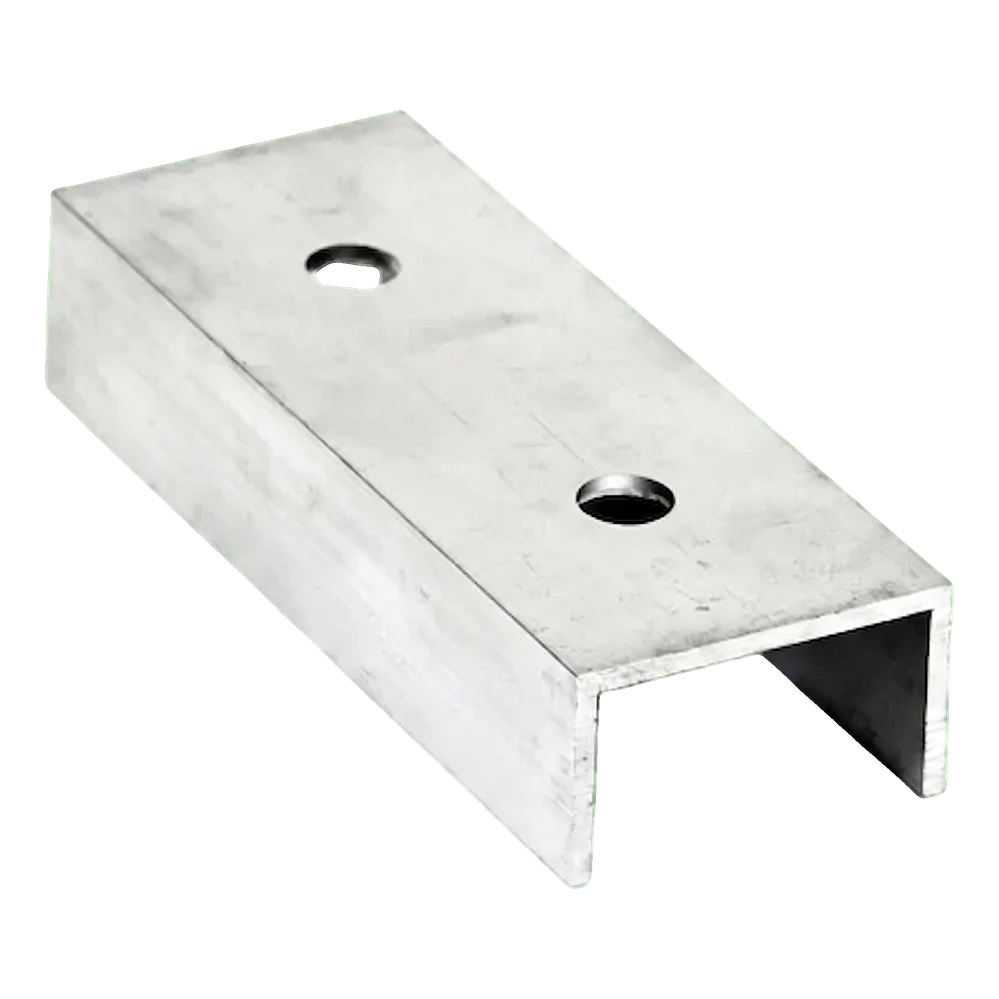

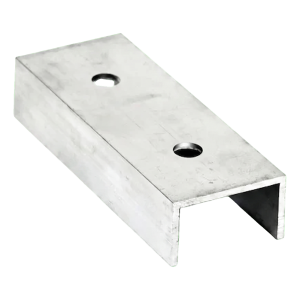

PV-Montageprofil-Verbinder Aluminium 120 mm – U-Profil 25×45×25

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.07 kg

Preis / stk.: 0,66 € 0.66

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 0,56 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 200 stk
Paket mit 5000 stk
Paket mit 10000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.56

Anbieter: -

Produktcode: PV-18-02

Einem Freund empfehlen

Beschreibung

PV-Montageprofil-Verbinder Aluminium 120 mm – U-Profil 25×45×25

Der Profilverbinder 120 mm ist ein Konstruktionselement zur Verlängerung von Profilen in Montagesystemen für Photovoltaikmodule. Die U-Form sorgt für eine steife und stabile Verbindung zweier benachbarter Schienen und ermöglicht den Aufbau von Profilsträngen in beliebiger Länge. Hergestellt aus Aluminium einer Legierung, die natürliche Korrosionsbeständigkeit und gute mechanische Festigkeit gewährleistet, arbeitet der Verbinder über Jahre störungsfrei unter Außenbedingungen — ohne zusätzlichen Wartungsaufwand. Zwei symmetrisch angeordnete Montagebohrungen ermöglichen eine sichere Schraubverbindung. Der Verbinder ist auch in schwarz eloxierter Ausführung erhältlich, die zusätzlichen Schutz vor Witterungseinflüssen sowie eine ästhetische, dezente Optik auf Dächern mit dunkler Eindeckung bietet.

Wesentliche Vorteile für den Installateur

Schnelle Verlängerung von Montageprofilen ohne zusätzliche Zwischenelemente

Hohe Beständigkeit gegen Korrosion und Witterungseinflüsse — langjährige Haltbarkeit ohne Wartung

Geringes Eigengewicht erleichtert Transport und Montage auf dem Dach

Präzise gefertigte Montagebohrungen für gleichbleibende Qualität und einfache Schraubverbindungen

U-Profil passend zu Standard-Montageschienen für PV-Anlagen

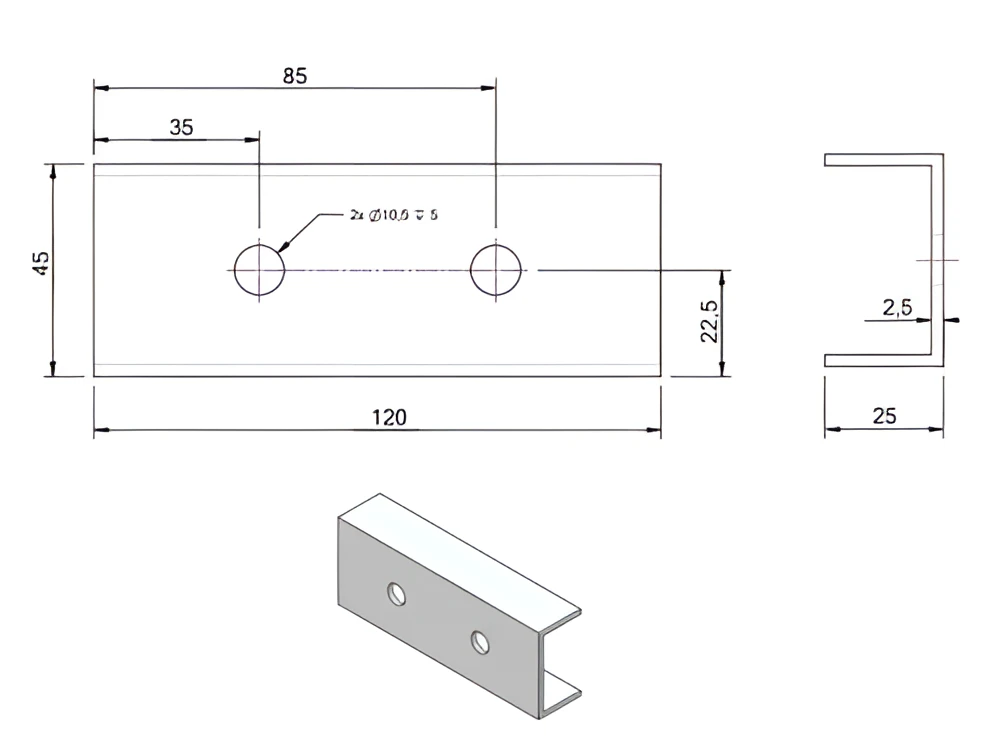

Maßzeichnung des Profilverbinders 120 mm – Ansicht von oben, seitlich und perspektivisch mit Maßangaben

Video zur Vorstellung des PV-Montageprofil-Verbinders

Video zur Vorstellung der Montageelemente einer PV-Konstruktion

Technische Parameter

Elementtyp	Profilverbinder (U-Profil)
Länge / Verstellbereich	120 mm

Abmessungen

U-Profil (Breite × Höhe × Breite)	25 × 45 × 25 mm
Wandstärke	2,5 mm
Bohrungsdurchmesser	10,5 mm
Anzahl der Bohrungen	2
Bohrungsabstand (Achse–Achse)	85 mm
Abstand der ersten Bohrung zur Kante	35 mm

Material und Oberfläche

Material	Aluminium 6060
Beschichtung / Korrosionsbeständigkeit	natürliche Korrosionsbeständigkeit von Aluminium; schwarz eloxierte Ausführung erhältlich

Weitere Parameter

Gewicht	0,07 kg
