Aluminium-Trapezblechbrücke H-40 mit EPDM 330 mm – PV-Befestigung für Trapezblech
product unavailable
Zur Wunschliste hinzufügen
4.2388
Beschreibung
Aluminium-Trapezblechbrücke H-40 mit EPDM 330 mm – PV-Befestigung für Trapezblech

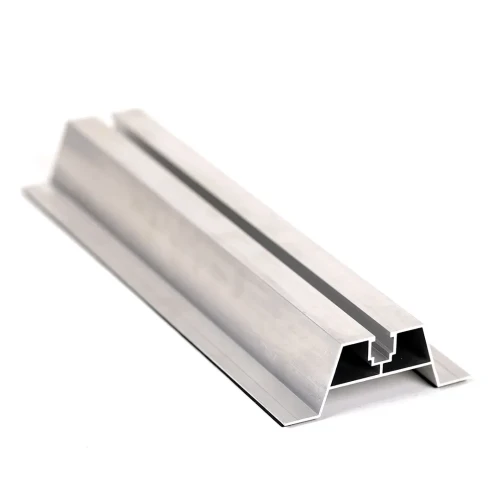

Die Trapezblechbrücke H-40 mit EPDM-Dichtung ist ein Aluminiumbrückenprofil zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung. Gefertigt aus Aluminiumlegierung 6060, verbindet das Profil eine hohe Korrosionsbeständigkeit mit guter mechanischer Festigkeit, was sich in der Langlebigkeit der Anlage über die gesamte Nutzungsdauer niederschlägt. Das Profil wird auf der Wellenkuppe des Trapezblechs aufgesetzt, und seine Höhe sorgt für einen freien Luftstrom unter dem Panel — die natürliche Kühlung der Module verbessert deren Leistung und trennt das Panel von der aufgeheizten Dachoberfläche. Der obere Montagekanal ermöglicht die Befestigung von Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern, was dem Montageteam Flexibilität bei der Positionierung der Module bietet.
Wesentliche Vorteile für den Installateur

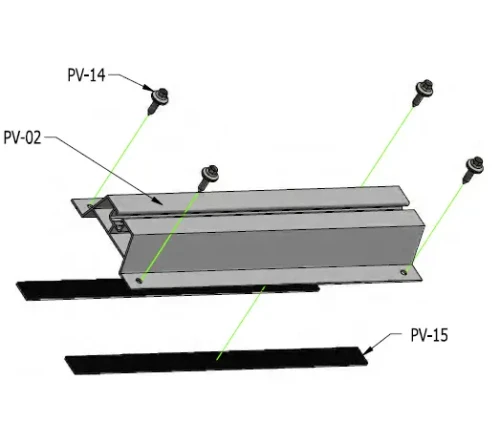

- EPDM-Dichtung im Lieferumfang enthalten — dichte Anlage am Blech ohne zusätzliche Dichtstoffe
- Montagebohrungen werden vor Ort ausgeführt — freie Anpassung des Schraubenabstands an den Wellenabstand des jeweiligen Trapezblechs, ohne dass unterschiedliche Varianten für verschiedene Dachprofile bestellt werden müssen
- Aluminium 6060, korrosions- und witterungsbeständig
- Das Profil eignet sich zum Eloxieren, was zusätzlichen Oberflächenschutz bietet
- Die Profilhöhe gewährleistet eine natürliche Belüftung der Module und deren Abstand zur heißen Dachoberfläche
Montage auf einem Dach mit Trapezblech

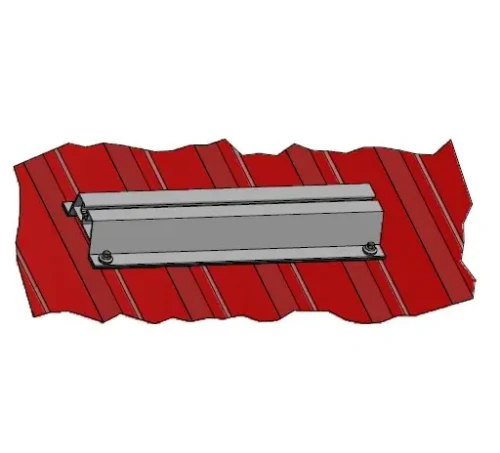

Die Trapezblechbrücke wird direkt auf der Wellenkuppe des Trapezblechs aufgesetzt. Die EPDM-Dichtung sorgt für eine dichte Anlage des Profils an den Untergrund und schützt das Blech an der Befestigungsstelle vor Beschädigungen. Die Bohrungen für die Schrauben zur Befestigung des Profils an der Dachkonstruktion werden auf der Baustelle ausgeführt — so kann der Installateur den Abstand an das jeweilige Blechprofil anpassen. Die Photovoltaikmodule werden mittels Mittel- oder Endklemmen am oberen Kanal der Brücke befestigt.
Kompatibilität mit dem Klemmensystem

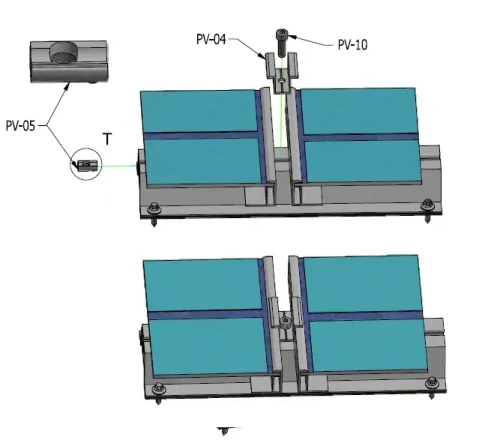

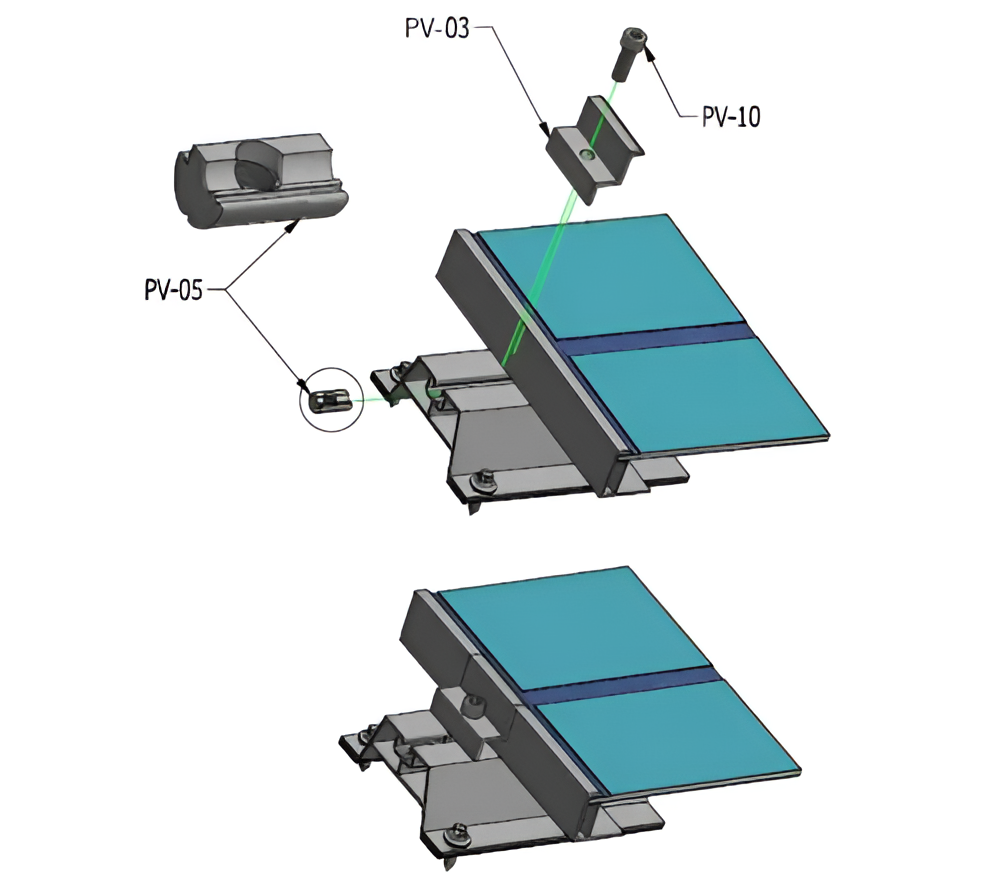

Das Profil ist mit einer breiten Palette von Montagezubehör kompatibel. Mittel- und Endklemmen werden im oberen Schienenkanal eingesetzt, und Vierkantmuttern mit Sechskantkopf fixieren sie in der gewünschten Position. Die folgenden Schemata zeigen beispielhafte Konfigurationen mit End- und Mittelklemmen.

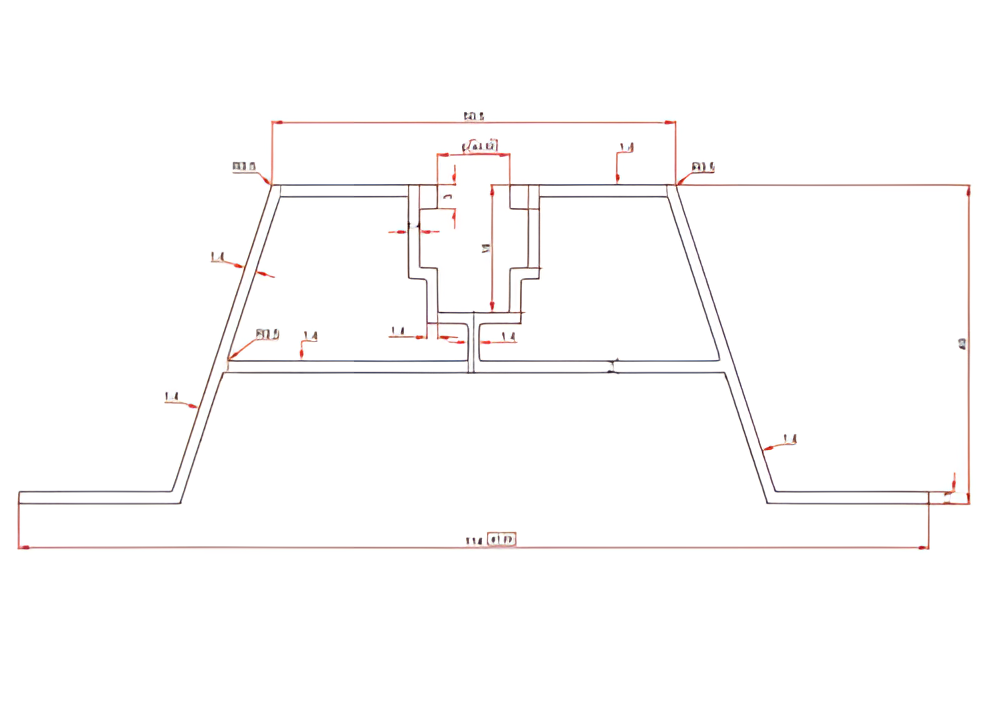

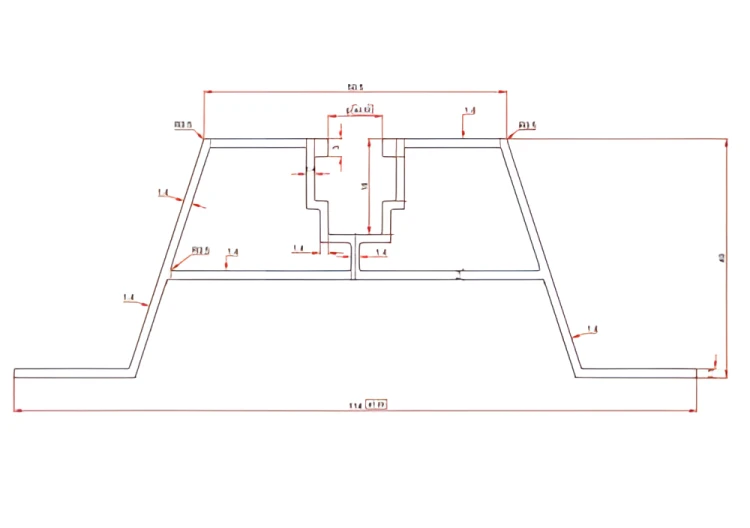

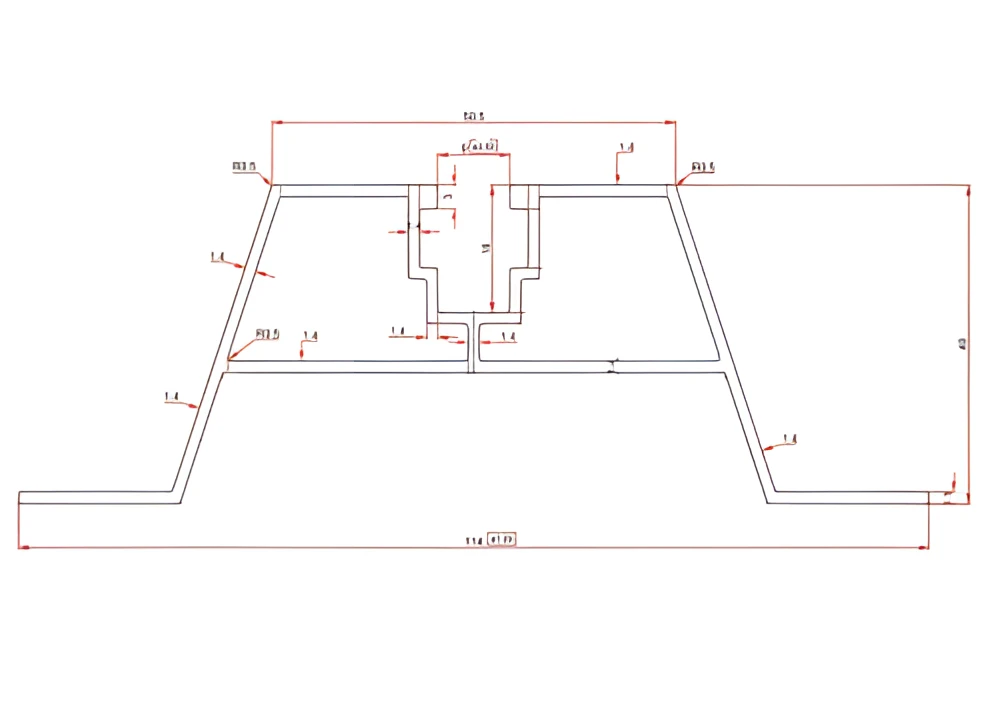

Die Konstruktion des Profils basiert auf einem symmetrischen Trapezquerschnitt mit zentralem Montagekanal an der Oberseite. Die große Kontaktfläche mit dem Blech sorgt für Stabilität, und die einheitliche Wandstärke gewährleistet eine angemessene Steifigkeit bei geringem Gewicht. Die gleichmäßige Lastverteilung ermöglicht die Befestigung von Klemmen an beliebiger Stelle entlang des Kanals.
