Aluminium-Trapezbrücke H-70 mit EPDM 330 mm – PV-Befestigung für Trapezblech

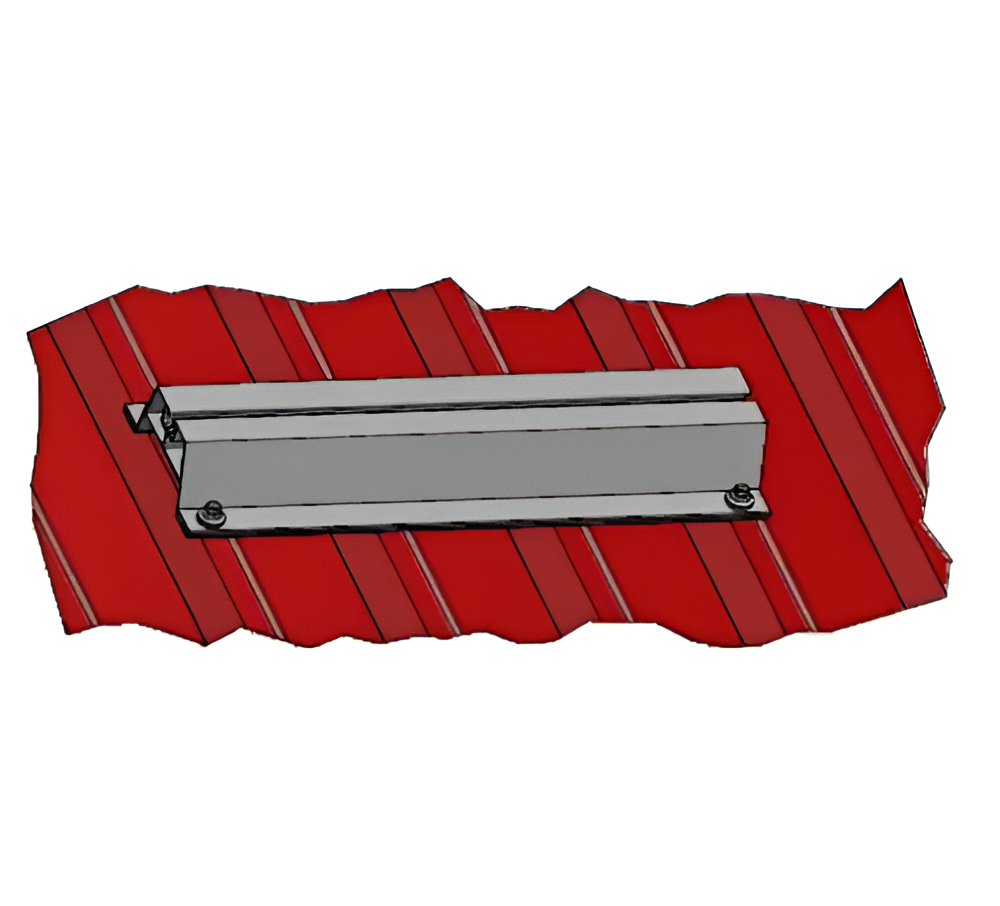

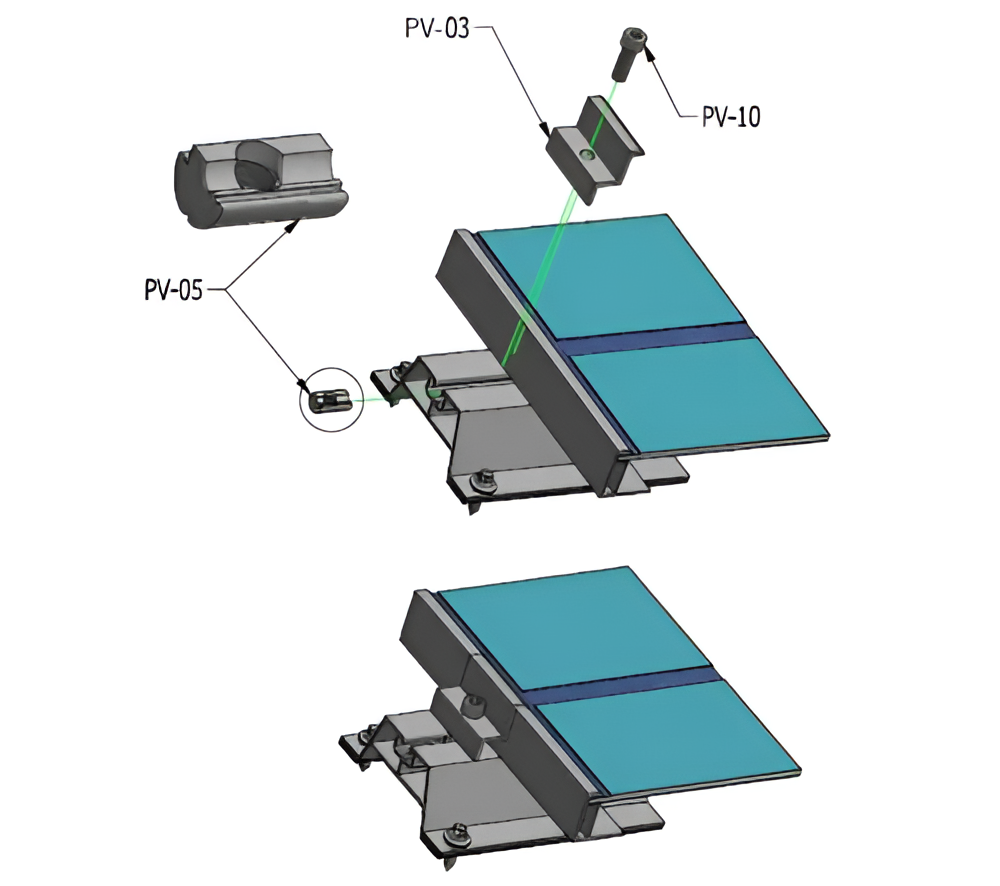

Die Trapezbrücke H-70 mit EPDM-Dichtung ist ein Aluminium-Brückenprofil, das für die direkte Montage von Photovoltaikmodulen auf Dächern mit Trapezblech entwickelt wurde. Die trapezförmige Querschnittsgeometrie bildet die Sicken des Blechs nach, sodass das Profil stabil auf der Dacheindeckung aufliegt, ohne zusätzliche Ausgleichsunterlagen zu benötigen. Die Profilhöhe sorgt für einen angemessenen Abstand zwischen Modul und Dachoberfläche und ermöglicht so eine ungehinderte Luftzirkulation unter dem Panel — die natürliche Belüftung leitet Wärme wirksam ab, was zu besseren Betriebsbedingungen der PV-Module führt. Der obere Montagekanal ermöglicht die Befestigung von End- und Mittelklemmen mittels Innensechskantschrauben und Vierkantmuttern, und die Löcher für die Schrauben zur Befestigung der Brücke am Blech werden direkt bei der Montage auf dem Dach angebracht, wodurch sich der Verankerungspunkt präzise an das Blechprofil anpassen lässt.
Vorteile der Trapezbrücke H-70
- Der Lüftungsraum zwischen Panel und Dach unterstützt die natürliche Kühlung der Module und verringert Leistungseinbußen an heißen Tagen
- Die im Lieferumfang enthaltene EPDM-Dichtung schützt die Dacheindeckung an der Befestigungsstelle und verhindert das Eindringen von Wasser unter das Blech
- Korrosionsbeständige Aluminiumlegierung 6060 — das Profil benötigt keinen zusätzlichen Korrosionsschutz und bewährt sich über Jahre unter Außenbedingungen

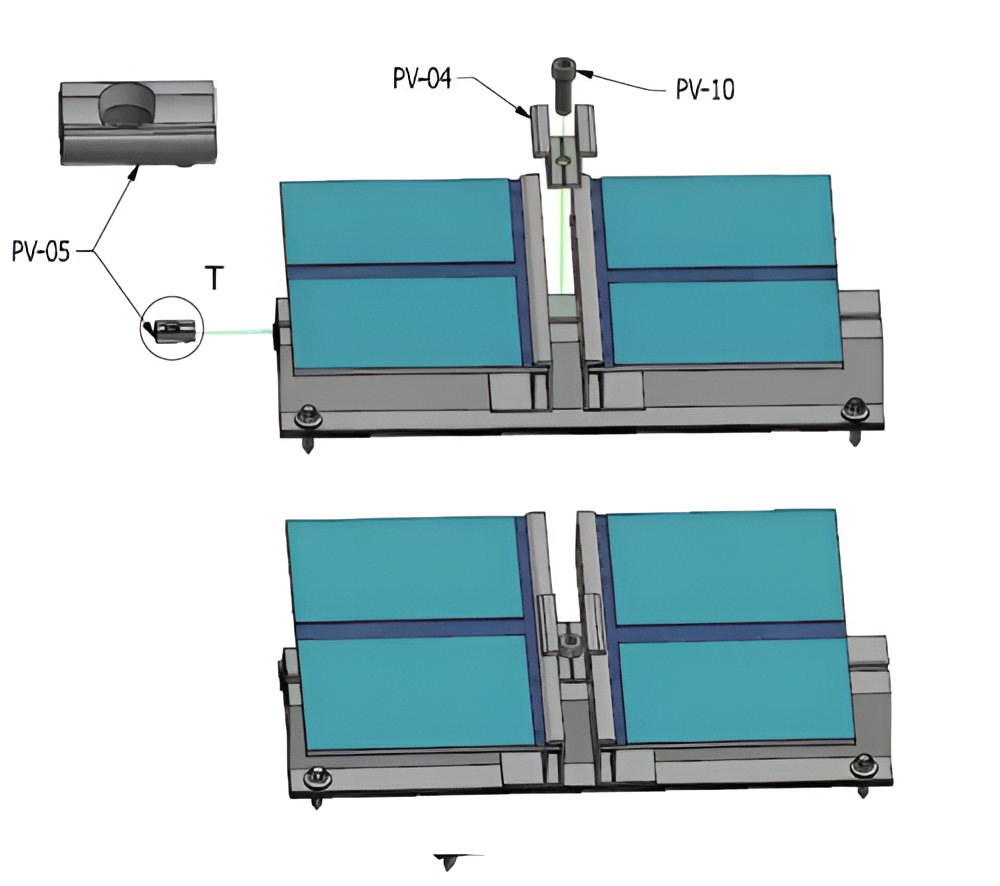

- Kompatibilität mit Mittel- und Endklemmen ermöglicht einen universellen Einsatz in verschiedenen Anlagenkonfigurationen
- Montagelöcher werden auf dem Dach angebracht — flexible Anpassung an den Wellenabstand des Trapezblechs

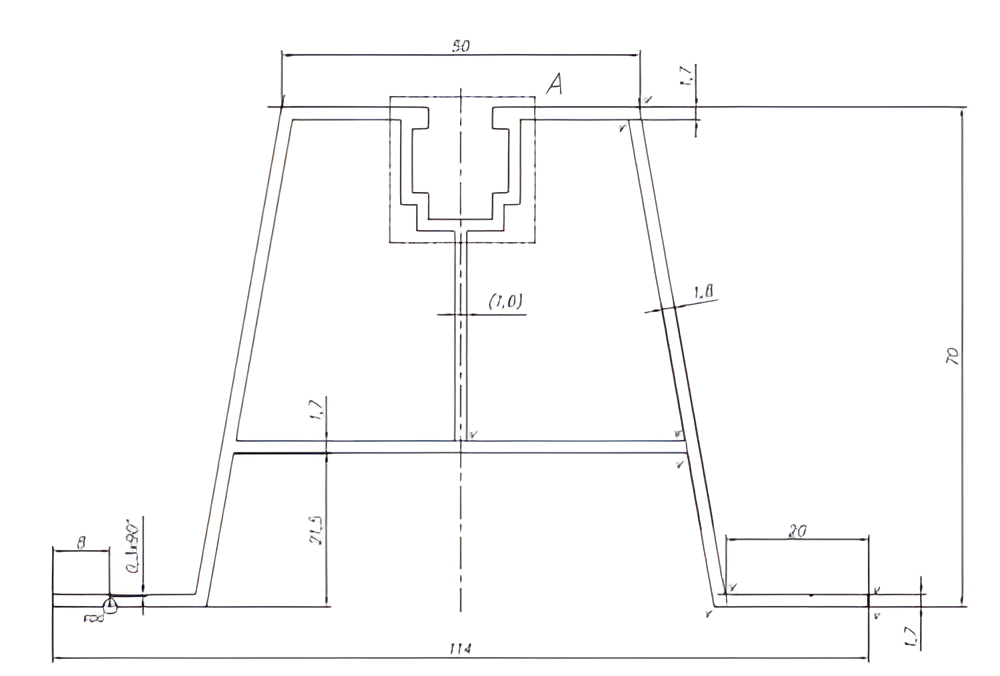

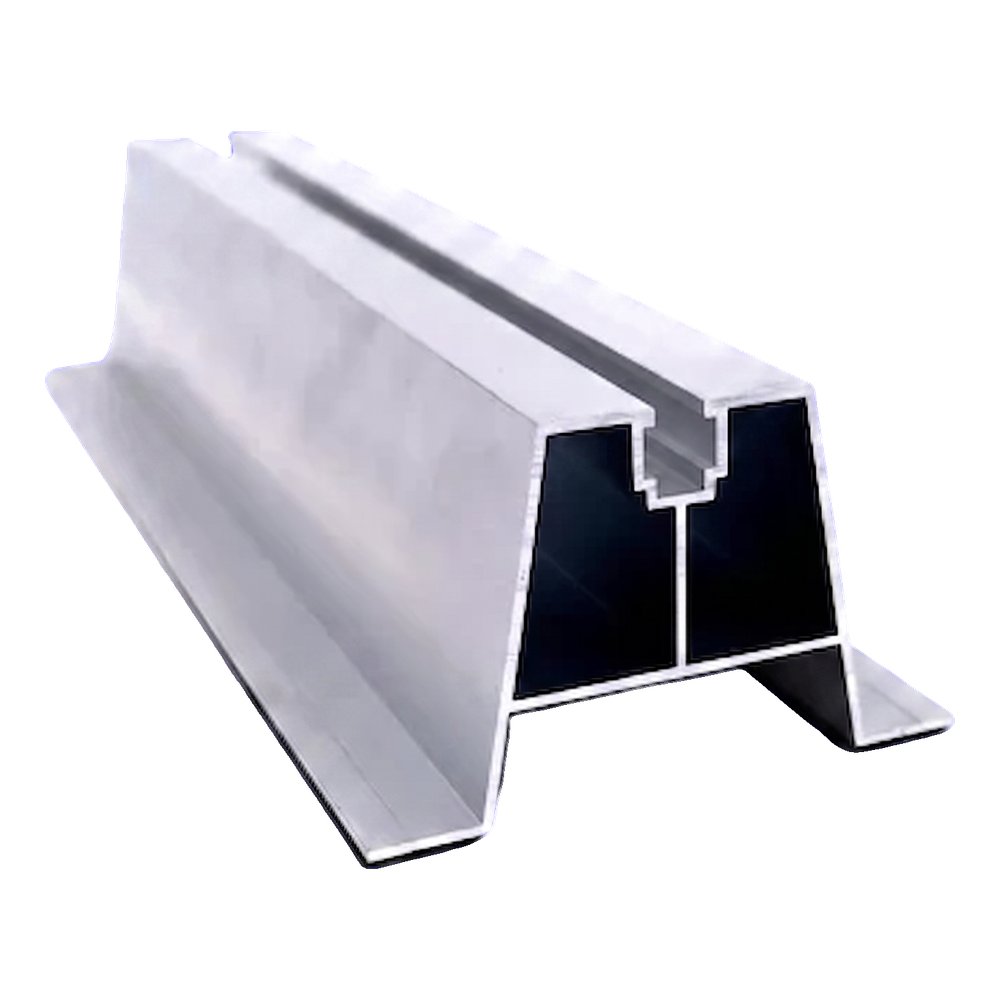

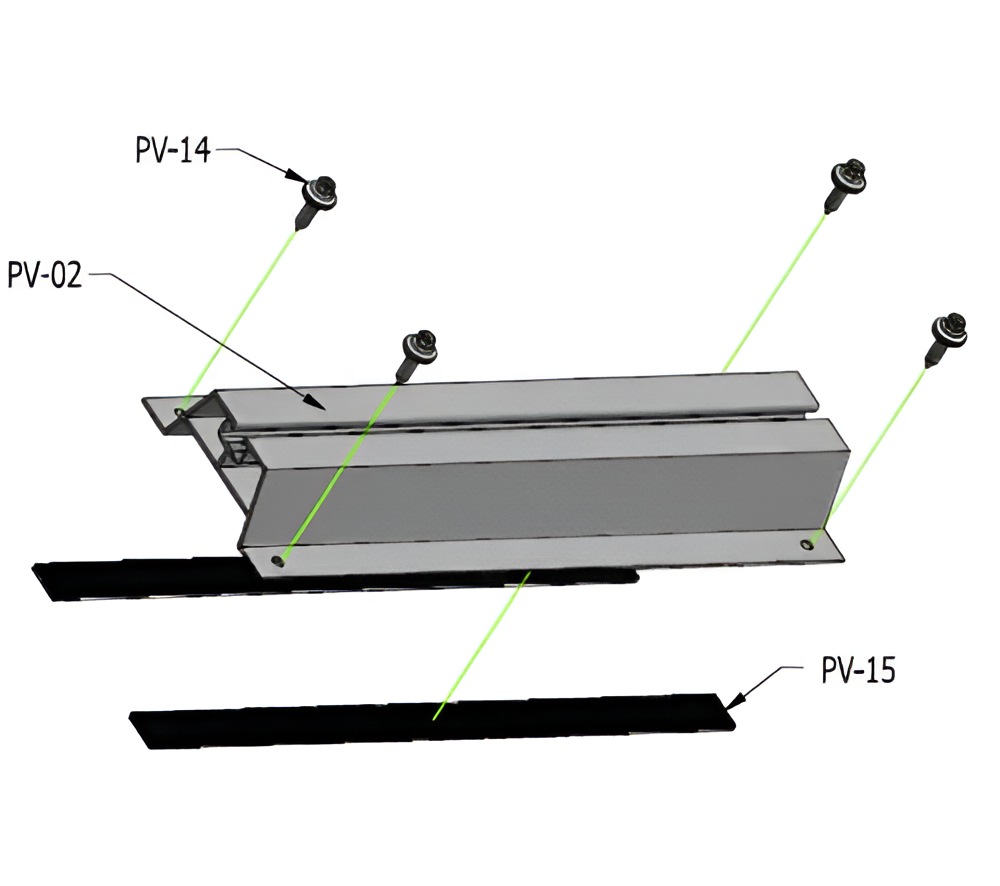

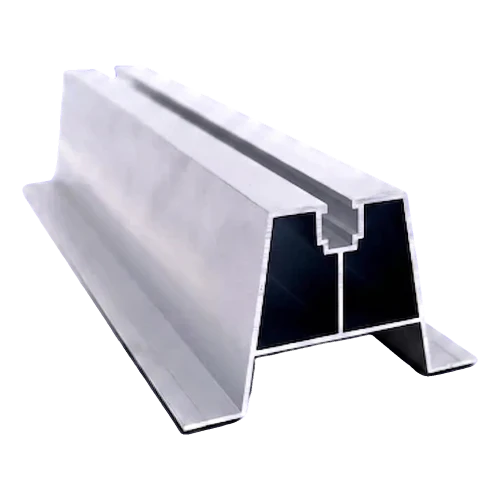

Das Profil verfügt über einen trapezförmigen Querschnitt mit innerer Verstärkung — zwei vertikale Trennstege versteifen die Konstruktion und leiten die Lasten der montierten Module auf die Blechsicke ab. Im oberen Teil des Profils befindet sich der Montagekanal zur Aufnahme der Klemmen für die Befestigung der Photovoltaikmodule. Die Basis des Profils liegt stabil auf den Sicken des Trapezblechs auf, und die EPDM-Dichtung (sichtbar im Montageschema) füllt Unebenheiten aus und sorgt für Dichtheit an den Verankerungspunkten.
