PV-Erdungsscheibe rund mit Aussparung Ø44 mm – Edelstahl A2

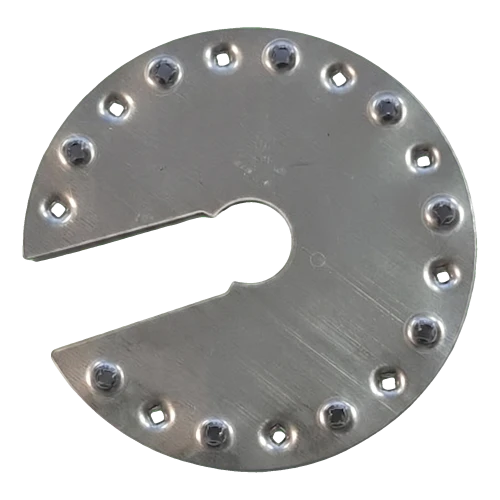

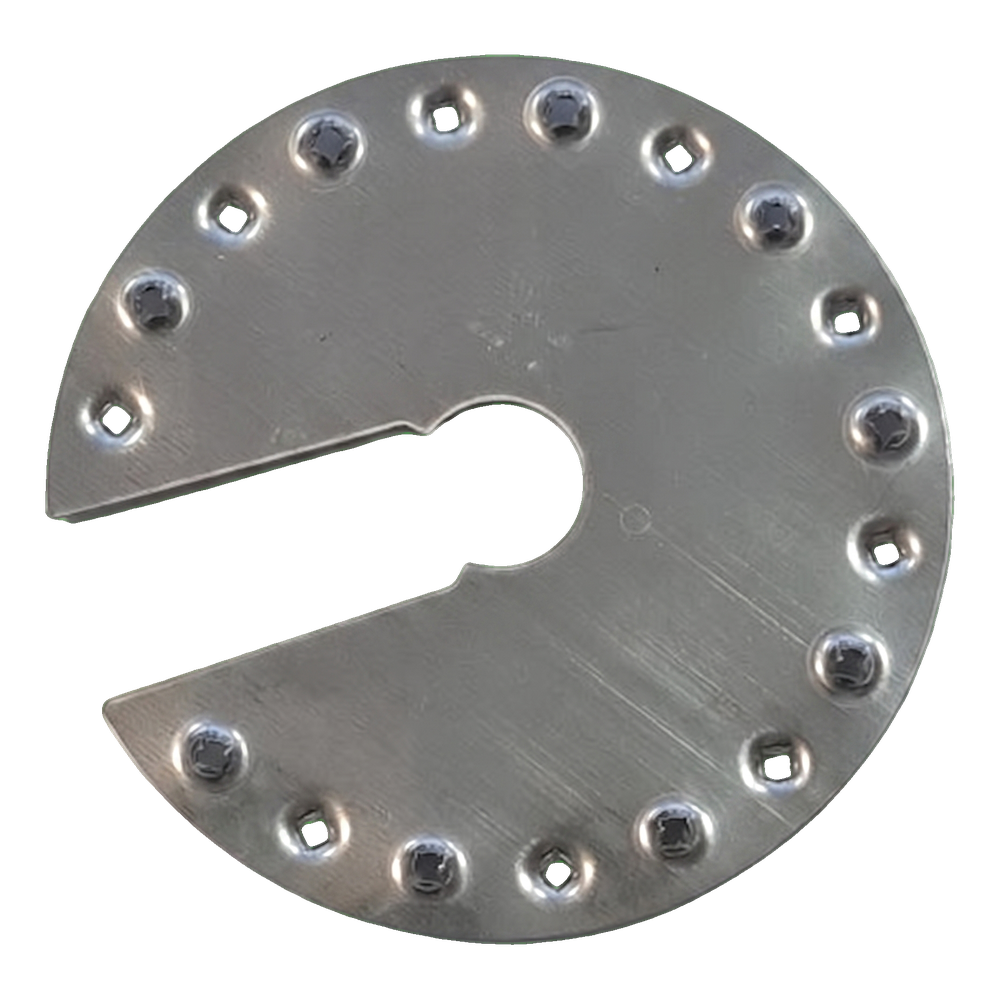

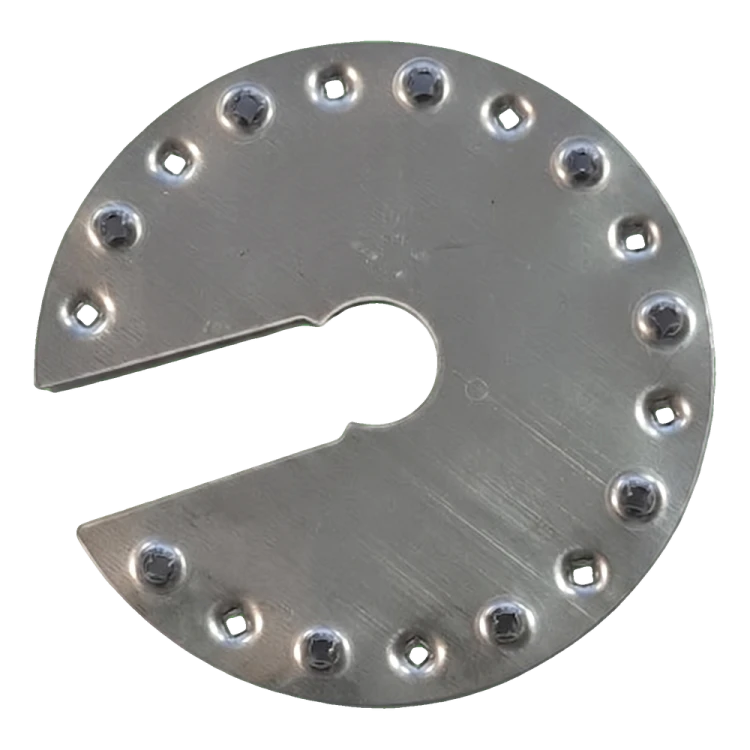

Die Erdungsscheibe Variante IV ist ein rundes Montageelement mit charakteristischer Aussparung, das für den Potentialausgleich in Photovoltaikanlagen bestimmt ist. Sie gewährleistet die galvanische Kontinuität der Verbindungen zwischen den PV-Modulrahmen und der Montagekonstruktion und erfüllt damit die Anforderungen des Blitzschutzes und der Systemerdung. Die Scheibe ist mit umlaufend angeordneten scharfen Zacken ausgestattet, die beim Anziehen der Schraube die dünne eloxierte Aluminiumschicht der Modulrahmen durchdringen. Die eloxierte Schicht wirkt als Isolator — erst nach ihrer Durchdringung erreichen die Zacken das blanke Aluminium und bilden eine stabile, dauerhafte elektrische Verbindung. Die Ausführung aus Edelstahl A2 (1.4301, Sorte 304) garantiert eine außergewöhnliche Korrosionsbeständigkeit unter allen Witterungsbedingungen und sorgt für einen unterbrechungsfreien Betrieb über die gesamte Nutzungsdauer der Anlage.

Wichtigste Vorteile für den Installateur

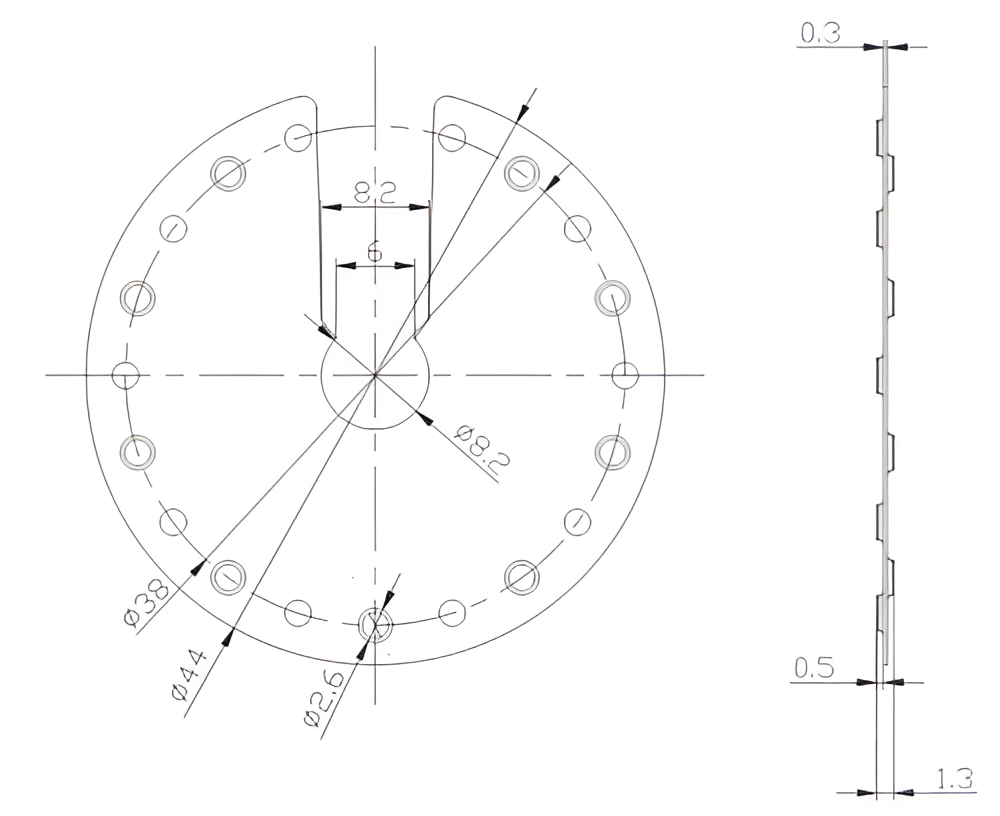

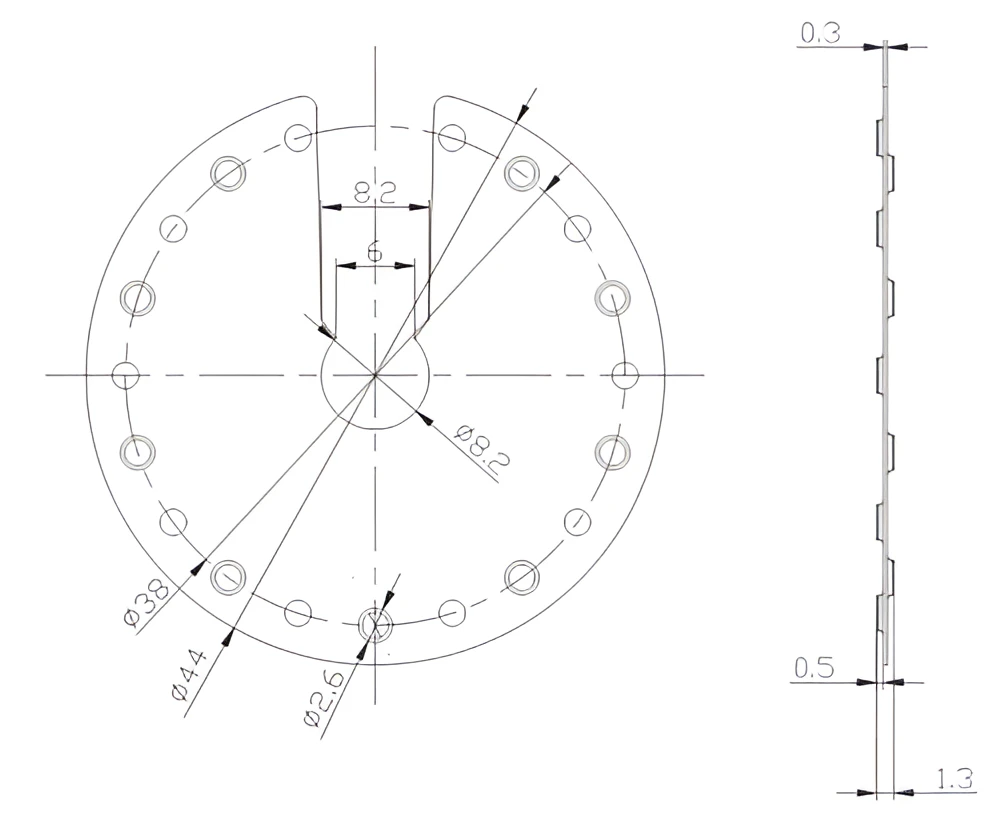

Die technische Zeichnung zeigt die Draufsicht sowie den Seitenschnitt der Scheibe. Zu sehen sind die umlaufend angeordneten Zacken, die Zentralbohrung mit schlüssellochartiger Aussparung sowie das Seitenprofil, das die Höhe der Zacken gegenüber der Basisebene darstellt.
