PV-Erdungsscheibe rund, massiv Ø35 mm – Edelstahl A2

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.002 kg

Preis / stk.: 0,12 € 0.12

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 0,10 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 500 stk
Paket mit 15000 stk
Paket mit 30000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: -

Produktcode: PV-20-03

Einem Freund empfehlen

Beschreibung

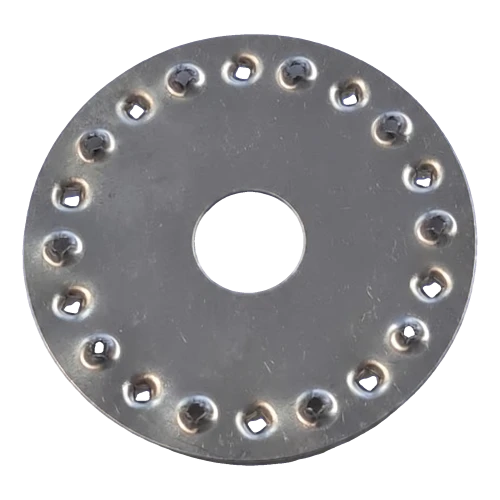

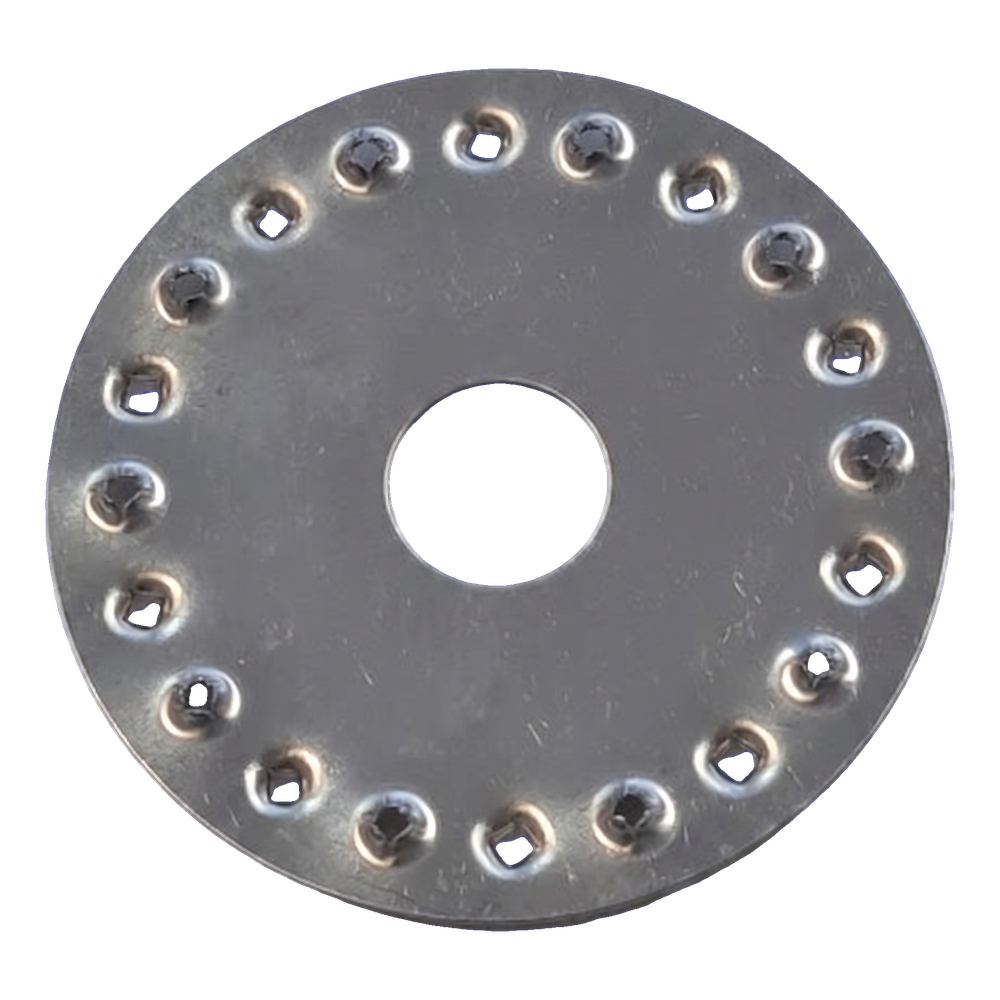

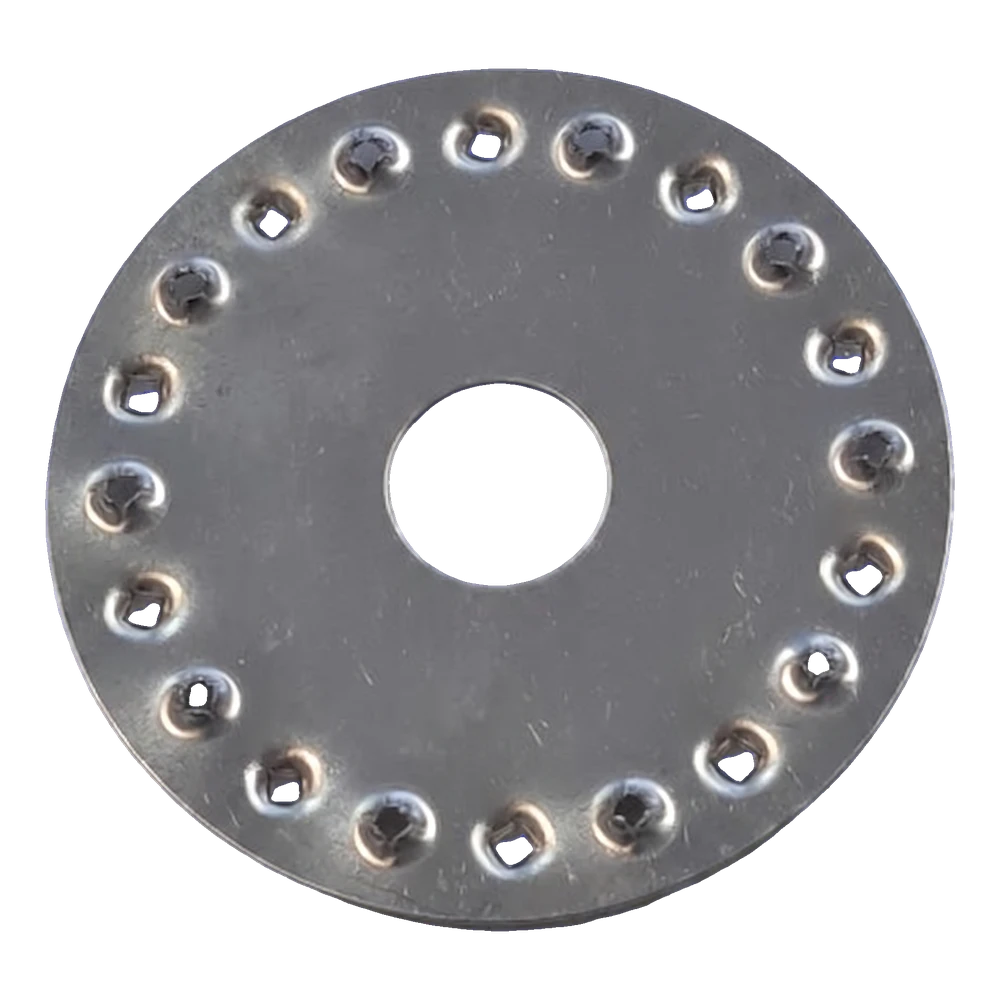

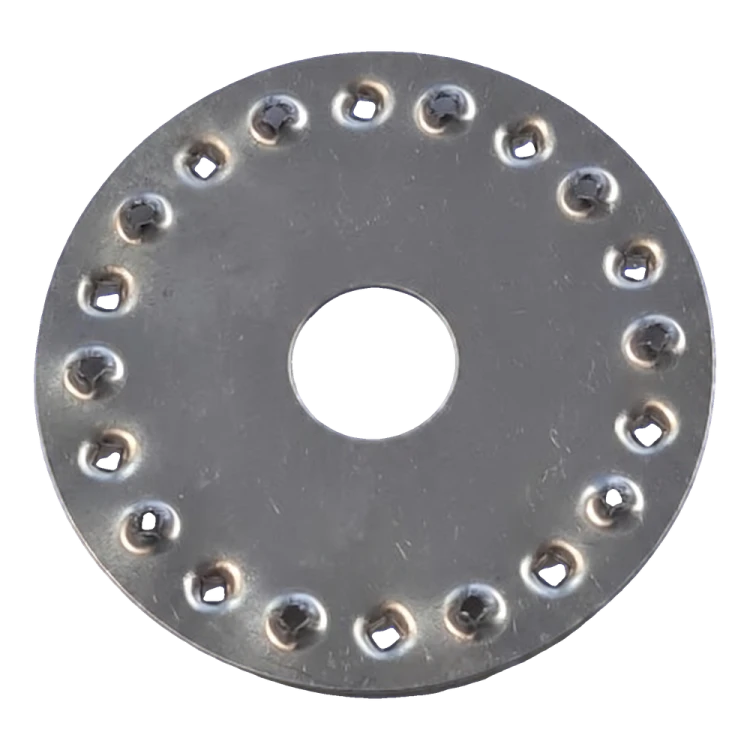

PV-Erdungsscheibe rund, massiv Ø35 mm – Edelstahl A2

Runde massive Erdungsscheibe Ø35 mm aus Edelstahl A2 mit Zacken

Die Erdungsscheibe Variante III ist ein rundes, massives Montageelement zum Potentialausgleich in Photovoltaikanlagen. Ihre Aufgabe ist es, die galvanische Kontinuität der Verbindungen zwischen den PV-Modulrahmen, den Konstruktionsprofilen und den übrigen Metallteilen des Systems sicherzustellen. Die charakteristischen scharfen Zacken am Umfang der Scheibe durchdringen die dünne eloxierte Aluminiumschicht, die die Rahmen der Photovoltaikmodule bedeckt — eine Schicht, die als Isolator wirkt und keine elektrischen Ladungen leitet. Dadurch gelangen die Zacken direkt bis zur Aluminiumschicht unter der Eloxalschicht und schaffen eine solide und dauerhafte elektrische Verbindung. Die Scheibe besteht aus Edelstahl A2 (1.4301, Werkstoff 304) — einem austenitischen, nichtmagnetischen Stahl, der elastisch und spannungsbeständig ist. Die hohe Korrosionsbeständigkeit, die sich aus dem Nickelzusatz in der Legierung ergibt, garantiert einen ununterbrochenen Betrieb unter allen Umweltbedingungen über viele Jahre der Anlagennutzung.

Wichtige Vorteile für den Installateur

Die Anode durchdringenden Zacken gewährleisten einen sicheren galvanischen Kontakt ohne zusätzliche Bearbeitung der Rahmen

Die austenitische Struktur garantiert eine langjährige Haltbarkeit der Verbindung unter allen Witterungsbedingungen

Die universelle zentrale Bohrung ermöglicht eine schnelle Montage mit Standard-Schraubzubehör

Die vollständig runde Konstruktion sorgt für einen gleichmäßigen Anpressdruck der Zacken über den gesamten Umfang

Die geringen Abmessungen ermöglichen eine bequeme Lagerung und den Transport großer Mengen

Video zur Vorstellung der Erdungsscheibe für Photovoltaikanlagen

Technische Parameter

Elementtyp	rund, massiv (Variante III)
Durchmesser / Abmessung	Ø35 mm
Bohrung	8 mm

Material

Material	Edelstahl A2 – 1.4301 (Werkstoff 304)
Korrosionsbeständigkeit	hoch — austenitischer, nichtmagnetischer Stahl mit Nickelzusatz, geeignet für alle Umweltbedingungen

Montage und Anwendung

Montageart	mechanisch — Anpressen mit Schraube durch die zentrale Bohrung
Kompatible Profile / Konstruktionen	Rahmen von Photovoltaikmodulen aus eloxiertem Aluminium, PV-Konstruktionsprofile

Physikalische Eigenschaften

Gewicht	0,002 kg

Sicherheit
