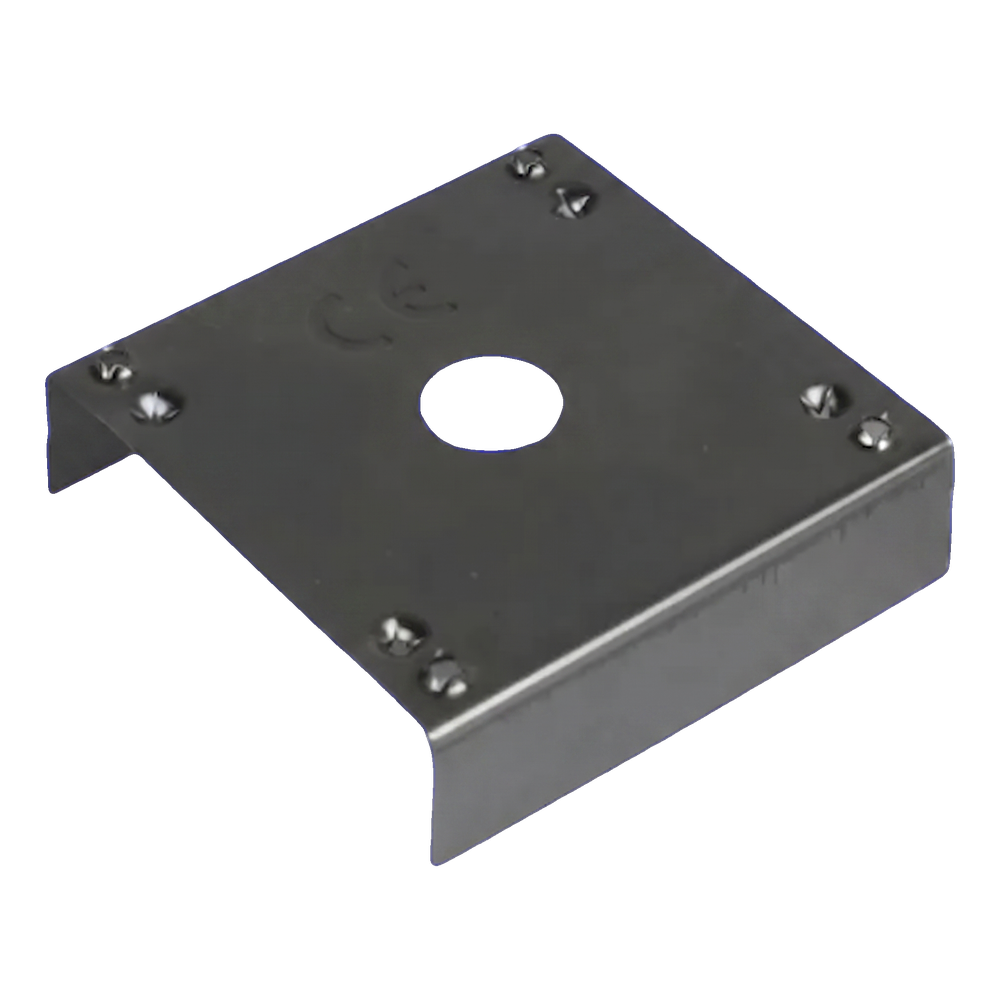

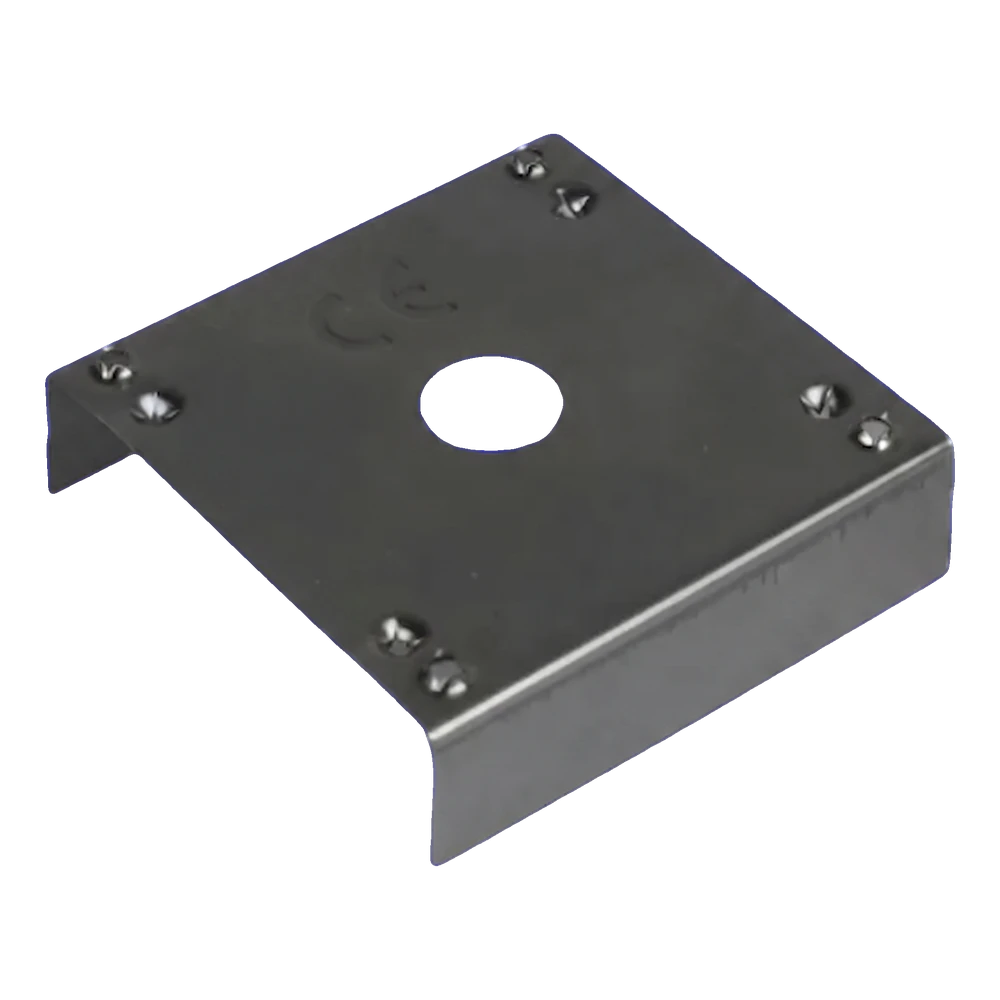

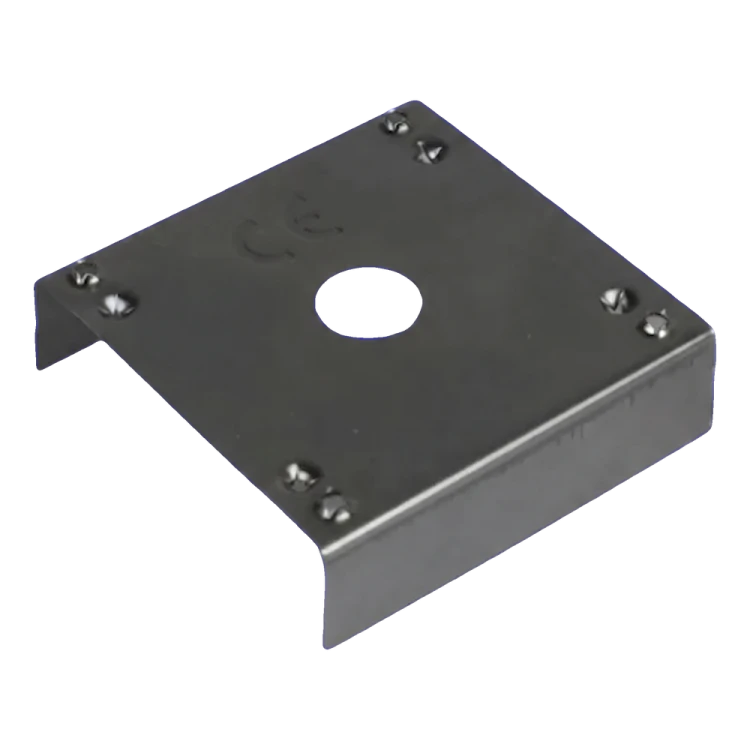

Erdungsscheibe – PV-Kontaktplatte aus Edelstahl 40×40 mm

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.004 kg

Preis / stk.: 0,06 € 0.06

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 0,05 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 500 stk
Paket mit 15000 stk
Paket mit 30000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.868

Anbieter: -

Produktcode: PV-20

Einem Freund empfehlen

Beschreibung

Erdungsscheibe – PV-Kontaktplatte aus Edelstahl 40×40 mm

Erdungsscheibe – Kontaktplatte 40×40 mm aus Edelstahl

Die Erdungsscheibe – Kontaktplatte ist ein unverzichtbares Element der Potentialausgleichsverbindungen in Photovoltaikanlagen. Sie gewährleistet eine galvanische Durchgängigkeit zwischen den Rahmen der PV-Module und der Montagekonstruktion und ermöglicht so einen wirksamen Ausgleich elektrischer Potentiale. Acht scharfe kegelförmige Kontaktnoppen, symmetrisch auf der Oberfläche der Platte angeordnet, durchdringen die dünne eloxierte Aluminiumschicht auf den Modulrahmen — eine Schicht, die isolierend wirkt und keine elektrischen Ladungen leitet. Dadurch erreicht die Scheibe direkt die metallische Aluminiumschicht und stellt eine stabile und dauerhafte elektrische Verbindung her. Die Platte besteht aus Edelstahl 1.4301 (austenitische Güte A2/304), was eine außergewöhnliche Korrosionsbeständigkeit und einen langjährigen, ununterbrochenen Einsatz unter allen Witterungsbedingungen garantiert. Die Form eines offenen U-Profils mit zwei abgewinkelten Flügeln erleichtert die Positionierung auf dem Montageprofil und stabilisiert das Element vor dem Festziehen der Schraube.

Warum Kontaktplatten verwenden

Durchdringen die eloxierte Isolierschicht der Modulrahmen und gewährleisten einen sicheren elektrischen Kontakt

Edelstahl A2 (1.4301/304) — austenitisch, nichtmagnetisch, korrosionsbeständig unter allen Umweltbedingungen, auch in maritimer und industrieller Atmosphäre

Kompakte Abmessungen 40×40 mm — kompatibel mit gängigen PV-Montageprofilen

Die U-Profil-Form stabilisiert die Scheibe auf dem Profil — schnelle und sichere Montage ohne zusätzliche Positionierung

Minimales Gewicht (4 g) beeinträchtigt die Belastung der Konstruktion nicht

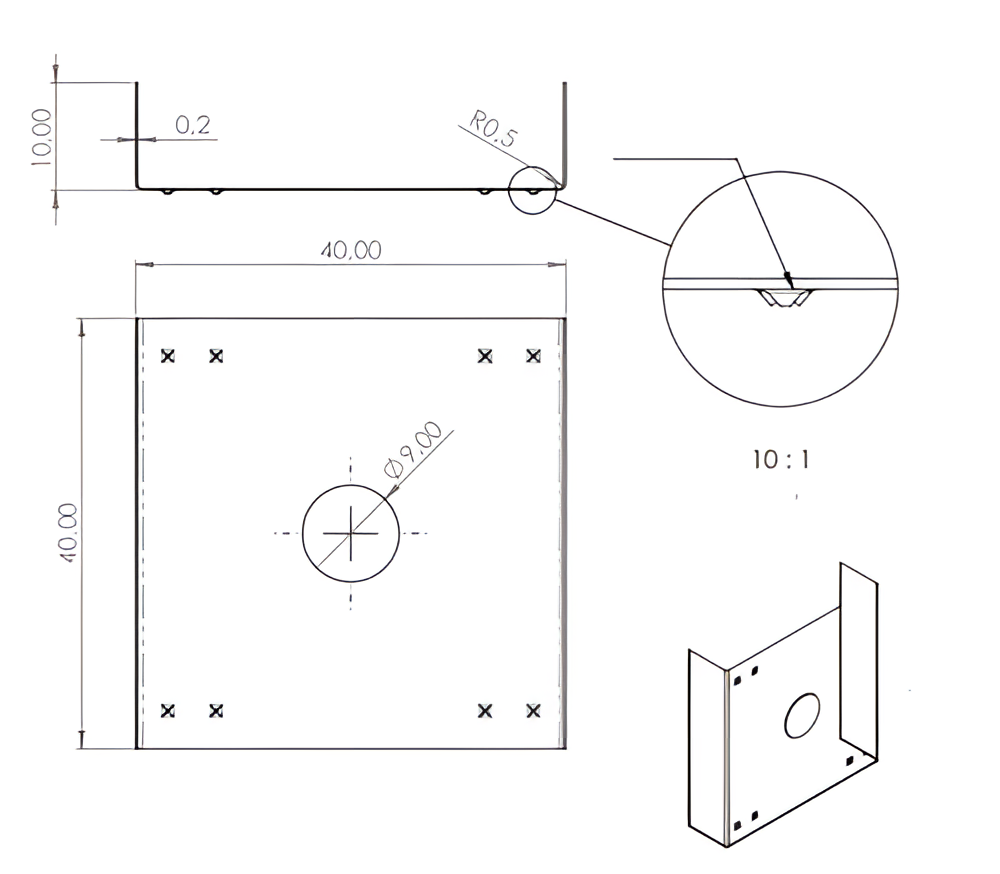

Technische Zeichnung der Erdungsscheibe 40×40 mm mit Abmessungen und Detailansicht der Kontaktnoppe

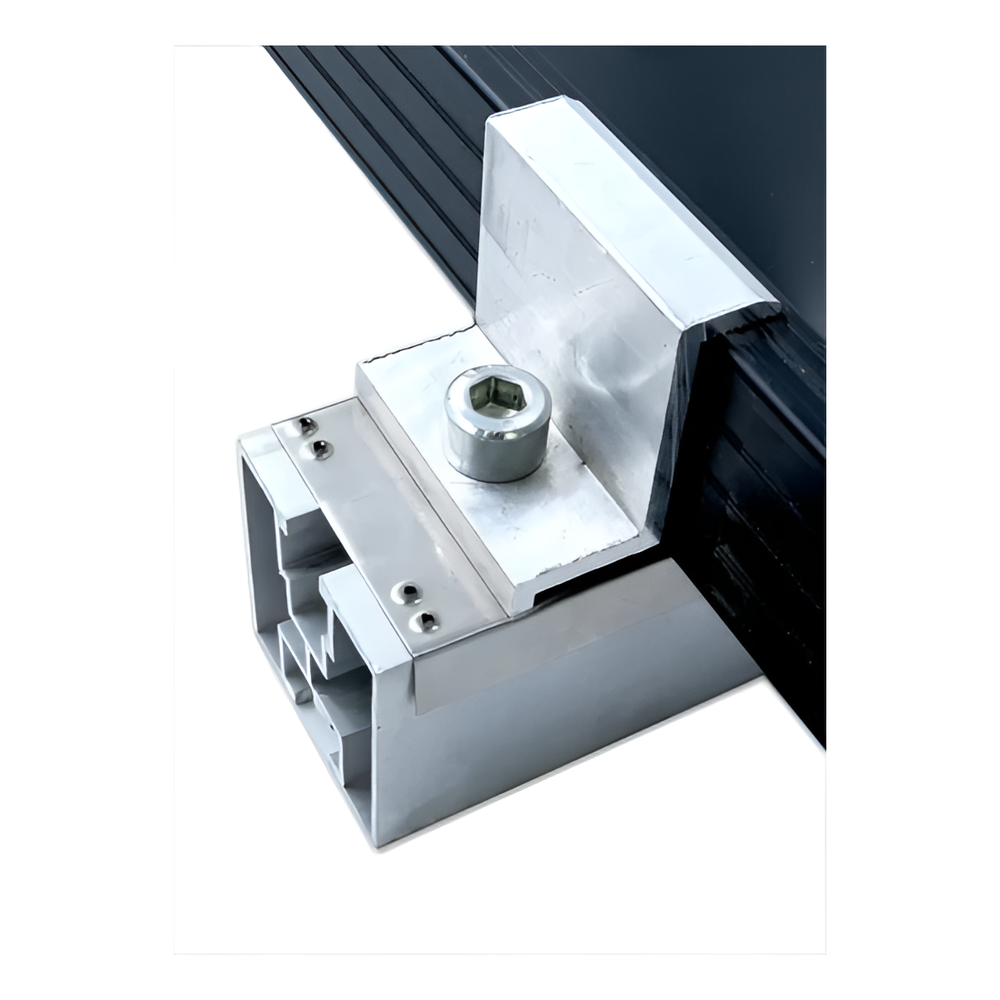

Erdungsscheibe montiert zwischen Klemme und Aluminiumprofil mit PV-Modulrahmen

Das Foto zeigt eine Kontaktplatte, montiert zwischen einer Befestigungsklemme und einem Aluminiumprofil der PV-Konstruktion. Die Erdungsnoppen werden gegen den Rahmen des Photovoltaikmoduls gedrückt, durchdringen die eloxierte Schicht und gewährleisten einen zuverlässigen galvanischen Kontakt, der für einen ordnungsgemäßen Potentialausgleich in der Anlage erforderlich ist.

Video zur Erdungsscheibe in einer Photovoltaikanlage

Video zur Anwendung der Kontaktplatte bei Potentialausgleichsverbindungen in PV-Anlagen

Video zur Montage von Erdungselementen in einem Photovoltaiksystem

Technische Parameter

Elementtyp	Erdungsscheibe – Kontaktplatte
Durchmesser / Abmessung	40 × 40 mm
Höhe der Abkantung (Flügel)	10 mm
Durchmesser der Montagebohrung	Ø 9 mm
Dicke	0,2 mm
Anzahl der Erdungsnoppen	8
Radius der Kontaktnoppe	R 0,5 mm

Material

Material	Edelstahl 1.4301 (A2 / Güte 304)
Korrosionsbeständigkeit	hoch — austenitischer, nichtmagnetischer Stahl mit Nickelzusatz

Montage und Anwendung

Montageart	Festschrauben durch die zentrale Bohrung Ø 9 mm am Montageprofil
Kompatible Profile / Konstruktionen	Aluminium-Montageprofile für PV — Rahmen der Photovoltaikmodule

Physikalische Eigenschaften

Gewicht	0,004 kg (4 g)

Sicherheit
