PV-Montageprofil Aluminium 40×40 mm / 625 cm – für Sechskantschrauben M10

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 4.92 kg

Preis / stk.: 38,30 € 38.30

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 32,19 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 16 stk
Paket mit 174 stk
Paket mit 348 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.84

Anbieter: -

Produktcode: PV-01-02

Einem Freund empfehlen

Beschreibung

PV-Montageprofil Aluminium 40×40 mm / 625 cm – für Sechskantschrauben M10

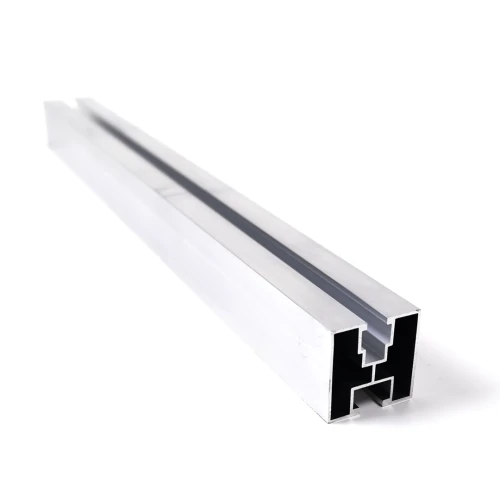

Aluminium-Montageprofil 40×40 mm mit zwei Schienenkanälen – perspektivische Ansicht

Das PV-Montageprofil 40×40 mm mit einer Länge von 625 cm ist ein Grundbaustein der Tragkonstruktion von Photovoltaikanlagen auf Schrägdächern. Gefertigt aus Aluminiumlegierung 6060, vereint es geringes Eigengewicht mit guter mechanischer Festigkeit und hoher Korrosionsbeständigkeit. Die zweikanalige Querschnittskonstruktion – mit oberem Schienenkanal zur Befestigung der Modulklemmen und unterem Kanal zur Verbindung mit Dachhaken, Adaptern oder Dreieckskonsolen – ermöglicht eine schnelle und zuverlässige Montage des gesamten Systems. Das Profil ist für Sechskantschrauben M10 DIN 933 im unteren Kanal sowie Vierkantmuttern M8 im oberen Kanal ausgelegt, was die Kompatibilität mit gängigen Mittel- und Endklemmen am Markt gewährleistet.

Wesentliche Vorteile für den Installateur

Zweikanaliger Querschnitt 40×40 mm ermöglicht die unabhängige Befestigung von PV-Modulen (oberer Kanal) und Dach-Unterkonstruktion (unterer Kanal)

Aluminium 6060 sorgt für Beständigkeit gegen Korrosion und Witterungseinflüsse – das Profil ist auch in schwarz eloxierter Ausführung für zusätzlichen Schutz und Optik erhältlich

Die Länge kann mithilfe separat erhältlicher Profilverbinder erweitert werden, was Flexibilität bei der Planung des Schienenabstands bietet

Wandstärke von 1,2 mm bei einem Gewicht von nur 0,82 kg/m minimiert die Belastung der Dachkonstruktion

Die Aluminiumlegierung 6060 ist zum Eloxieren geeignet und bietet zusätzlichen Schutz sowie eine dekorative Oberflächenveredelung

Aluminiumprofil 40×40 mit montierter Endklemme – Detailansicht der Befestigung

Das Profil eignet sich als Tragschiene in Montagesystemen auf Schrägdächern mit Dachziegeln, Trapezblech und anderen Dacheindeckungen. Der obere Schienenkanal nimmt Mittel- und Endklemmen auf, die den Rahmen des Photovoltaikmoduls direkt auf das Profil pressen. Der untere Kanal dient der Verbindung mit Dachhaken oder Adaptern, die an den Sparren befestigt werden. Auf diese Weise bildet die gesamte Konstruktion ein stabiles, hinterlüftetes Tragsystem, das Wind- und Schneelasten auf den Dachstuhl überträgt.

Maßzeichnung des Profilquerschnitts 40×40 mm mit angegebenen Kanal- und Wandmaßen

Querschnitt und Kanalmaße

Die technische Querschnittszeichnung zeigt die detaillierte Geometrie des Profils. Die Außenmaße betragen 40 ±0,5 × 40 ±0,5 mm. Der obere Schienenkanal hat eine Öffnungsbreite von 10,8 ±0,3 mm und ist für M8-Vierkantmuttern ausgelegt. Der untere Schienenkanal hat eine Öffnungsbreite von 9 ±0,75 mm und eine Tiefe, die den Einbau einer Sechskantschraube M10 DIN 933 ermöglicht. Die Wandstärke beträgt 1,2 mm entlang des gesamten Profilumfangs, was eine gleichmäßige Spannungsverteilung bei niedrigem Gewicht gewährleistet.

Montageschema des Profils auf einem Schrägdach mit Dachhaken und Klemmen – 3D-Ansicht

Video zur Vorstellung des Montagesystems mit PV-Aluminiumprofil

Video zur Montage des Profils auf der Dachkonstruktion

Video zum Einsatz des Profils in einer Photovoltaikanlage

Abmessungen

Querschnitt (Breite × Höhe)	40 × 40 mm (±0,5 mm)
Länge	625 cm
Wandstärke	1,2 mm
Gewicht pro Meter	0,82 kg
Öffnungsbreite oberer Kanal	10,8 ±0,3 mm
Öffnungsbreite unterer Kanal	9 ±0,75 mm

Material und Oberfläche

Material / Legierung	Aluminium 6060
Oberflächenveredelung	roh (schwarz eloxierte Ausführung separat erhältlich)

Montage und Kompatibilität

Montagekanal / Nuttyp	doppelt — oben (PV-Modulklemmen) + unten (Dachhaken / Adapter)
Kompatible Schrauben	oberer Kanal: Vierkantmutter M8; unterer Kanal: Sechskantschraube M10 DIN 933
Dach- / Untergrundtyp	Schrägdächer — Dachziegel, Trapezblech und andere Eindeckungen mit Unterkonstruktion auf Haken oder Adaptern
Verbindungsart	Profilverbinder (separat erhältlich) zur Schienenverlängerung

Weitere Parameter

Eloxierte Ausführung	ja — erhältlich in schwarz eloxierter Variante
Lieferung	FTL (Komplettladung)

Technische Daten

Länge [mm]	6250
Profil [mm]	40×40
Nuttyp	Für Sechskantschraube
Oberfläche	Natur
