Seitenklemme H30 schwarz eloxiert – PV-Endklemme L50

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.02 kg

Preis / stk.: 0,33 € 0.33

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 0,28 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 250 stk
Paket mit 5000 stk
Paket mit 10000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.84923

Anbieter: -

Produktcode: PV-03-02

Einem Freund empfehlen

Beschreibung

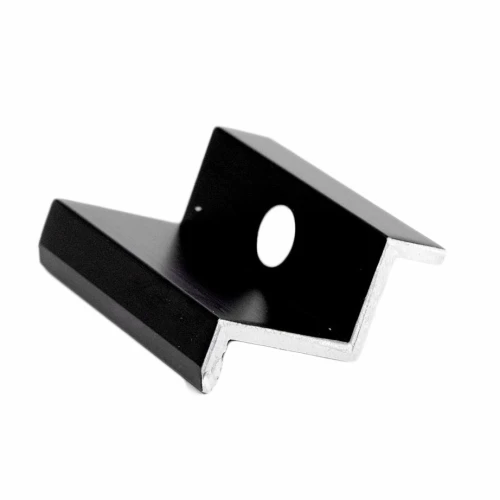

Seitenklemme H30 schwarz eloxiert – PV-Endklemme L50

Seitenklemme (Endklemme) H30 zur Befestigung der äußeren Kante von Photovoltaikmodulen mit einer Rahmendicke von 30 mm. Hergestellt aus Aluminium 6060 mit schwarzer Eloxierung, die die Korrosionsbeständigkeit erhöht und für ein ästhetisches Erscheinungsbild der Anlage sorgt.

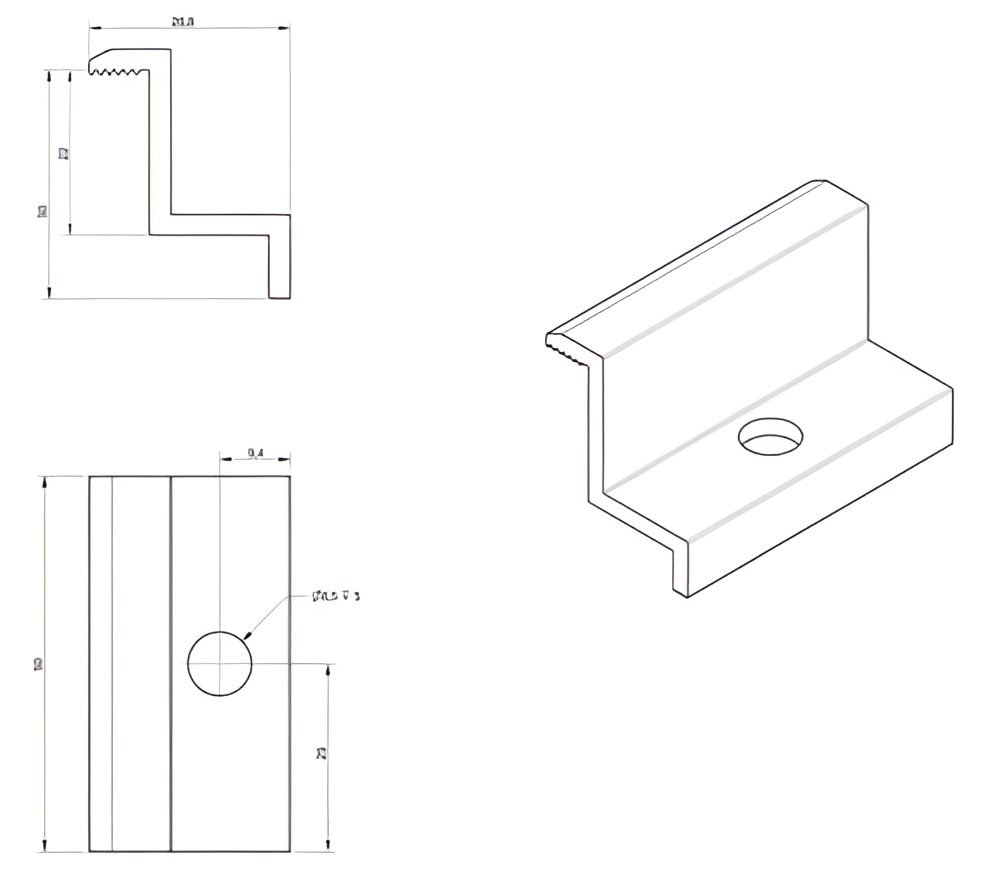

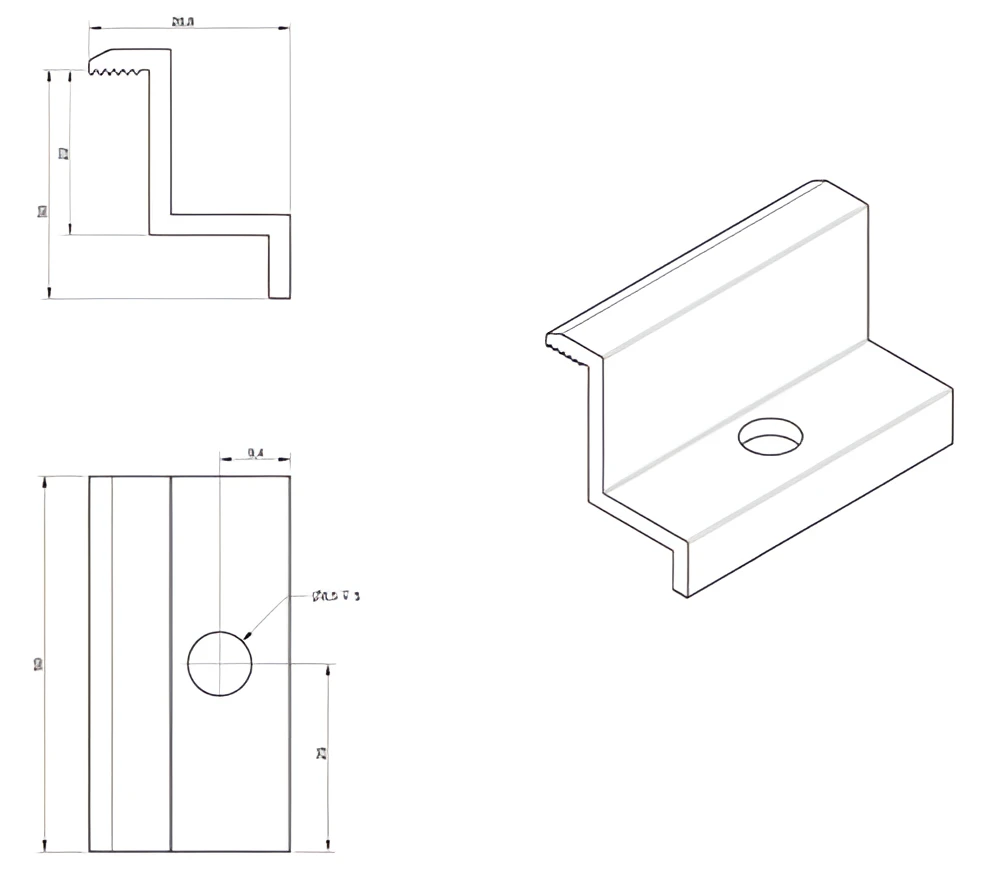

Technische Zeichnung der Seitenklemme H30 – Maßansichten und isometrische Ansicht

Anwendung und Montage

Die Seitenklemme dient als Abschlusselement an den Enden von Reihen von Photovoltaikmodulen — sowohl auf Flachdächern als auch auf Schrägdächern. Zur Befestigung der Module untereinander sind Mittelklemmen zu verwenden. Im Lieferumfang ist ausschließlich die Aluminiumklemme enthalten — Schraube und Mutter müssen separat gewählt werden.

Kompatibilität mit Montageprofilen

Aluminiumprofile für Sechskantschraube

Aluminiumprofile für T-Schraube

Trapezprofile für Dächer aus Trapezblech

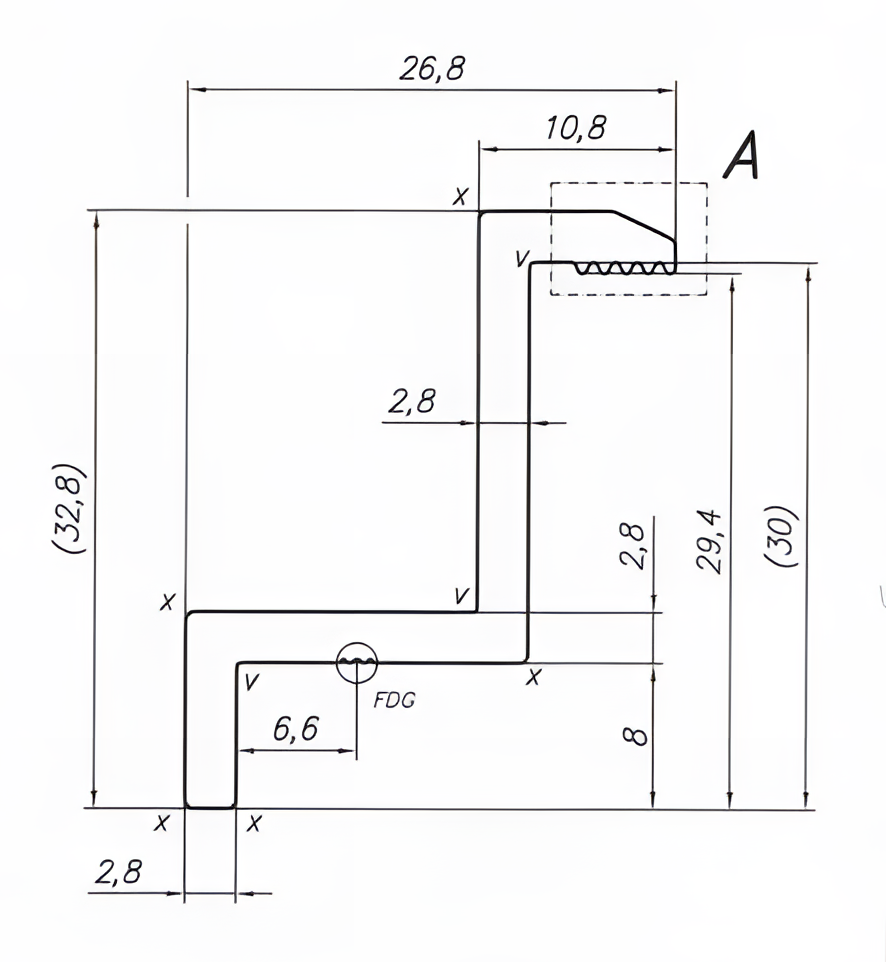

Maßzeichnung des Seitenklemmenprofils H30 – Querschnitt mit detaillierten Maßen

Maße und technische Parameter

Breite: 26,8 mm

Gesamthöhe: 32,8 mm

Arbeitshöhe (H): 30 mm

Länge: 50 mm

Montagebohrung: Ø8,5 mm (für Schraube M8)

Wandstärke: 2,8 mm

Material: Aluminium 6060

Oberfläche: schwarze Eloxierung

Farbe: schwarz

Auswahl der Innensechskantschraube DIN 912

Profiltyp	Schraubengröße
T-Profil	M8x20
Sechskantprofil	M8x20
Trapezbrücke (für Nutstein)	M8x20
Trapezbrücke (für Sechskantschraube)	M8x20

Das empfohlene Anzugsmoment ist gemäß den Vorgaben des Photovoltaikmodulherstellers zu wählen.

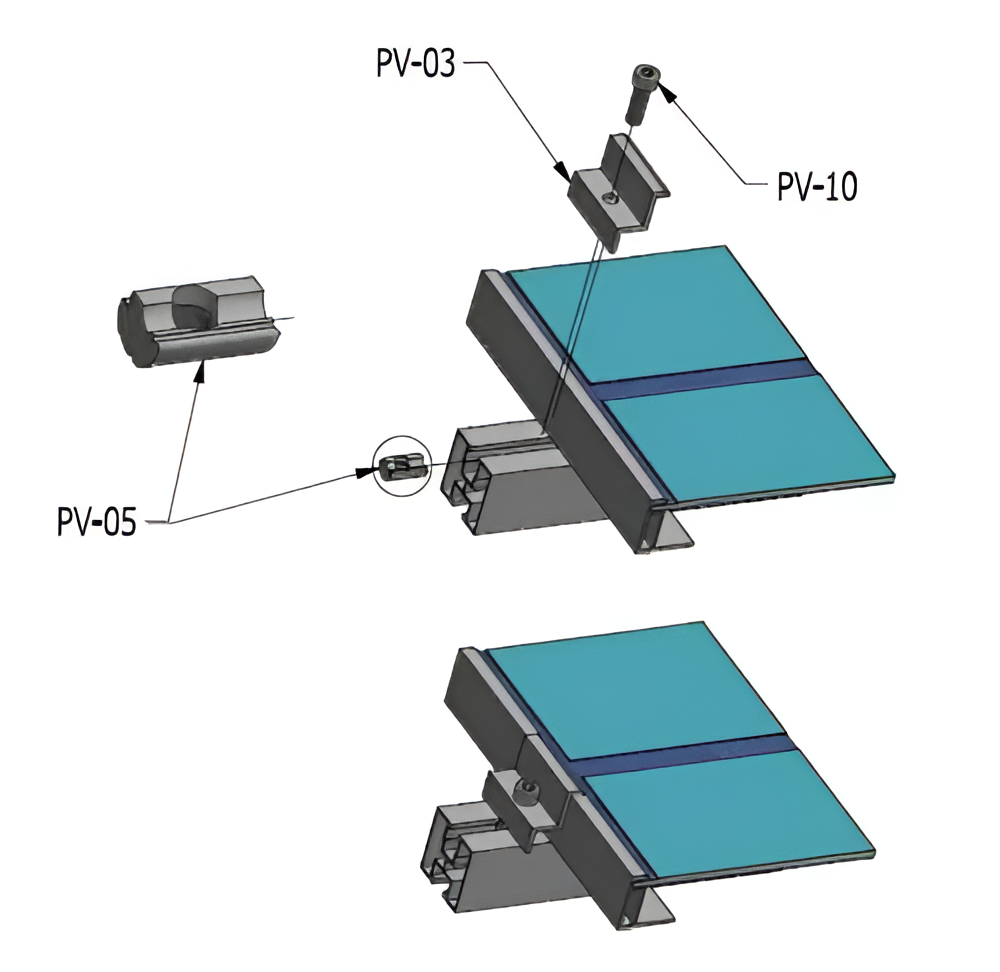

Montageschema der Seitenklemme mit Nutstein und Schraube auf dem Aluminiumprofil

Das Montageschema zeigt, wie die Seitenklemme mithilfe eines Nutsteins und einer Innensechskantschraube auf dem Aluminiumprofil befestigt wird. Die Klemme drückt die Kante des Photovoltaikmoduls fest, was eine stabile und sichere Befestigung gewährleistet.

Montageanleitung für Nutsteine und Schrauben auf dem Aluminiumprofil eines Photovoltaiksystems

Technische Daten

Klemmentyp	Endklemme
Panelstärke [mm]	30
Farbe	Schwarz
Erdungsstift	Nein
Zubehör	Ohne Zubehör
