U-Profil Schiene für freitragende Schiebetore 80x80x27,5x5 mm 6000 mm

Ceownik szyna do bram 80x80x27,5x5 mm, długość 6000 mm - 60.080 000-216 (1)

Neues Produkt

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 5 Arbeitstage

Gewicht: 60.132 kg

Preis / stk.: 98,85 € 98.85

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 83,06 €

zzgl. 19% MwSt., zzgl. Versandkosten

Menge stk.

product unavailable

Zur Wunschliste hinzufügen

Bewertung:

Anbieter: PSG

Produktcode: 000-216

Einem Freund empfehlen

Beschreibung

Stahl-U-Profil 80×80 mm für freitragende Schiebetore – 6000 mm

Stahl-U-Profil 80×80 mm ist ein robustes Konstruktionselement für den Bau freitragender Schiebetore. Die Schiene dient als Führungsschiene, die den Torflügel trägt und mit den Laufrollen der Laufwagen zusammenarbeitet. Die Länge von 6000 mm ermöglicht die Realisierung standardmäßiger Einfahrtstor-Projekte ohne die Notwendigkeit, Abschnitte zu verbinden.

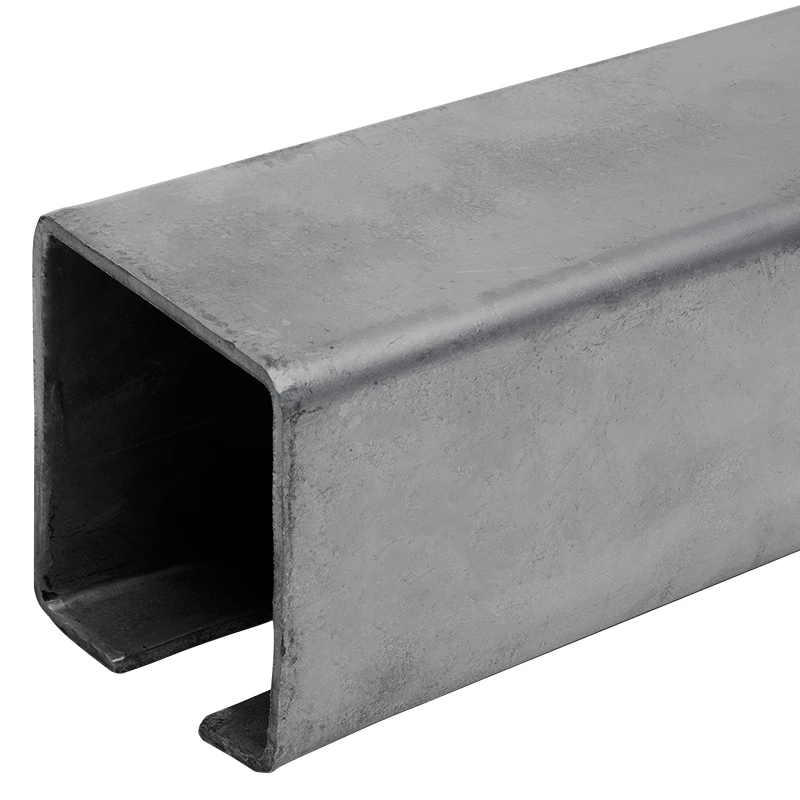

Stahl-U-Profil 80x80 mm für Schiebetore – perspektivische Ansicht

Das U-Profil zeichnet sich durch eine solide Konstruktion mit einer Wandstärke von 5 mm aus, die eine hohe Tragfähigkeit und Widerstandsfähigkeit gegen mechanische Verformungen unter Torbelastung gewährleistet. Die unteren Kanten mit Nasen von 27,5 mm Breite garantieren eine stabile Führung auf den Laufrollen der Laufwagen und minimieren Spiel und Vibrationen beim Verschieben des Torflügels.

Technische Parameter

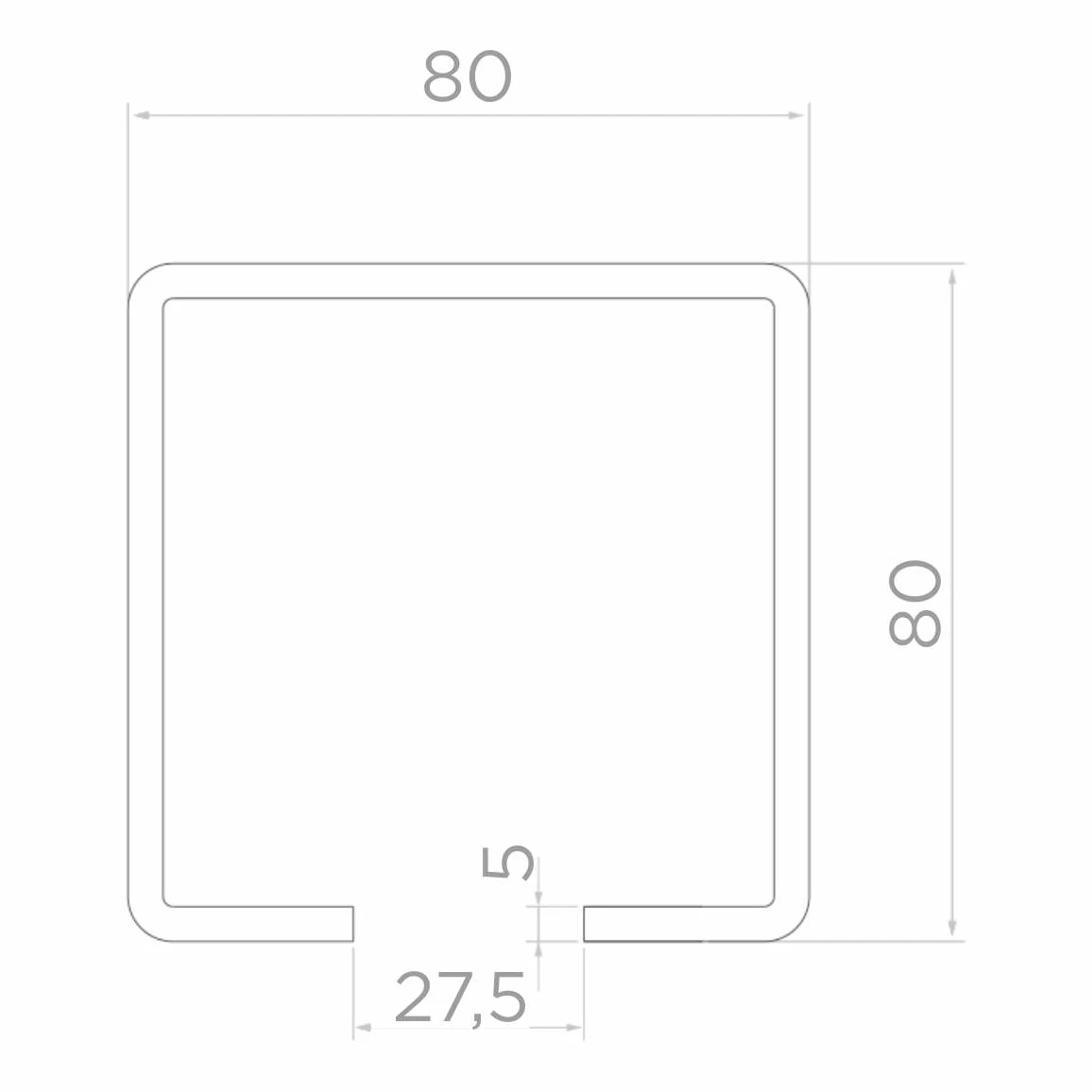

Technische Zeichnung des Querschnitts des U-Profils 80x80 mm mit Maßen

Außenquerschnitt: 80 × 80 mm
Wandstärke: 5 mm
Breite der unteren Nase: 27,5 mm
Länge: 6000 mm
Material: unverzinkter Stahl
Gewicht: 60,132 kg

Anwendung und Montage

Das U-Profil wird im unteren Bereich des freitragenden Schiebetor-Flügels montiert, wo es als Laufschiene in Zusammenarbeit mit den Laufwagen fungiert. Die unbeschichtete Stahloberfläche ermöglicht eine weitere Bearbeitung – Pulverbeschichtung, Feuerverzinkung oder einen anderen Korrosionsschutz, der an die Bedingungen der jeweiligen Installation angepasst ist. Für Montagebetriebe bedeutet dies volle Flexibilität bei der Wahl des endgültigen Oberflächenschutzes, abgestimmt auf die Projektanforderungen und die Erwartungen des Endkunden.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technische Daten

Laufsystemtyp	Laufsystem
Laufschienengröße	80x80x5
