Laufwagen 80 für Schiebetor mit 5 Stahlrollen verstellbar
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

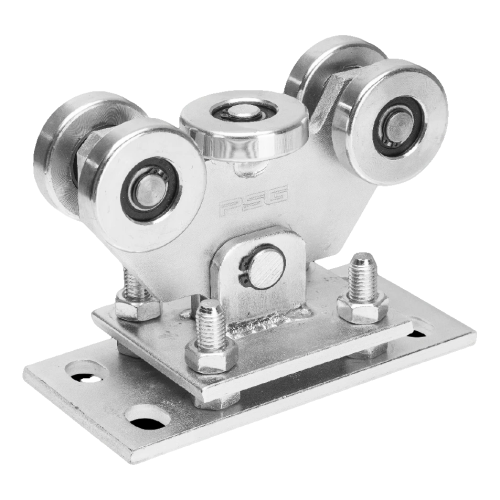

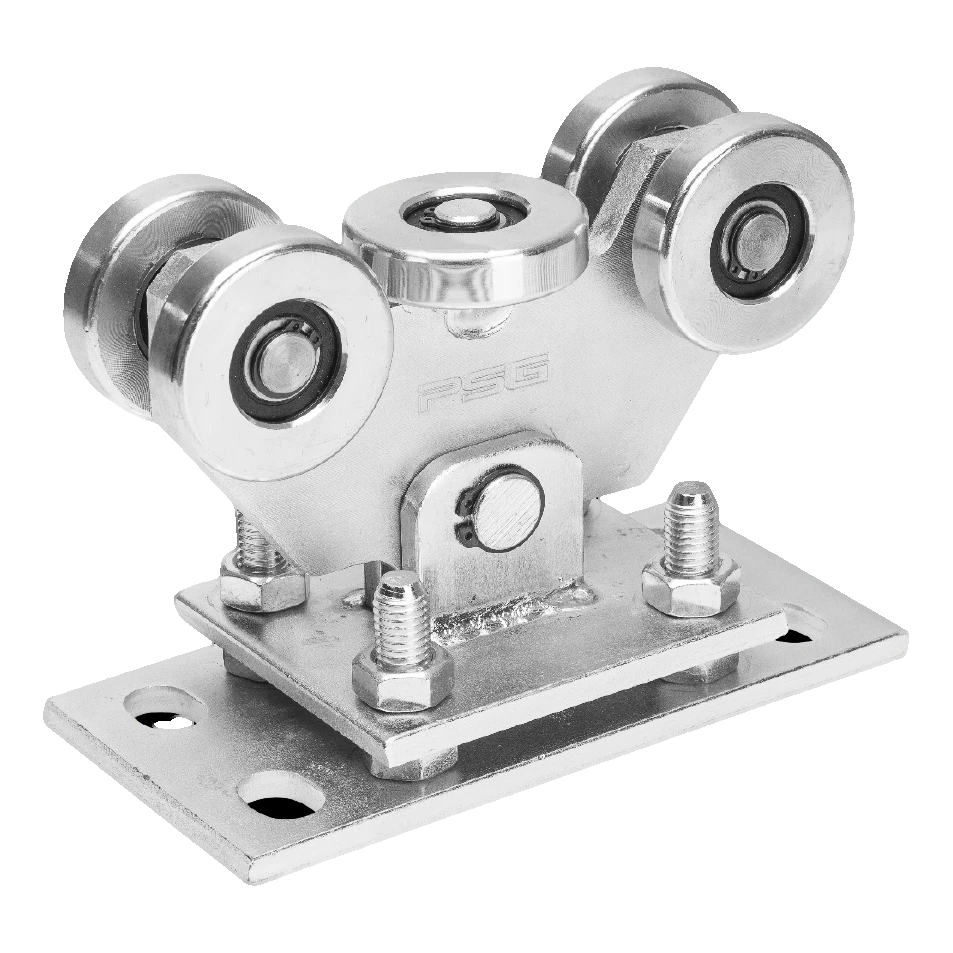

Laufwagen 5-rollig für Schiebetor – Stahl, 550 kg
5-rolliger Laufwagen für freitragende Schiebetore — ein robustes Fahrelement, das für schwere Tore konzipiert wurde. Dank der Pendelkonstruktion passt sich der Laufwagen automatisch an die Lage der Laufschiene an, wodurch Spannungen durch Bodenunebenheiten eliminiert werden und ein reibungsloser, störungsfreier Torlauf über viele Jahre gewährleistet ist.
Konstruktion und Funktionsprinzip
Der Laufwagen ist mit 5 Stahlrollen ausgestattet — vier vertikal angeordnete Tragrollen sowie eine horizontale Führungsrolle. Diese Anordnung gewährleistet eine stabile Abstützung der Torlaufschiene sowohl von unten als auch seitlich, was einen leisen Lauf und minimalen Verschleiß der Fahrelemente ergibt. Der Laufwagenkorpus ist über einen Pendelzapfen mit der Grundplatte verbunden, sodass das gesamte Rollensystem schwenken und eventuelle Montagetoleranzen ausgleichen kann. Die Höhenregulierung erfolgt über Schrauben mit Kontermuttern — damit lässt sich die Schienenebene präzise relativ zu den Torpfosten einstellen, ohne Distanzstücke unterlegen zu müssen.
Der Laufwagen ist für eine Schiene mit dem Profil 80 × 80 × 5 mm ausgelegt und trägt Lasten bis 550 kg, was ihn zur geeigneten Lösung für mittelgroße und große Tore macht — sowohl im Wohnbereich als auch auf Industriegeländen.

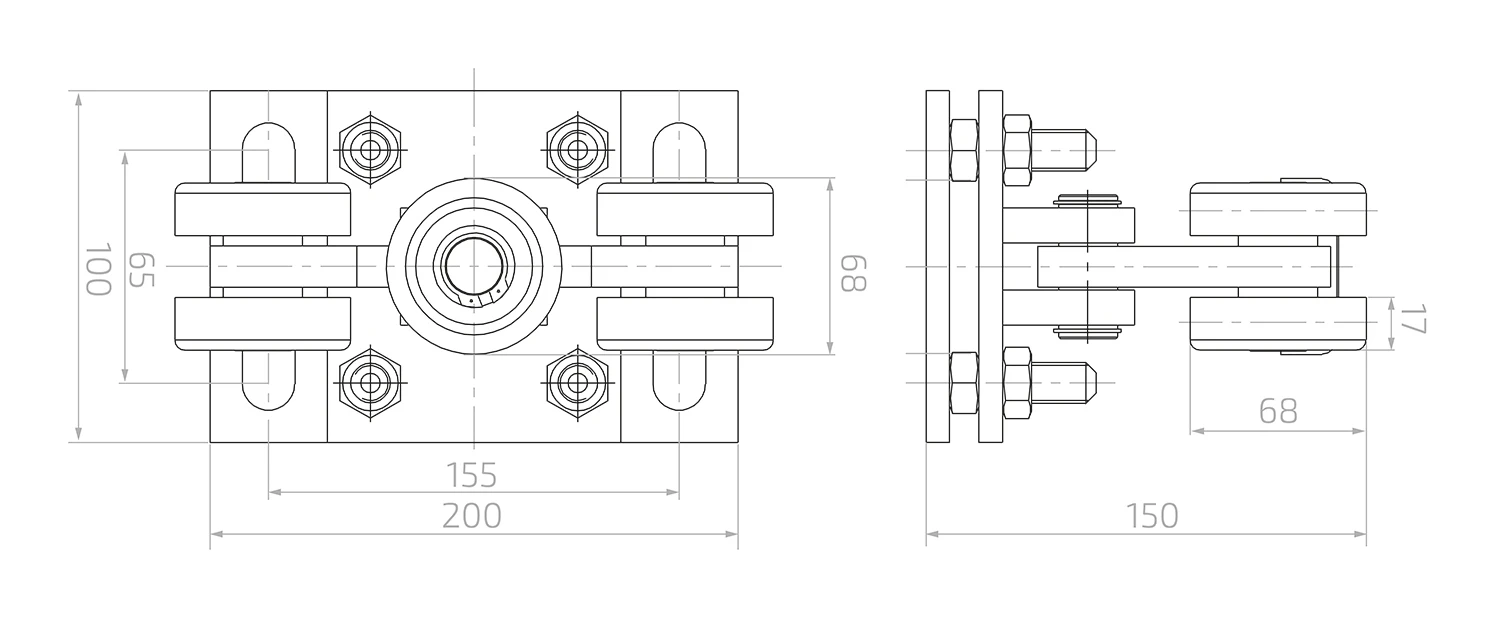

Abmessungen und technische Parameter
- Maximale Tragfähigkeit: 550 kg
- Anzahl der Rollen: 5 (4 vertikale Tragrollen + 1 horizontale Führungsrolle)
- Rollenmaterial: Stahl
- Oberflächenbehandlung: Verzinkt
- Schiene: Profil 80 × 80 × 5 mm
- Abmessungen der Grundplatte: 200 × 100 mm
- Lochabstand Montagebohrungen (längs): 155 mm
- Lochabstand Montagebohrungen (quer): 65 mm
- Rollendurchmesser: 68 mm
- Rollenbreite: 17 mm
- Breite der Rollenanordnung: 68 mm
- Gesamthöhe des Laufwagens: 150 mm
- Gewicht: 5,5 kg
- EAN: 5901289674652
Vorteile für den Monteur
- Pendelkonstruktion gleicht Montagetoleranzen und Bodenunebenheiten aus
- Höhenregulierung per Schrauben — schnelle und präzise Einstellung der Schienenebene
- Längsschlitze in der Montageplatte ermöglichen die Korrektur der Laufwagenposition nach der Verankerung
- Zinkbeschichtung gewährleistet Korrosionsbeständigkeit im Außenbereich
- Gelagerte Stahlrollen garantieren lange Lebensdauer und leisen Lauf
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Produkttyp | Einzelwagen |
| Rollenmaterial | Stahl |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 550 |
| Laufschienengröße | 80x80x5 |
| Laufsystemtyp | Laufsystem |
