Laufwagen 80 Stahlrollen für freitragende Schiebetore
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

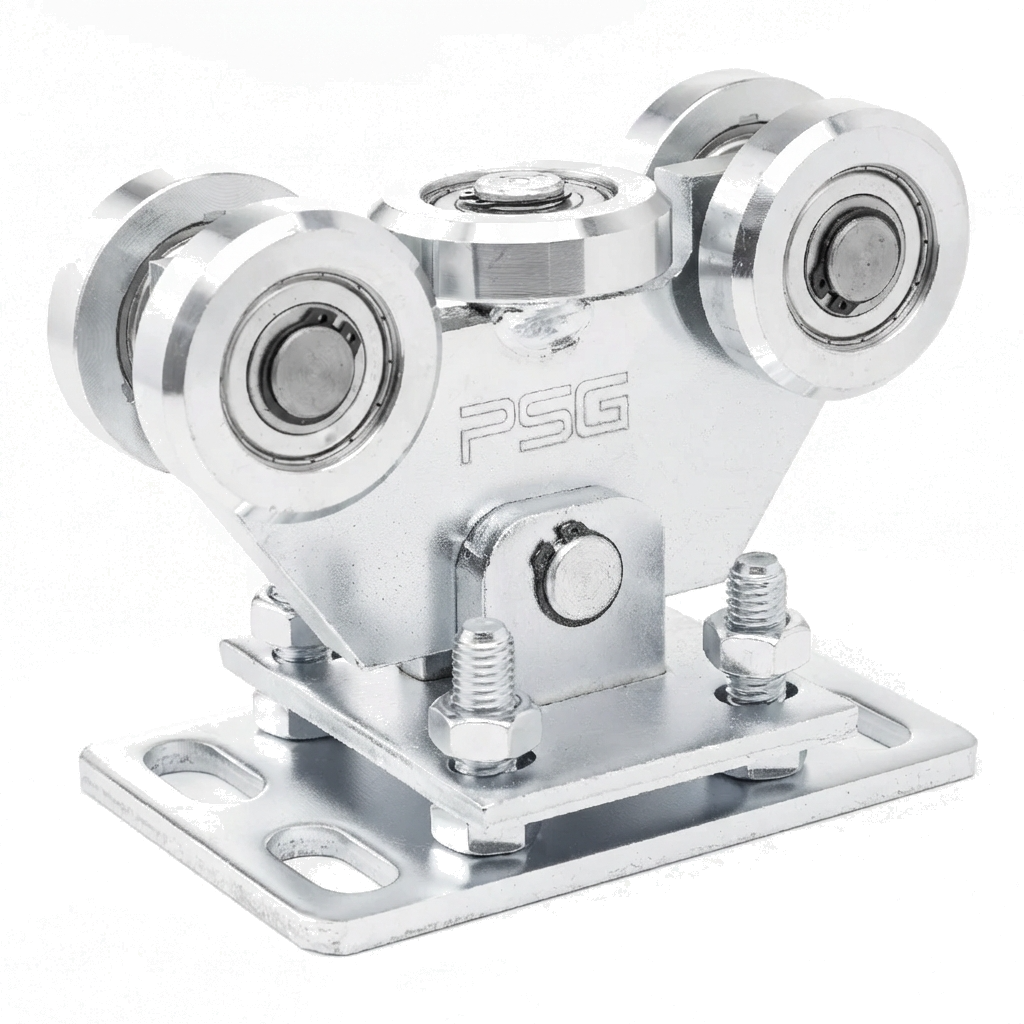

Laufwagen 80 für Schiebetor – 5-rollig, pendelnd, Stahlrollen
Laufwagen 80 ist ein robuster, 5-rolliger Pendelwagen für freitragende Schiebetore. Dank der Pendelkonstruktion passt er sich optimal an die Laufschiene an und gewährleistet einen ruhigen und leisen Torlauf auch bei hohen Belastungen – bis zu 750 kg.
Der Wagen ist mit 5 Stahlrollen ausgestattet, darunter eine Horizontalrolle, die eine stabile Führung des Tores in der Schiene gewährleisten. Die Verbindung mit der Montageplatte erfolgt über einen Zapfen, der eine pendelnde Anpassung an die Schiene und den Ausgleich kleiner Unebenheiten der Laufbahn ermöglicht.
Die Höhenregulierung erfolgt über Schrauben, was eine präzise Ausrichtung des Tores gegenüber Schiene und Untergrund ermöglicht. Dies ist besonders bei der Montage wichtig – es entfällt die Notwendigkeit, zusätzliche Unterlegscheiben oder Distanzelemente zu verwenden.
Technische Daten
- Laufschiene: 80×80×5 mm
- Maximale Traglast: 750 kg
- Anzahl der Rollen: 5 (davon 1 Horizontalrolle)
- Rollenmaterial: Stahl
- Oberfläche: galvanisch verzinkt
- Höhe (H): 155 mm
- Abmessungen der Montageplatte: 180×120 mm
- Gewicht: 6,2 kg

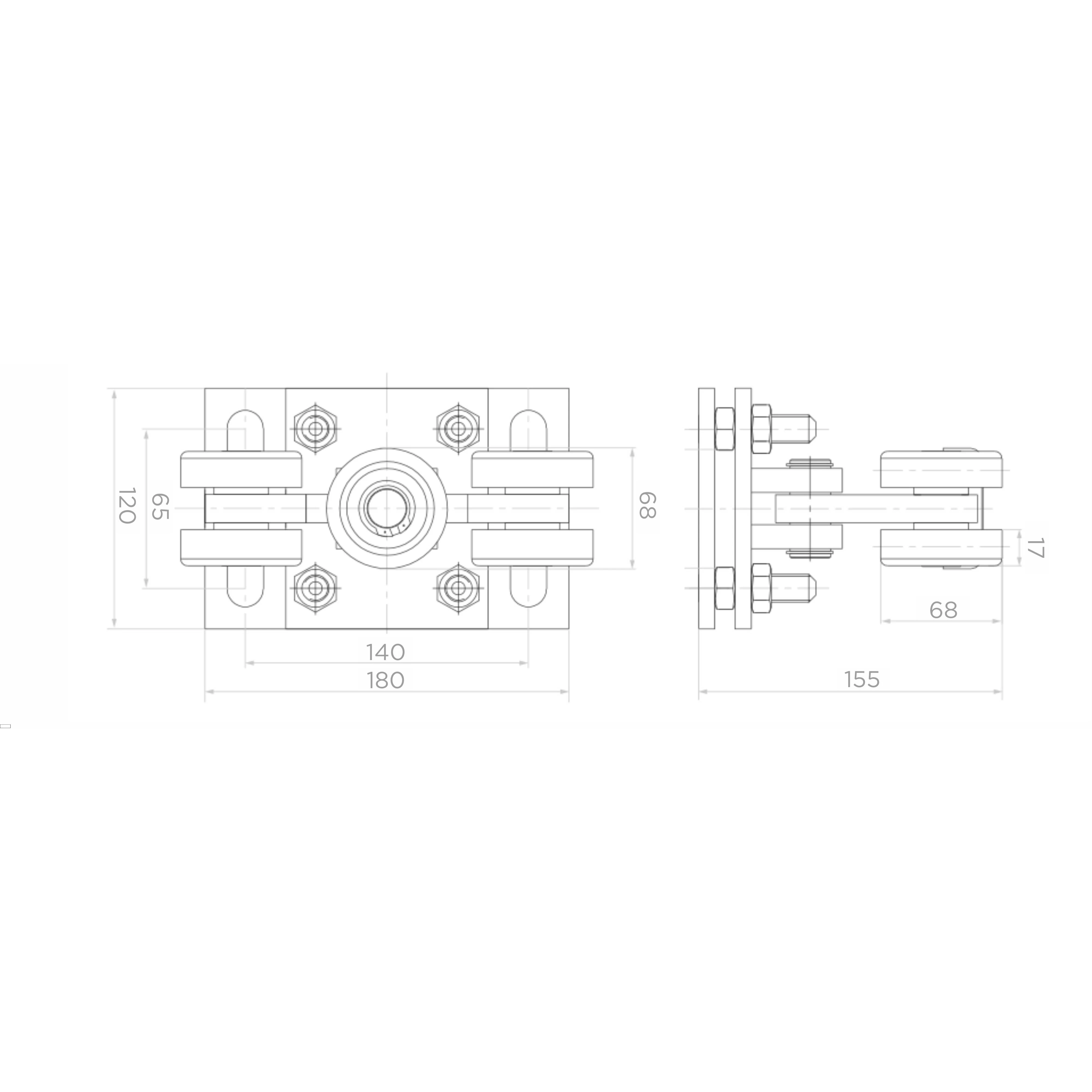

Abmessungen und technische Zeichnung

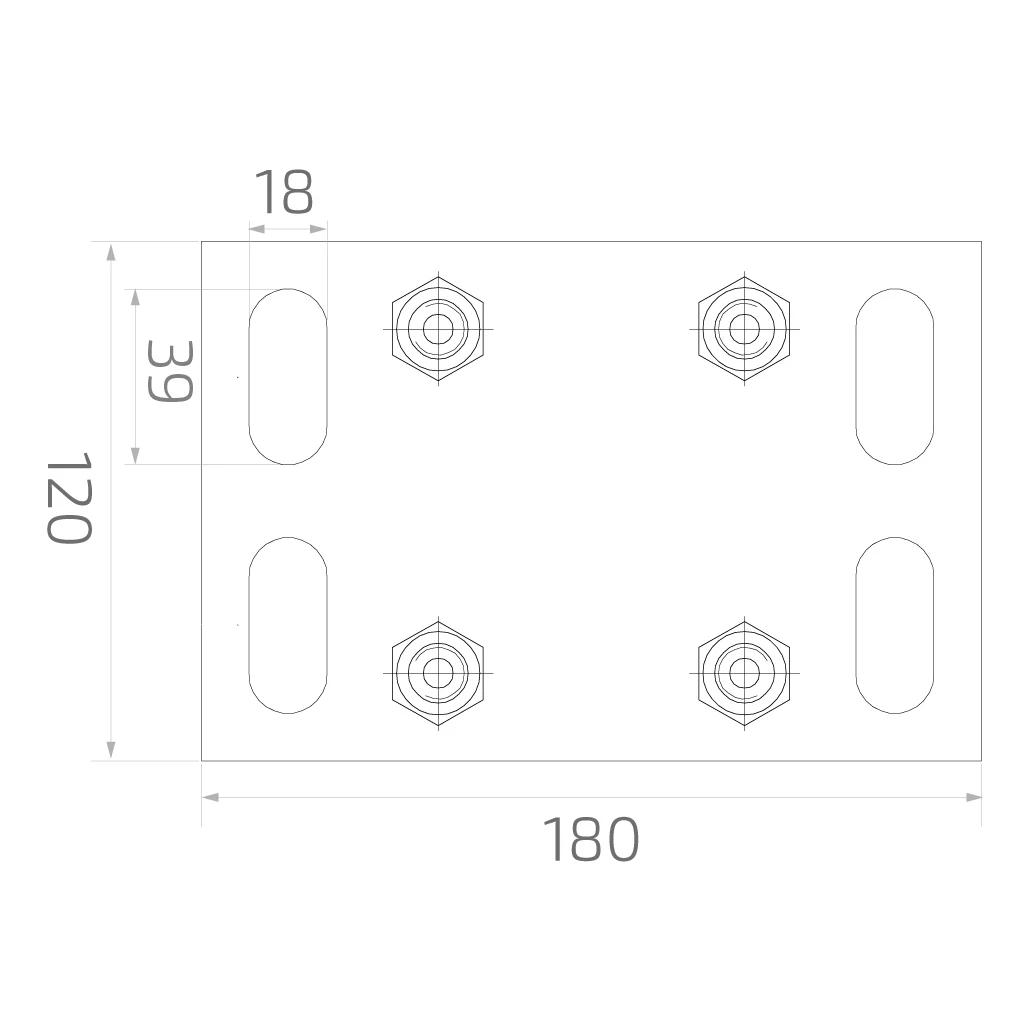

Die Montageplatte mit den Abmessungen 180×120 mm verfügt über Langlöcher (18×39 mm), die die Positionsregulierung des Wagens bei der Befestigung am Fundament erleichtern. Der Rollenabstand beträgt 140 mm in der Längsachse und 68 mm in der Querachse; die Gesamttiefe des Wagens mit Rollen beträgt 155 mm.
Wesentliche Vorteile
- Pendelkonstruktion – automatische Anpassung an die Laufschiene eliminiert Spannungen und verlängert die Lebensdauer des gesamten Systems
- Einstellbare Höhe – präzise Nivellierung des Tores mittels Regulierschrauben
- Traglast 750 kg – geeignet für schwere Industrie- und Grundstückstore
- Langlöcher in der Montageplatte – erleichtern die Montage und ermöglichen eine einfache Positionskorrektur
- Galvanische Verzinkung – Korrosionsschutz für dauerhaften Einsatz im Außenbereich
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Laufschienengröße | 80x80x5 |
| Produkttyp | Einzelwagen |
| Rollenmaterial | Stahl |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 750 |
| Laufsystemtyp | Laufsystem |
