Laufwagen-Paket 80 (6-rollig) + Zubehör KIT für freitragende Schiebetore
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Laufwagenpaket für Schiebetor 80 – 6-Rollen-Set mit Zubehör

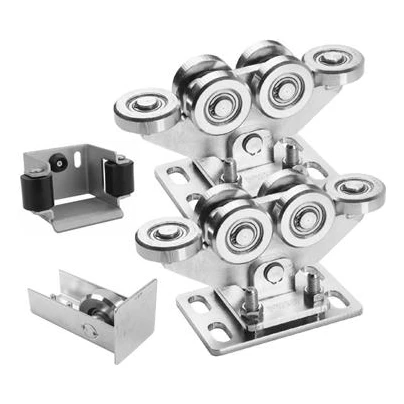

Komplettes Fahrsystem für freitragende Schiebetore bestehend aus zwei 6-Rollen-Laufwagen, einem Einlaufhalter sowie einer Einlaufrolle. Das Set ist für eine Schiene 80×80×5 mm ausgelegt und bietet eine Tragfähigkeit von bis zu 800 kg pro Laufwagen – die optimale Lösung für schwerere Tore mit vollflächigem Torblatt.
Der Einlaufhalter und die Einlaufrolle verteilen die Last auf eine größere Anzahl von Elementen, verlängern die Lebensdauer der Laufwagen und gewährleisten einen reibungslosen, störungsfreien Betrieb des Tores über einen langen Zeitraum. Alle Komponenten des Sets sind verzinkt, was eine zuverlässige Korrosionsbeständigkeit im Außenbereich garantiert.

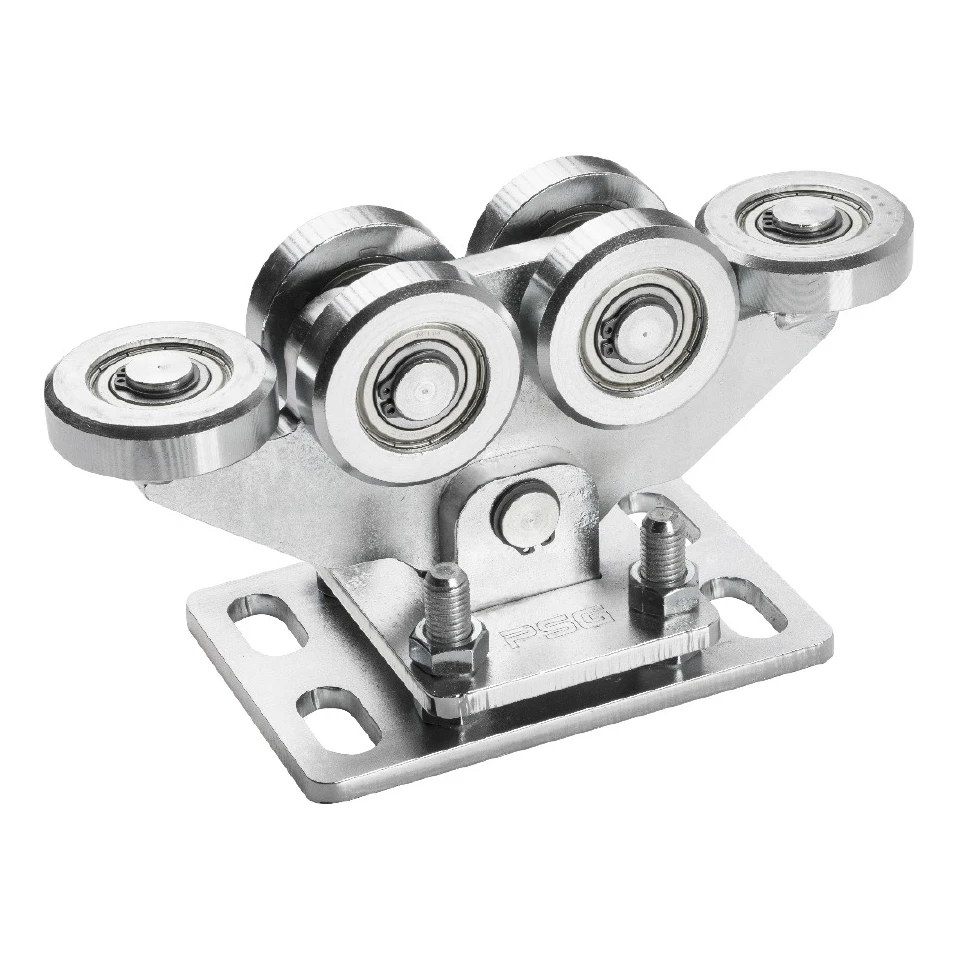

Der Laufwagen mit 6 Stahlrollen (darunter zwei Horizontalrollen) bildet das Herzstück des Schiebesystems. Die pendelnd gelagerte Konstruktion, die über einen Zapfen mit der Grundplatte verbunden ist, ermöglicht eine automatische Anpassung an die Torschiene und eliminiert Spannungen bei gleichmäßiger Lastverteilung.
Die Höhenregulierung erfolgt über Schrauben, was eine präzise Ausrichtung des Tores gegenüber dem Untergrund und der Führungsschiene ermöglicht. Die Montage ist dadurch schnell durchführbar, und spätere Positionskorrekturen sind einfach – ohne Demontage.
- Maximale Belastung pro Laufwagen: 800 kg
- Anzahl der Rollen: 6 Stk. (4 vertikal + 2 horizontal)
- Rollenmaterial: Stahl
- Verwendung: Schiene 80×80×5 mm
- Oberfläche: Verzinkt
- Menge im Set: 2 Stk.

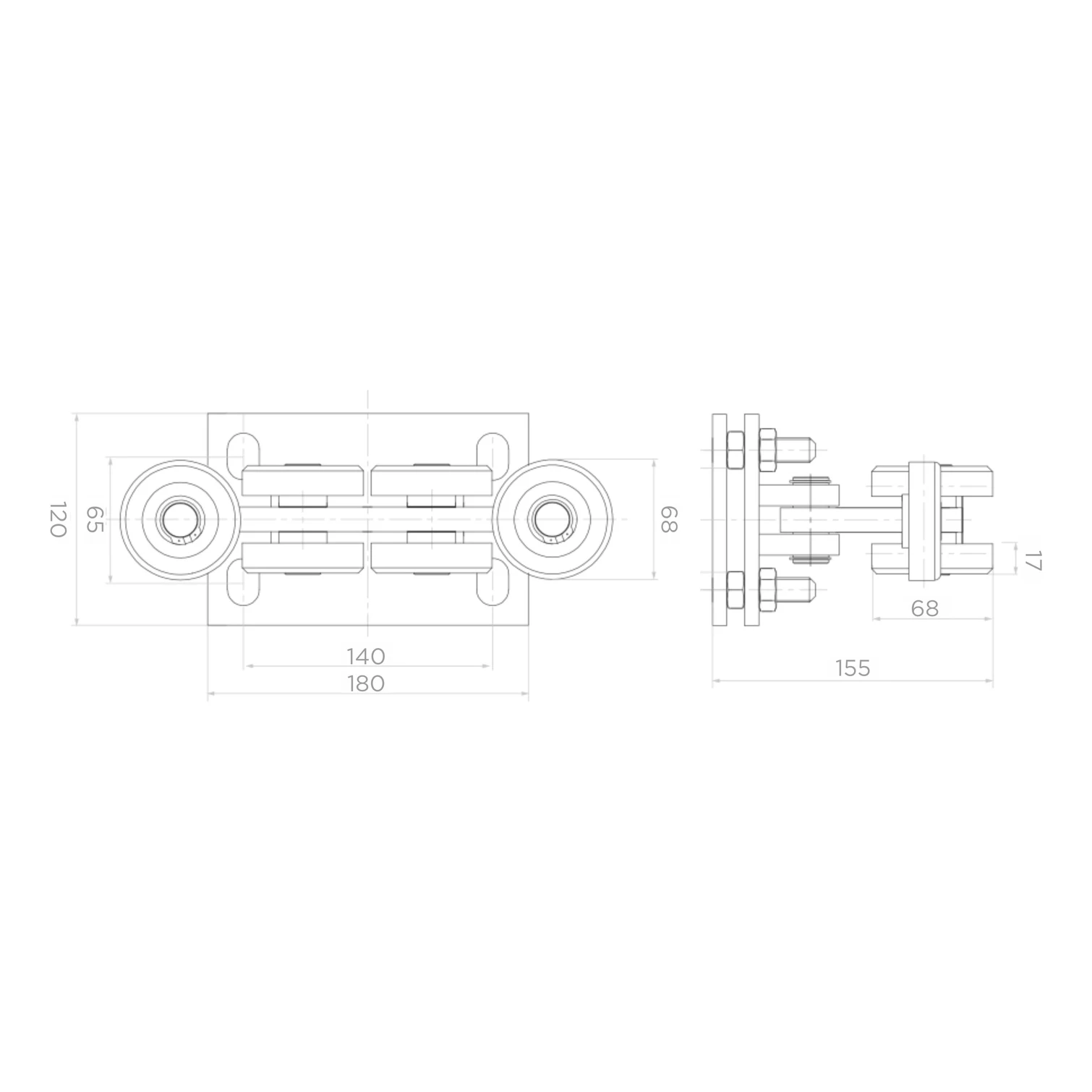

Abmessungen des Laufwagens:
- Länge der Grundplatte: 180 mm (Montagebohrungsabstand 140 mm)
- Breite: 120 mm (Rollenabstand 65 mm)
- Höhe: 68 mm
- Tiefe mit Befestigungselementen: 155 mm
- Zapfenhöhe: 17 mm

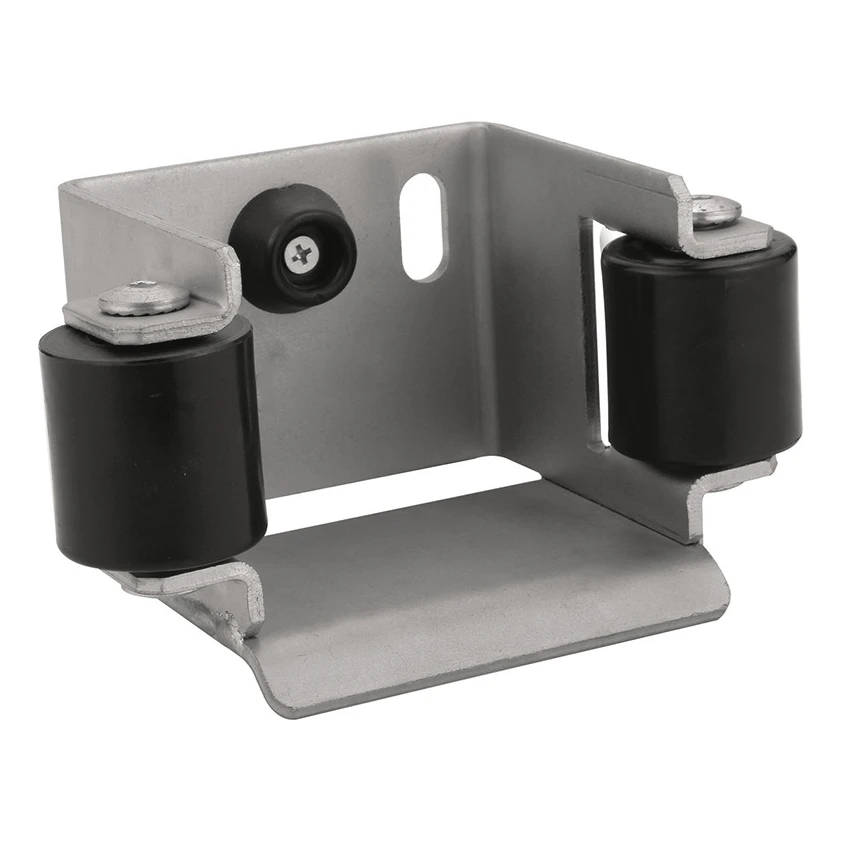

Der Einlaufhalter stabilisiert das Tor in geschlossener Position und führt es dank zweier Kunststoffrollen präzise auf die richtige Bahn. Der Rollenabstand beträgt 88 mm, was eine exakte Führung der 80×80-mm-Schiene mit ausreichend Betriebsspiel gewährleistet.
Auf der Rückwand befinden sich zwei Montagebohrungen sowie ein Gummipuffer, der den Aufprall des Tores in geschlossener Position dämpft, die Konstruktion schützt und die Geräuschentwicklung reduziert.

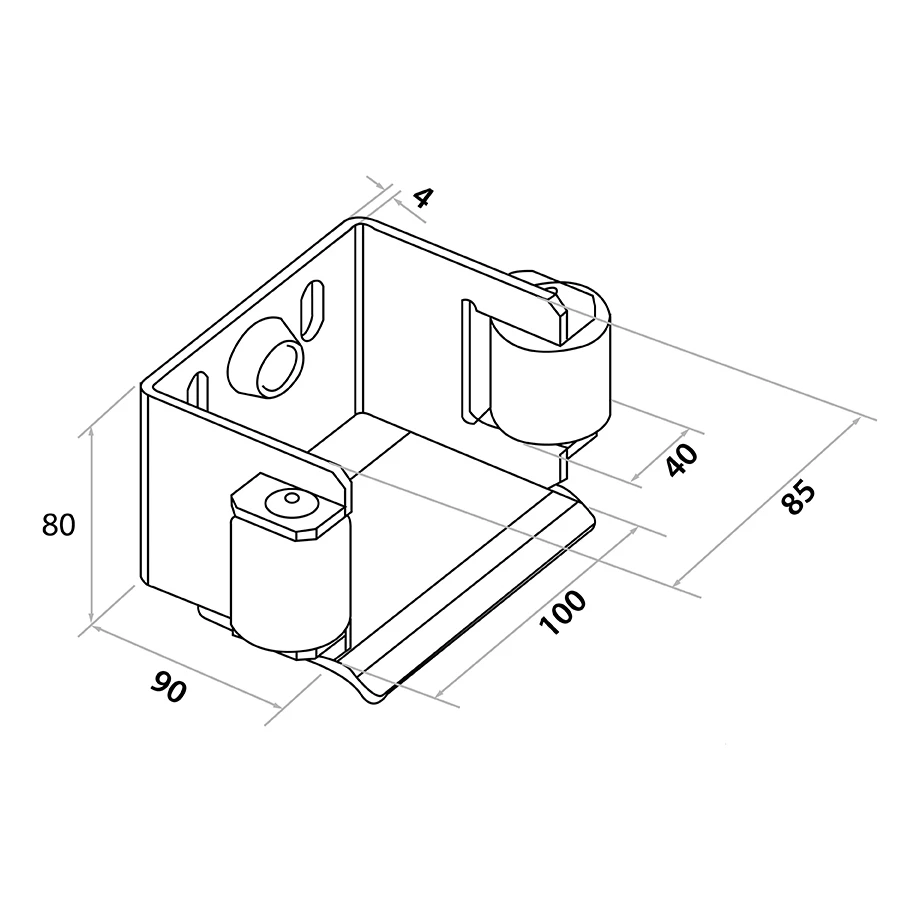

- Abmessungen des Halters: 100 × 90 × 85 mm
- Lichte Innenbreite: 80 mm
- Blechstärke: 4 mm
- Abstand zwischen den Rollen: 88 mm
- Rollen: Kunststoff
- Verwendung: Schiene 80×80 mm
- Oberfläche: Verzinkt
- Menge im Set: 1 Stk.

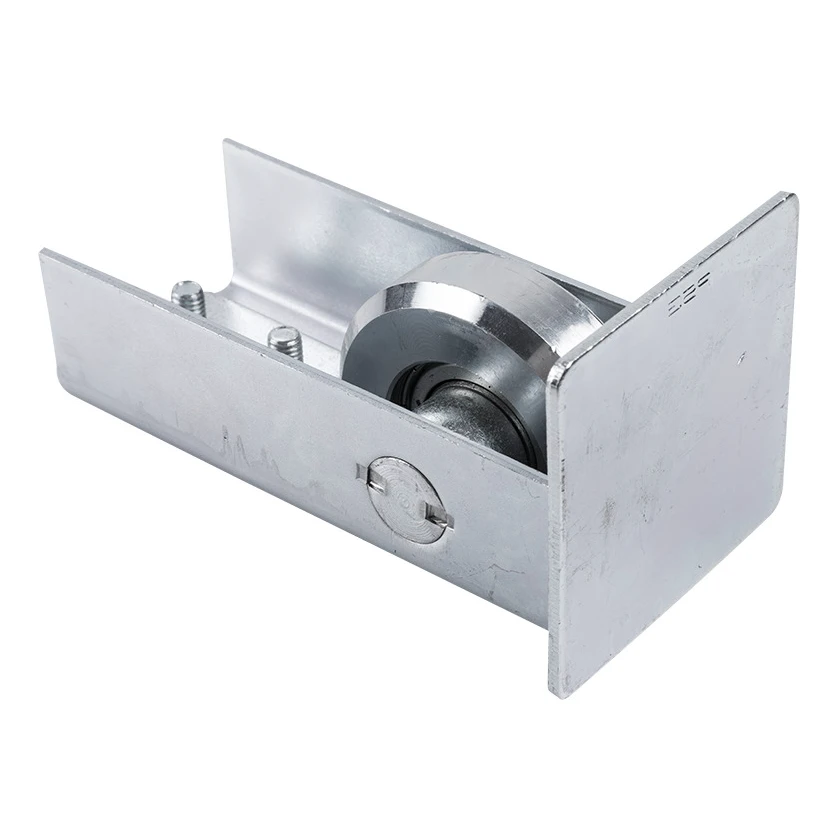

Die Einlaufrolle wird am Anfang der Schiene des freitragenden Schiebetores montiert. Ihre Hauptaufgabe besteht darin, die Schiene beim Schließen des Tores sanft auf die Laufwagen einzuführen, was die Lebensdauer der Laufrollen erheblich verlängert. Zusätzlich schützt sie vor Schnee- und Eisansammlungen in der Laufbahn.

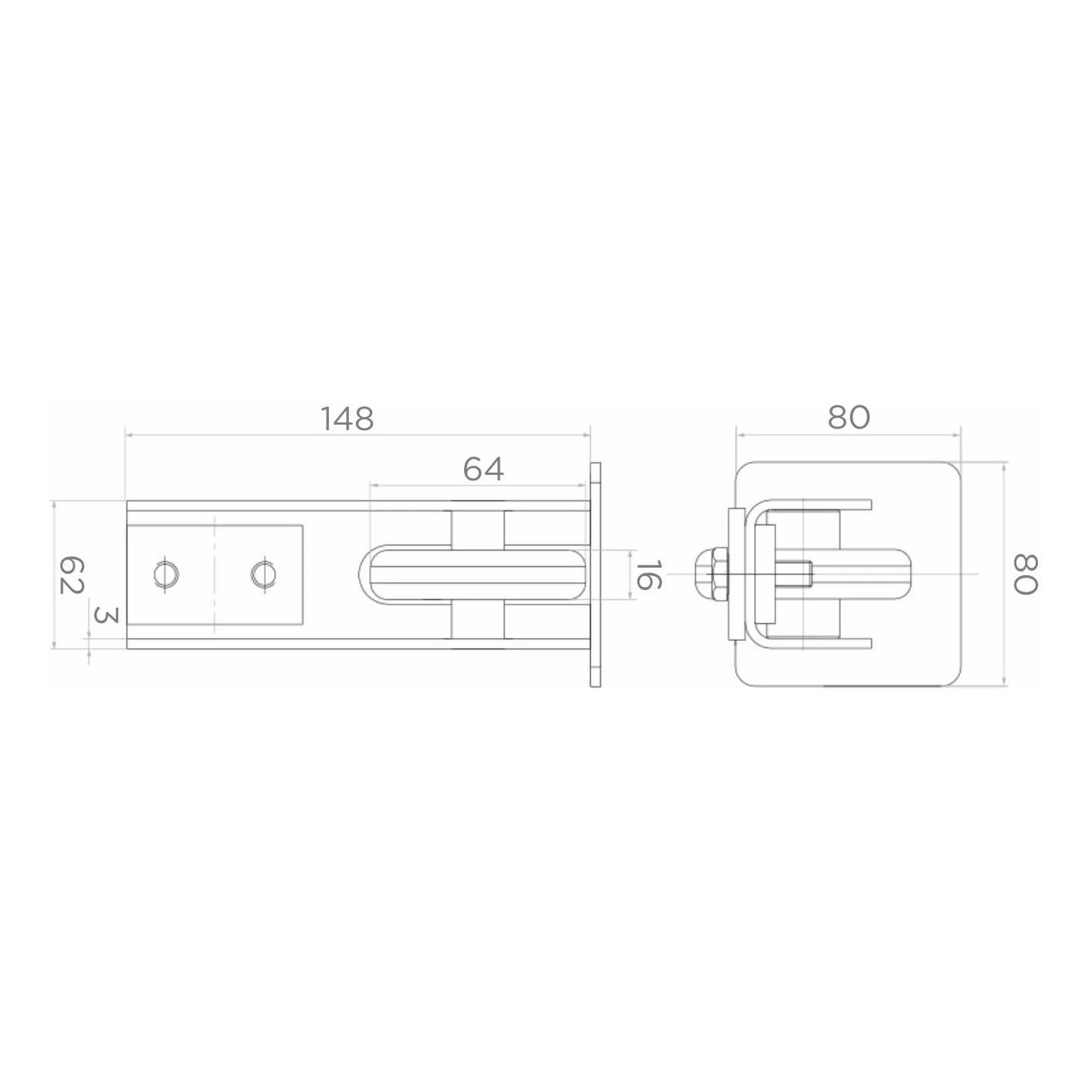

- Abmessungen: 148 × 62 mm
- Gehäusebreite: 80 mm
- Blechstärke: 3 mm
- Höhe mit Rolle: 16 mm
- Montagebohrungsabstand: 64 mm
- Verwendung: Schiene 80×80×5 mm
- Oberfläche: Verzinkt
- Montageschrauben: im Lieferumfang enthalten
- Menge im Set: 1 Stk.
- Laufwagen 80 (6-rollig, Stahl): 2 Stk.
- Einlaufhalter mit Führungsrollen: 1 Stk.
- Einlaufrolle mit Montageschrauben: 1 Stk.
Das komplette Paket ermöglicht die Inbetriebnahme eines freitragenden Schiebetores, ohne einzelne Komponenten separat bestellen zu müssen – eine Bestellposition, volle Funktionalität.
Technische Daten des Sets:
- Kompatibilität: Schiene 80×80×5 mm
- Maximale Belastung pro Laufwagen: 800 kg
- Gewicht des Sets: 16,6 kg
- EAN: 5903313203548
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Max. Tragkraft [kg] | 800 |
| Laufschienengröße | 80x80x5 |
| Produkttyp | Paket / KIT mit Zubehör |
| Rollenmaterial | Stahl |
| Anzahl Rollen [szt.] | 6 |
| Laufwagenausführung | Schwenkbar |
| Laufsystemtyp | Laufsystem |
