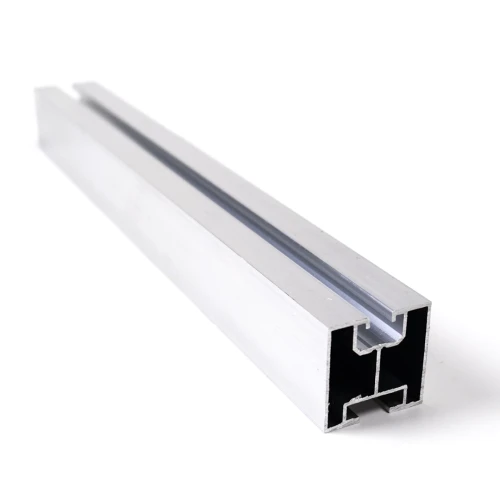

  • Aluminiumprofil 625cm 40x40 für Hammerkopfschrauben PV-01-11 (1)
  • Aluminiumprofil 625cm 40x40 für Hammerkopfschrauben PV-01-11 (2)
  • Aluminiumprofil 625cm 40x40 für Hammerkopfschrauben PV-01-11 (3)
Synerga

Aluminiumprofil 625cm 40x40 für Hammerkopfschrauben

Zum Produkt-Feedback

Aluminium-Montageprofil 6060 mit Abmessungen 40x40 mm und Länge 625 cm, konzipiert für die Befestigung von Photovoltaikmodulen mittels Hammerkopfschrauben M10. Kompatibel mit Mittel- und Endklemmen, erweiterbar durch Verbinder.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 36,99 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Wählen Sie die Menge und Größe der Verpackung

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] Profile montażowe #6

  • Länge [mm] 6250
  • Profil [mm] 40×40
  • Nuttyp Hammerkopfnut
  • Oberfläche Natur

Beschreibung

PV-Montageprofil 40 × 40 mm
40 × 40 mmQuerschnitt
625 cm6250 mm
Aluminium 6060blank
1,1 mmWandstärke
ca. 0,89 kg/mGewicht pro Meter

Länge 625 cm – Lieferung per Lkw (FTL)

Profile dieser Länge versenden wir ausschließlich per Lkw; die Kosten richten sich nach dem Bestellgewicht und werden im Warenkorb angezeigt. Kürzere Längen: bis 240 cm per Spedition, bis 195 cm per Paketdienst.

Videos zum ProduktSehen Sie das Profil aus der Nähe und wie die Systemelemente montiert werden.

Einsatzbereich

Aluminium-Montageschiene für Photovoltaikanlagen. Oben auf dem Profil werden die Module mit Mittel- und Endklemmen befestigt, unten wird das Profil an Dachhaken, Adapter oder Montagedreiecke geschraubt.

  • ✓Sie montieren Photovoltaikmodule auf Dachhaken, Adaptern oder Montagedreiecken.
  • ✓Die Modulklemmen befestigen Sie mit M8 (oberer Kanal).
  • ✓Das Profil verbinden Sie mit dem Haken oder Adapter über eine Hammerkopfschraube M10 Typ 28/15 mit Flanschmutter (unterer Kanal).
  • ✓Sie benötigen eine Länge von 625 cm – andere Längen finden Sie in der Vergleichstabelle unten.

Profile nicht verwechseln

Haben Sie Sechskantschrauben M10? Wählen Sie das Profil für Sechskantschrauben M10 – dieses Profil hat einen unteren Kanal für Hammerkopfschrauben.

Profilquerschnitt

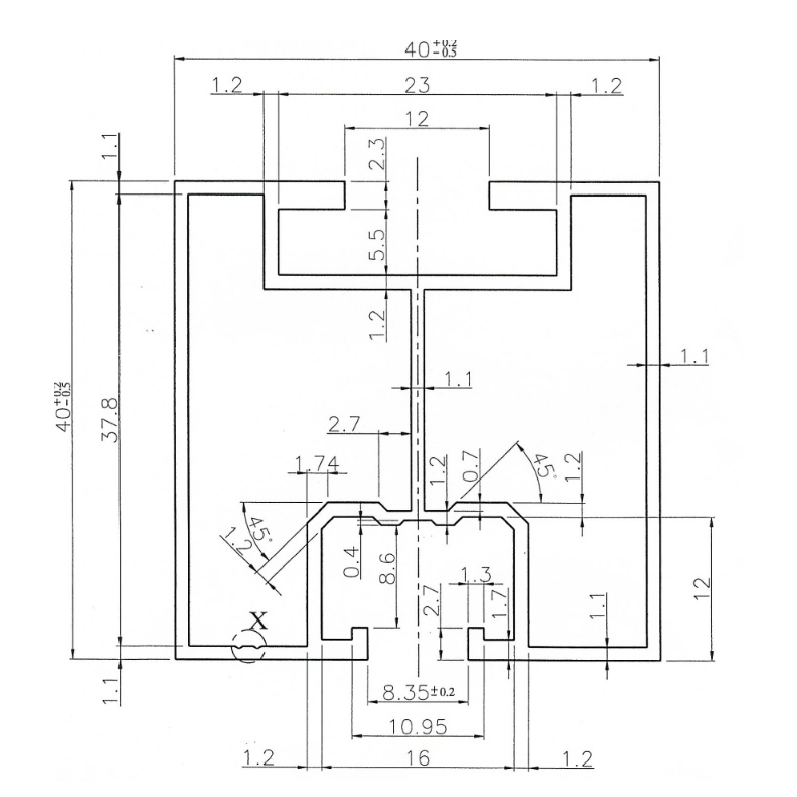

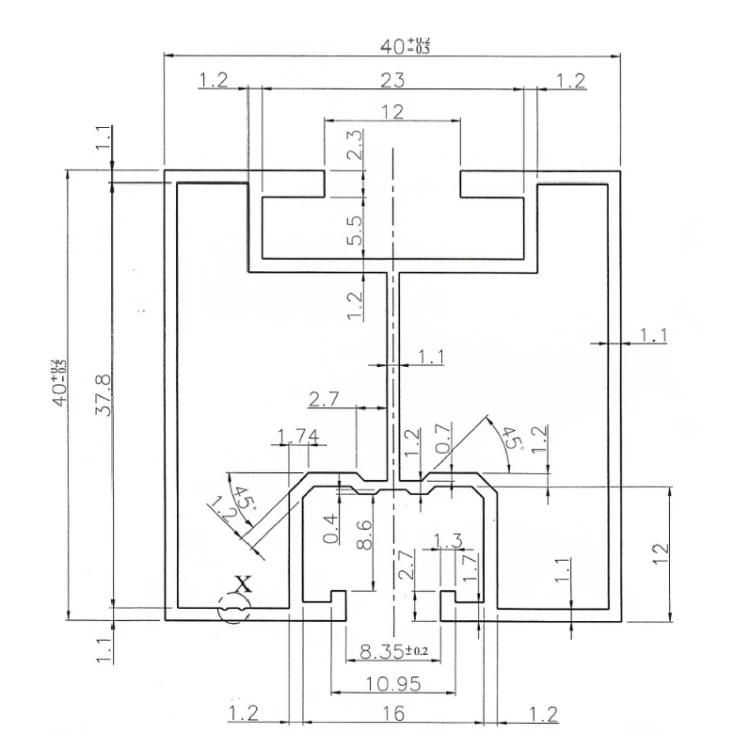

Querschnittszeichnung des Profils 40 × 40 mm: Breite 40 mm, Höhe 40 mm, Schlitz oberer Kanal 8,35 mm, Schlitz unterer Kanal 12 mm
Querschnitt vergrößern
ObenKanal für Modulklemmen (M8)UntenKanal für Hammerkopfschrauben M10 28/15

Schematische Zeichnung, Nennmaße in mm. Die Herstellerzeichnung mit Toleranzen finden Sie in den Downloads.

Auswahl der Befestigung

Vierkantmutter DIN 557 M8Oberer Kanal · Schlitz 8,35 mm, Breite 16 mmNutenstein M8 oder Vierkantmutter DIN 557 M8
Für Mittel- und Endklemmen der Module – Klemmen passend zur Rahmenhöhe wählen.
Schraube M10×25Unterer Kanal · Schlitz 12 mm, Breite 23 mmSchraube M10×25
Schraube M10×30
Schraubenlänge passend zur Befestigung wählen. Für Dachhaken, Adapter oder Montagedreiecke.
Flanschmutter M10MutterFlanschmutter M10
Für die Schraube im unteren Kanal.
VerlängerungProfilverbinder – separat erhältlich

Hinweis

Stützabstand und Tragfähigkeit legt die Statik fest – unter Berücksichtigung von Schnee- und Windlasten sowie der Dachkonstruktion.

Technische Daten

Querschnitt40 × 40 mm
Länge6250 mm
Wandstärke1,1 mm
Schlitz oberer Kanal8,35 mm
Breite oberer Kanal16 mm
Schlitz unterer Kanal12 mm
Breite unterer Kanal23 mm
LegierungAluminium 6060
Oberflächeblank (unbeschichtet)
Gewicht pro Meterca. 0,89 kg/m

Nennmaße laut Datenblatt des Herstellers; Gewicht ist ein Näherungswert.

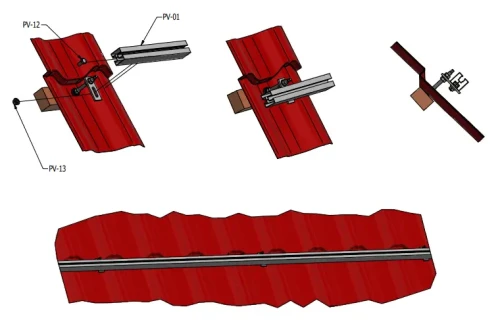

MontagebeispielMontagebeispiel vergrößern

Herstellerdarstellung: Profil über den unteren Kanal mit den Befestigungen auf einem Trapezblechdach verschraubt.
