Verstellbares Scharnier mit rechteckigem Schild M16 85x55 mm

Zum Produkt-Feedback

Scharnier für Gartentore aus verzinktem Stahl, Gewinde M16, Schild 85×55 mm mit vier Langlöchern. Nachträgliche Justierung nach der Montage, Belastung pro Paar bis 65 kg.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 4,42 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Stunden

Produkteigenschaften

[PIM] zawiasy #113

  • Verstellung Ja
  • Gewindeart M16
  • Durchmesser 12
  • Montageart Mit Schild
  • Material Stahl

Beschreibung

Verstellbares Scharnier mit rechteckigem Schild M16 85x55 mm für Gartentore

Verstellbares Scharnier mit rechteckigem Schild ist ein robustes Montageelement für die Installation von Gartentoren. Dank des M16-Gewindes und der Möglichkeit der Nachjustierung jederzeit nach Abschluss der Montage ermöglicht das Scharnier eine präzise Anpassung der Torflügelstellung — selbst bei Durchhängen der Konstruktion oder thermischen Verformungen durch extreme Witterungsbedingungen.

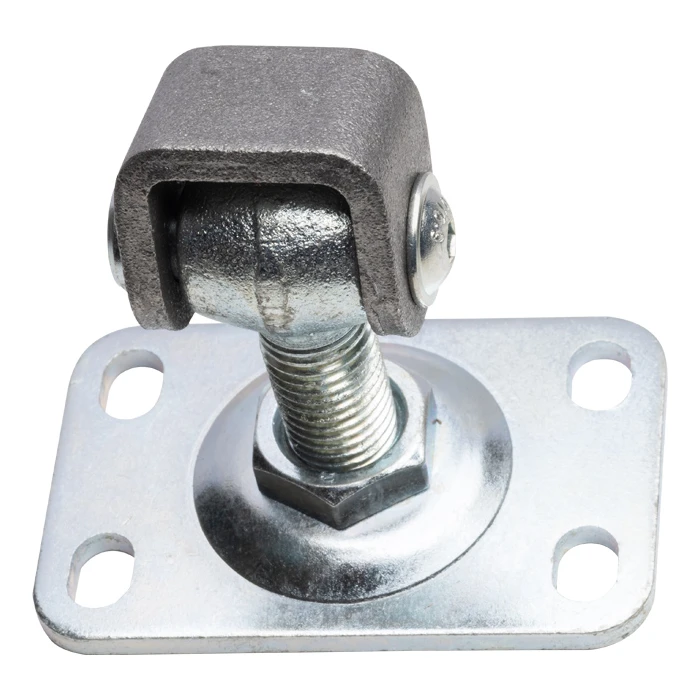

Verstellbares Scharnier mit rechteckigem Schild M16 – Produktansicht
Verstellbares Scharnier mit rechteckigem Schild M16 – Produktansicht

Das rechteckige Schild mit den Abmessungen 85 × 55 mm ist mit vier Langlöchern ausgestattet, was eine solide Verschraubung am Pfosten gewährleistet und die Positionskorrektur während der Installation erleichtert. Die Konstruktion aus verzinktem Stahl garantiert hohe Korrosionsbeständigkeit — das Scharnier ist vollständig für den jahrelangen Außeneinsatz geeignet. Das Scharnieröse hat eine schwarze Oberflächenbehandlung.

Die Verstellung erfolgt über die Mutter an der Gewindeschraube — sie muss nur angezogen oder gelockert werden, um Geometrieänderungen des Torflügels zu kompensieren. Dies ist besonders wichtig bei Montagen von Metalltoren, wo saisonale Temperaturschwankungen das Schrumpfen und Ausdehnen der Stahlelemente verursachen können.

Technische Parameter

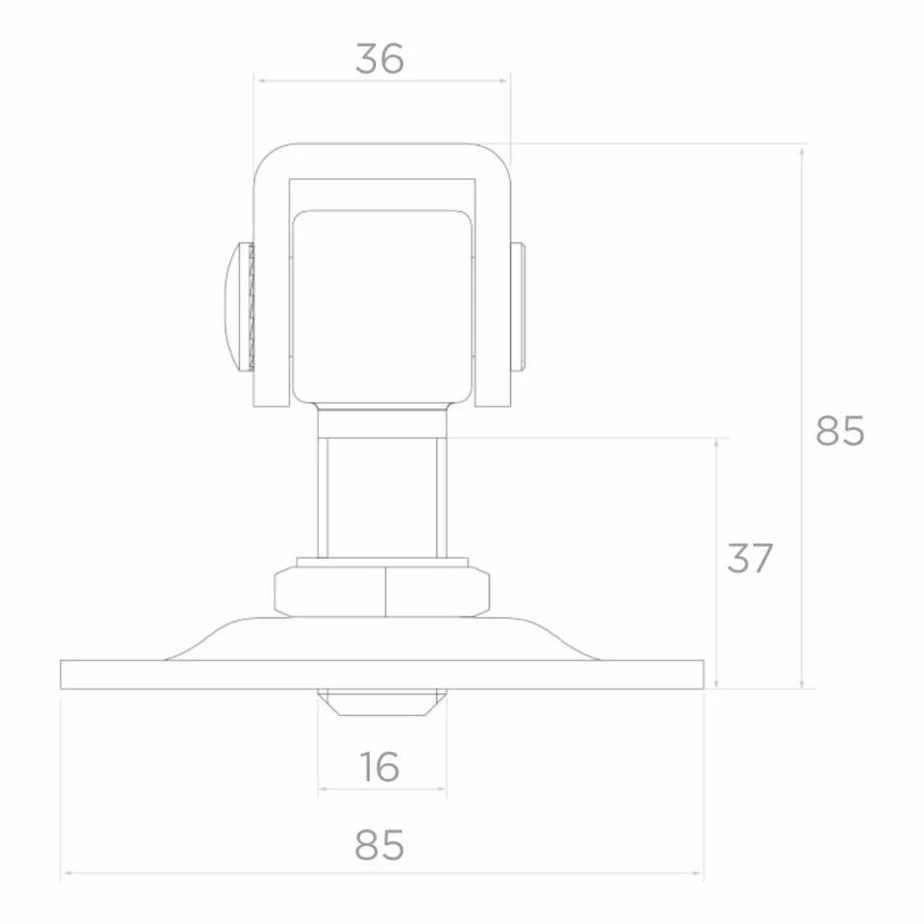

Verstellbares Scharnier M16 – technische Zeichnung mit Abmessungen
Verstellbares Scharnier M16 – technische Zeichnung mit Abmessungen
  • Material: verzinkter Stahl
  • Gewinde: M16
  • Schildabmessung: 85 × 55 mm
  • Breite des Öses: 36 mm
  • Gesamtlänge: 72 mm
  • Schraubenlänge: 37 mm
  • Gesamthöhe: 85 mm
  • Gewicht: 0,38 kg
  • Zulässige Belastung pro Scharnierpaar bei Torflügel mit 2 m Länge: 65 kg

Vorteile für den Installateur

  • Schnelle und einfache Montage dank vier Langlöchern im Schild
  • Nachträgliche Justierung nach abgeschlossener Montage möglich — ohne Demontage des Torflügels
  • Verzinkte Oberfläche gewährleistet jahrelangen Korrosionsschutz
  • Hohe Ausführungsqualität führt zu Widerstandsfähigkeit gegen mechanische Beschädigungen und Belastungen

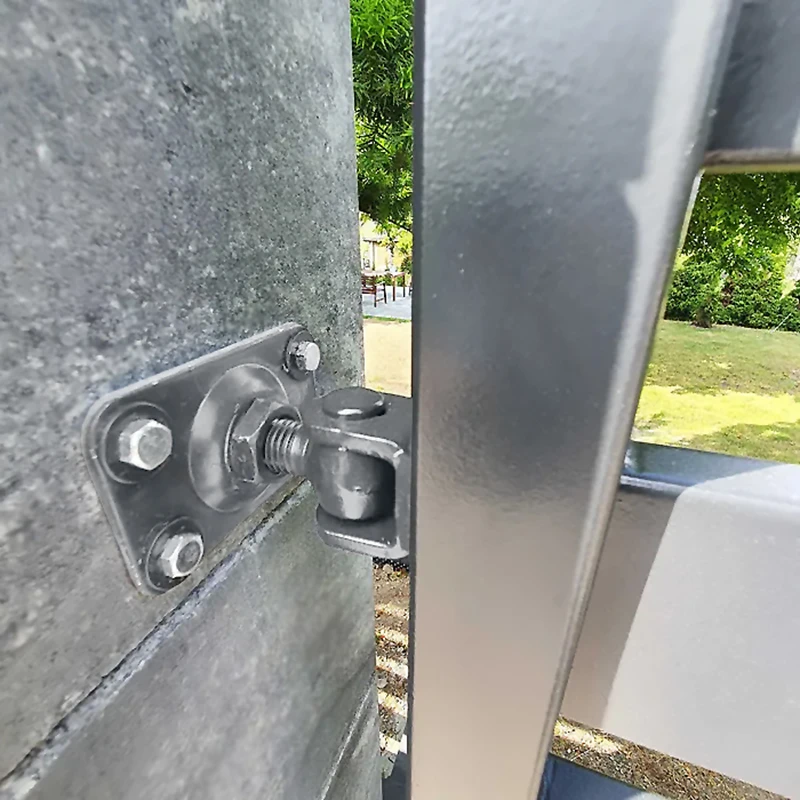

Verstellbares Scharnier mit rechteckigem Schild – Montage am Gartorpfosten
Verstellbares Scharnier mit rechteckigem Schild – Montage am Gartorpfosten

Das Foto zeigt eine beispielhafte Montage des Scharniers an einem Betonpfosten eines Gartentors. Das Schild wurde mit vier Schrauben befestigt und das Scharnieröse umfasst das Profil des Torflügels. Diese Art von Lösung bewährt sich sowohl bei Stahl- als auch bei Aluminiumtoren — überall dort, wo eine zuverlässige, verstellbare Scharnierkonstruktion erforderlich ist.
