Dromet Ringankerbolzen PSRe M8x90/20 verzinkt
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringschraubanker PSRe M8x90/20 verzinkt für Beton
Der Ringschraubanker Dromet PSRe M8x90/20 ist eine bewährte Lösung für die dauerhafte Befestigung von Konstruktionen in Betonuntergründen. Er ist für die professionelle Montage von Profilen, Metallkonstruktionen, Gitterrosten, Geländern, Maschinen und anderen Ausstattungselementen von Gebäuden vorgesehen. Dank der Europäischen Technischen Zulassung ETA 05/0242, des CE-Zertifikats sowie der nationalen Zulassung AT-15-7574/2008 gewährleistet er die Übereinstimmung mit den Anforderungen der Baunormen und volle Planungssicherheit.
Konstruktion und Material
Der Anker PSRe verfügt über eine Ringkonstruktion, die eine gleichmäßige Spreizung im Montageloch und eine hohe Verankerungstragfähigkeit gewährleistet. Er besteht aus Baustahl mit einem Korrosionsschutz in Form von galvanischem Zink. Mutter und Unterlegscheibe sind im Lieferumfang enthalten — der Anker ist sofort einsatzbereit, ohne dass zusätzliche Teile nachgekauft werden müssen.
Anwendung
Der Anker ist für die Befestigung in Untergründen aus ungerissenem Beton mind. der Klasse B20 (C16/20), Naturstein mit dichtem Gefüge sowie Vollziegel vorgesehen. Ideal für die Montage von Tragkonstruktionen für Photovoltaikmodule, die Installation von Montageschienen, die Befestigung von Geländerpfosten, die Fundamentierung von Geräten sowie alle Verbindungen, die eine hohe Tragfähigkeit und Zertifizierung erfordern.
Abmessungen und technische Parameter
- Bezeichnung: PSRe 8x90/20
- Gewinde: M8
- Bohrdurchmesser (Ø): 8 mm
- Gesamtlänge (L): 90 mm
- Dicke des zu befestigenden Elements (E): 20 mm
- Verankerungstiefe (F): 65 mm
- Bohrlochtiefe (D): 100 mm
- Material: Baustahl, galvanisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- Gewicht: 0,034 kg
- EAN: 5907518688612
- Verkaufseinheit: Stück

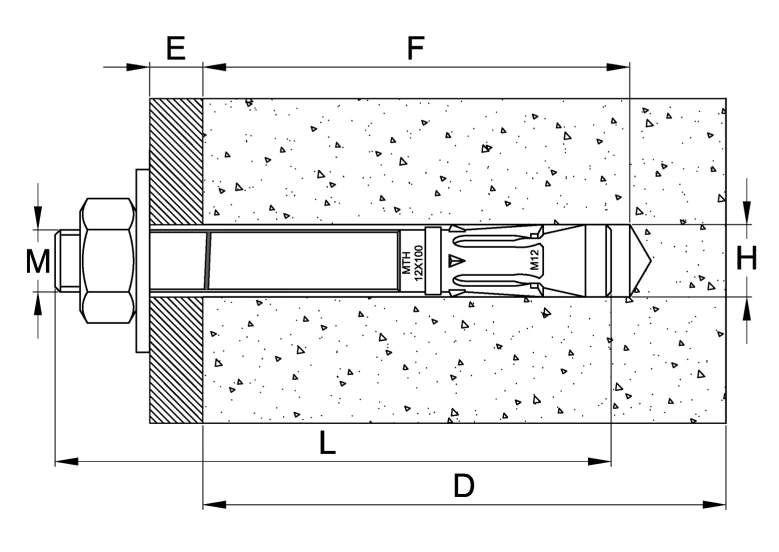

Maßbezeichnungen im Schema: M — Gewinde, E — Dicke des zu befestigenden Elements (herausragender Teil), F — Verankerungstiefe, L — Gesamtlänge des Ankers, D — Bohrlochtiefe im Beton, H — Durchmesser des Montagelochs.
Zertifikate und Zulassungen
- Europäische Technische Zulassung: ETA 05/0242
- Zertifikat: CE
- Nationale technische Zulassung: AT-15-7574/2008
Montagehinweise
Das Montageloch muss senkrecht zur Untergrundfläche gebohrt und gründlich vom Bohrstaub gereinigt werden. Der Anker sollte sich mit leichten Hammerschlägen in das Loch einsetzen lassen. Die Montage ist mit einem Drehmomentschlüssel durchzuführen — dies gewährleistet das richtige Anzugsmoment und die korrekte Spreizung des Ankers. Nach dem Spreizen des Ankers sollte die Unterlegscheibe unter der Mutter fest gegen das zu befestigende Element gedrückt sein. Die in der Technischen Zulassung AT-15-7574/2008 angegebenen Parameter dürfen nicht überschritten werden.
Technische Daten
| Gewindeart | M8 |
| Länge [mm] | 90 |
