Dromet Ringankerbolzen PSRe M8x75/5 verzinkt

Zum Produkt-Feedback

Der Ringschraubanker PSRe 8x75/5 von Dromet, elektrolytisch verzinkt, aus Baustahl. Für ungerissenen Beton min. B20, Naturstein und Vollziegel. Gewinde M8, Länge 75 mm, Setztiefe 65 mm, Gewicht 0,03 kg. Zertifikate ETA 05/0242, CE, AT-15-7574/2008.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 0,47 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Stunden

Produkteigenschaften

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Gewindeart M8
  • Länge [mm] 75

Beschreibung

Dromet Ringschraubanker PSRe M8x75 mm verzinkt für Beton

Ringschraubanker Dromet PSRe M8x75 — Gesamtansicht mit Mutter und Unterlegscheibe
Ringschraubanker Dromet PSRe M8x75 — Gesamtansicht mit Mutter und Unterlegscheibe

Der Ringschraubanker PSRe 8×75/5 der Marke Dromet ist ein bewährtes mechanisches Befestigungselement für die dauerhafte Befestigung von Konstruktionen in ungerissenem Beton min. B20, in Naturstein mit dichtem Gefüge sowie in Vollziegel. Dank der Ringkonstruktion mit Mutter und Unterlegscheibe gewährleistet das Verbindungselement eine hohe Tragfähigkeit und sichere Lastübertragung — die ideale Wahl für die Montage von Profilen und Metallkonstruktionen, Gitterrosten, Geländern, Maschinen sowie Ausstattungselementen von Objekten.

Der Anker ist aus Baustahl gefertigt mit einem Korrosionsschutz in Form von galvanischer Verzinkung, was Korrosionsbeständigkeit in Innenräumen und bei mäßiger Feuchtigkeit gewährleistet. Das Produkt verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Zulassung AT-15-7574/2008 — es erfüllt die höchsten normativen Anforderungen für Befestigungen im Bauwesen.

Technische Parameter

  • Bezeichnung: PSRe 8x75/5
  • Gewinde: M8
  • Bohrdurchmesser (Ø): 8 mm
  • Gesamtlänge (L): 75 mm
  • Dicke des zu befestigenden Elements (E): 5 mm
  • Verankerungstiefe (F): 65 mm
  • Bohrlochtiefe (D): 100 mm
  • Material: Baustahl, galvanisch verzinkt
  • Konstruktion: Ringform mit Mutter und Unterlegscheibe
  • Gewicht: 0,03 kg
  • EAN: 5902706873009
  • Verkaufseinheit: Stück

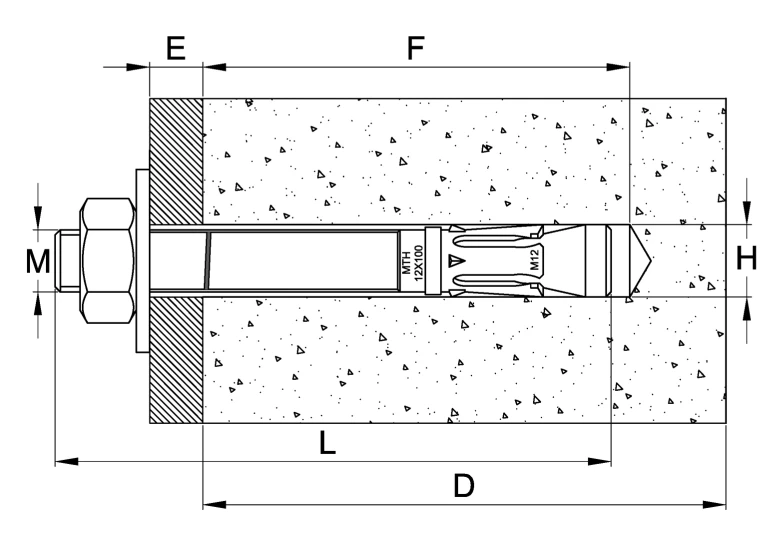

Schnittzeichnung der Montage des Ringschraubankers PSRe im Beton mit Maßangaben M, E, F, L, D, H
Schnittzeichnung der Montage des Ringschraubankers PSRe im Beton mit Maßangaben M, E, F, L, D, H

Montageschema und Maße

Die Schnittzeichnung zeigt die korrekte Einbaumethode des Ankers im Betonuntergrund. Die wichtigsten Montagemaße sind im Schema gekennzeichnet:

  • M — Gewindedurchmesser (M8)
  • E — Dicke des zu befestigenden Elements (5 mm)
  • F — Einbautiefe im Untergrund (65 mm)
  • L — Gesamtlänge des Ankers (75 mm)
  • D — Mindesttiefe des Montagelochs (100 mm)
  • H — Bohrlochdurchmesser

Montageempfehlungen

  • Das Montageloch ist senkrecht zur Untergrundfläche zu bohren und gründlich von Staub zu reinigen
  • Den Anker mit leichten Hammerschlägen in das Loch einführen
  • Die Montage mit einem Drehmomentschlüssel anziehen — dies gewährleistet das korrekte Anzugsmoment
  • Nach dem Spreizen des Ankers muss die Unterlegscheibe unter der Mutter fest angepresst an das zu befestigende Element sein
  • Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden

Anwendungen

Der Ringschraubanker PSRe bewährt sich überall dort, wo eine sichere und dauerhafte Befestigung an mineralischen Untergründen erforderlich ist. Typische Anwendungen umfassen:

  • Montage von Profilen und Metallkonstruktionen (einschließlich Unterkonstruktionen für PV-Anlagen)
  • Befestigung von Gitterrosten und Geländern
  • Verankerung von Maschinen und Geräten auf Betonböden
  • Montage von Ausstattungselementen von Objekten in öffentlichen Gebäuden

Die ETA- und CE-Zertifizierung sowie die nationale Technische Zulassung machen den Dromet PSRe Anker von Bauaufsichtsbehörden anerkannt und einsetzbar in Projekten, die eine dokumentierte Tragfähigkeit der Befestigungen erfordern.
