Mittelklemme H8 Aluminium 6060 Loch M8 Eloxiert

Verfügbarkeit: Vorübergehend nicht verfügbar

Gewicht: 0.025 kg

Preis / stk.: 0,34 € 0.34

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 0,28 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 250 stk
Paket mit 5000 stk
Paket mit 10000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

Bewertung:

4.71

Anbieter: Synerga

Produktcode: PV-04-04

Einem Freund empfehlen

Beschreibung

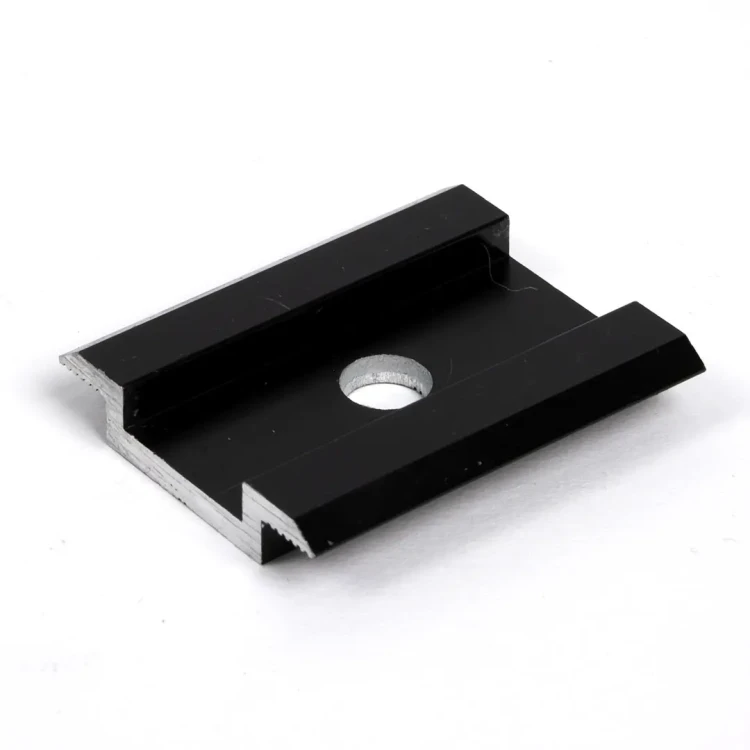

Mittelklemme H8 schwarz

Mittelklemme zur Befestigung von zwei benachbarten Photovoltaikmodulen. Bauhöhe 8 mm — geeignet für Module mit einer Rahmenstärke von 30–32 mm. Einsetzbar sowohl auf Flach- als auch auf Schrägdächern.

Ansicht der Mittelklemme H8 und der Montageelemente.

Der Einsatz (T-förmig oder mit Kugel) wird in die Nut des Profils eingelegt. Durch Anziehen der Schraube werden beide Module gegen das Montageprofil gedrückt. Die Zähne an beiden Seiten der Klemme greifen in die Modulrahmen ein und sichern diese gegen Verschiebung.

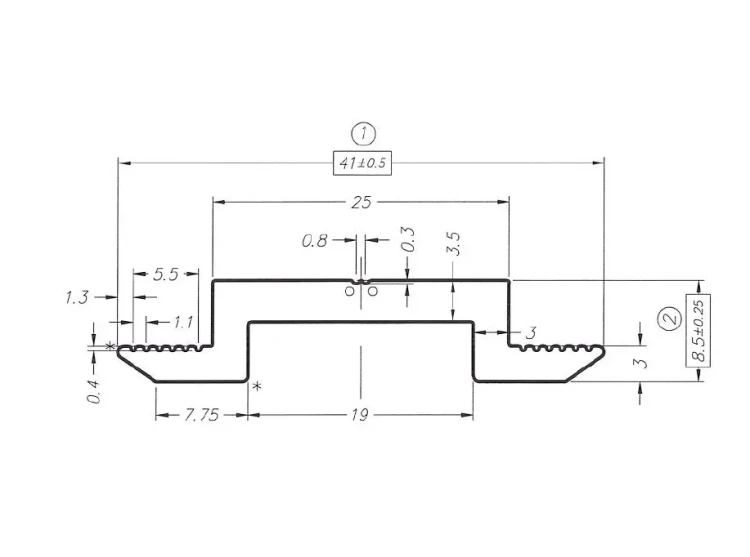

Die Klemme besteht aus Aluminium 6060 mit schwarzer Eloxierung. Abmessungen: 41 × 8,5 mm, Bohrung Ø8 mm.

Die Schraubenlänge entspricht der der Endklemme + 15 mm. Für Module mit einer Stärke von 35–40 mm ist die Mittelklemme H24 zu verwenden.

Kompatibel mit Profilen für Sechskantschrauben, Profilen mit T-Nut sowie Trapezblech-Brücken.

Hinweis: Das Anzugsdrehmoment ist gemäß den Herstellervorgaben der Module zu wählen.

Technische Daten

Klemmentyp	Mittelklemme
Panelstärke [mm]	30-45
Farbe	Schwarz
Erdungsstift	Nein
Zubehör	Ohne Zubehör
