Endklemme H32 Aluminium 6060 Bohrung M8 lackiert

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.021 kg

Preis / stk.: 0,40 € 0.40

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 0,33 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 250 stk
Paket mit 5000 stk
Paket mit 10000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: Synerga

Produktcode: PV-03-31

Einem Freund empfehlen

Beschreibung

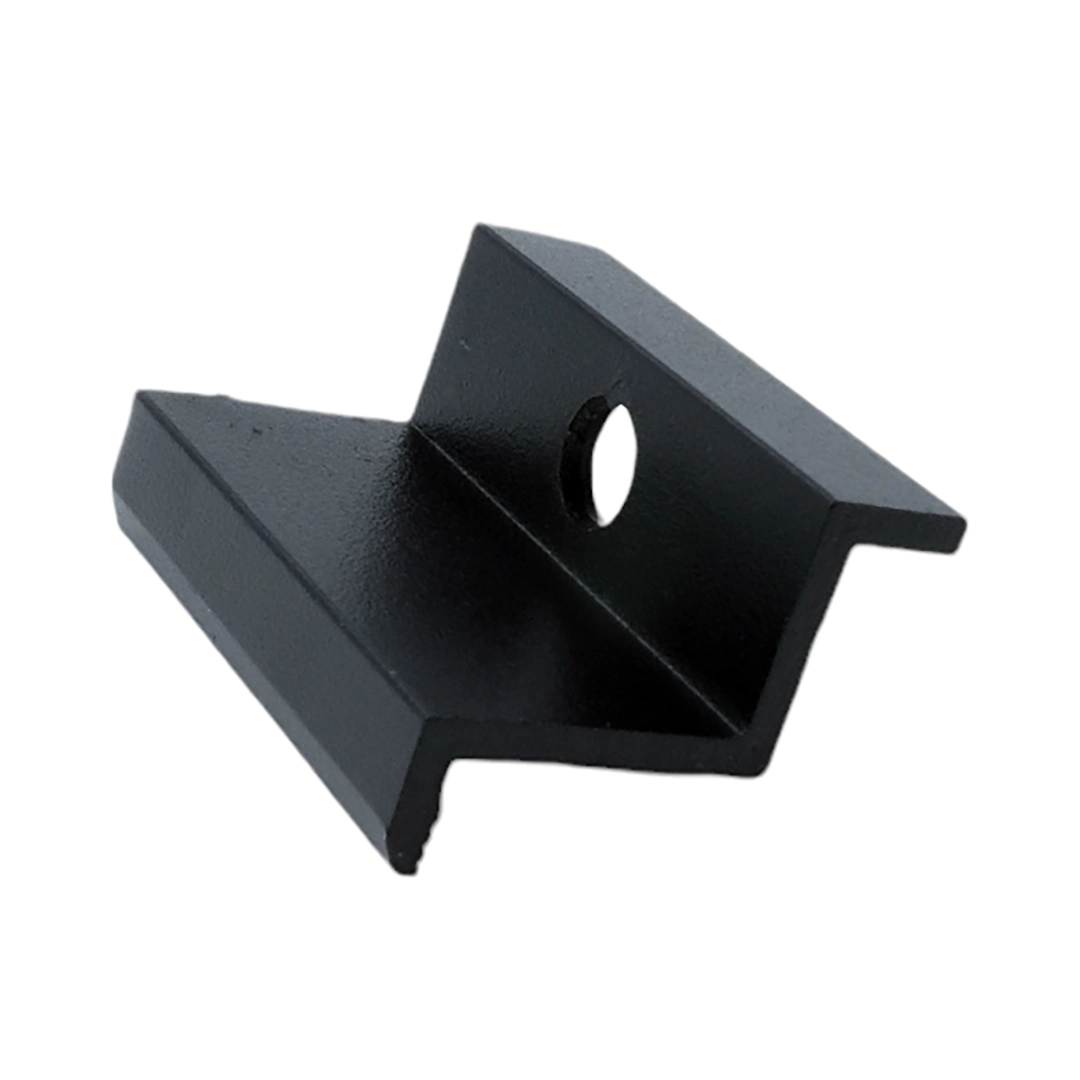

Seitenklemme H32 schwarz

Seitenklemme (Endklemme) zur Befestigung von Photovoltaikmodulen mit einer Rahmenstärke von 32 mm. Wird an den Enden der Panelreihen eingesetzt — sowohl auf Flachdächern als auch auf Schrägdächern.

Im Lieferumfang enthalten: die Aluminium-Klemme selbst. Schraube und Einlage müssen separat erworben werden.

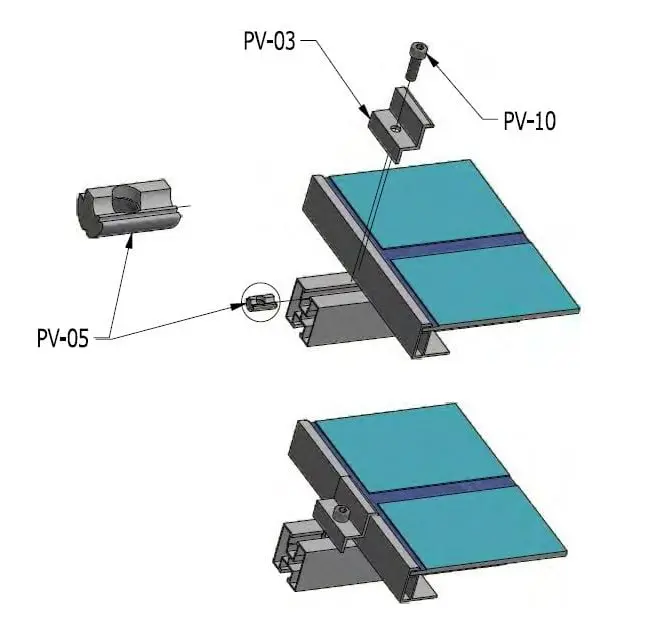

Ansicht der Seitenklemme H32 sowie der Montageelemente.

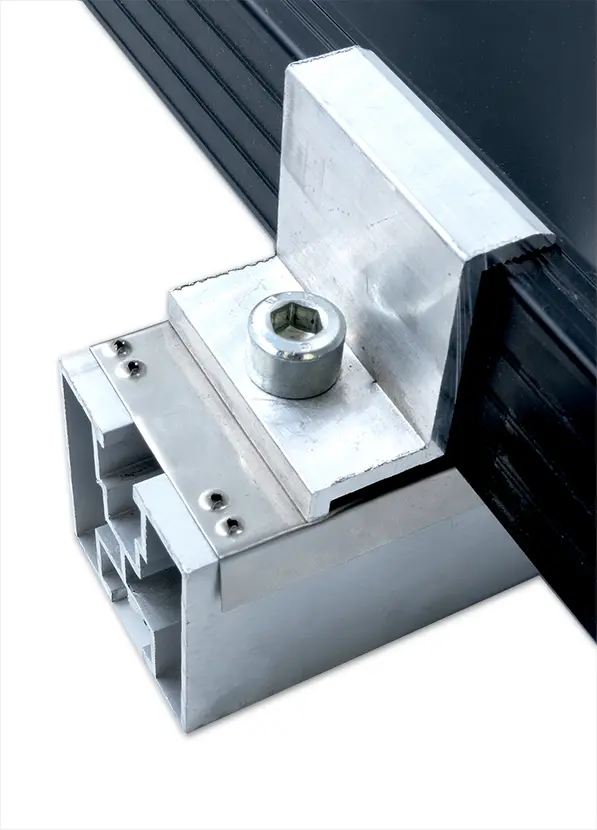

Die Einlage (T-Nutenstein oder Kugeleinlage) wird in die Nut des Profils eingesetzt. Durch das Anziehen der Schraube wird das Panel gegen das Montageprofil gedrückt. Die Zähne an der Unterseite der Klemme greifen in den Rahmen und sichern das Modul gegen Verschiebung.

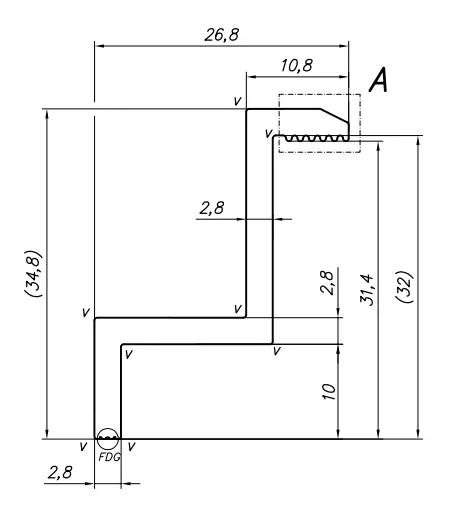

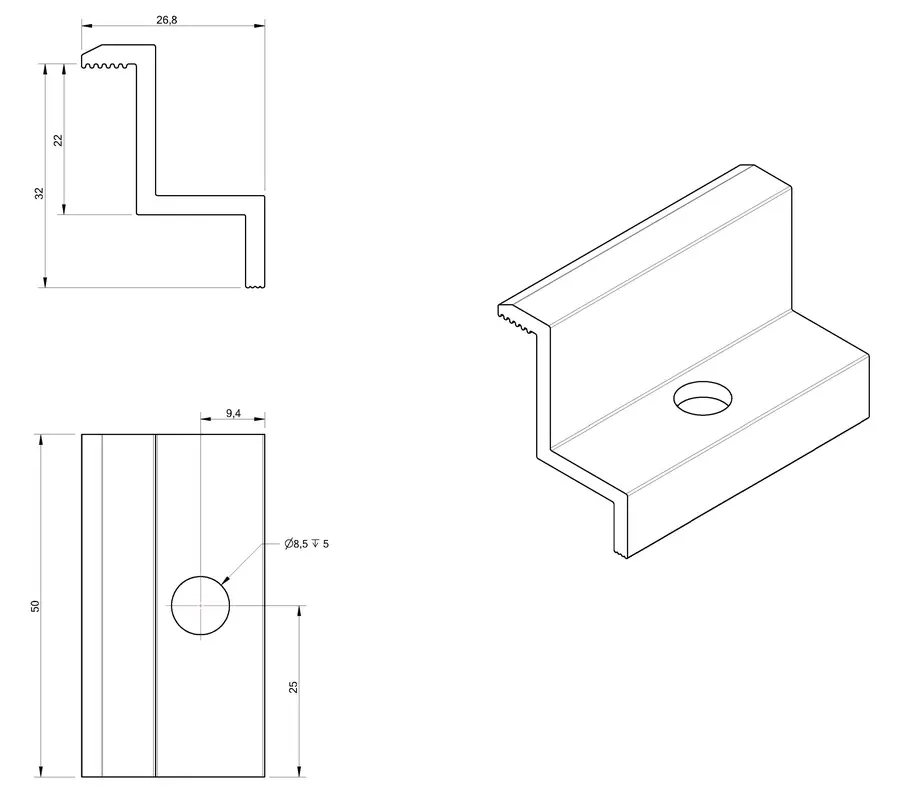

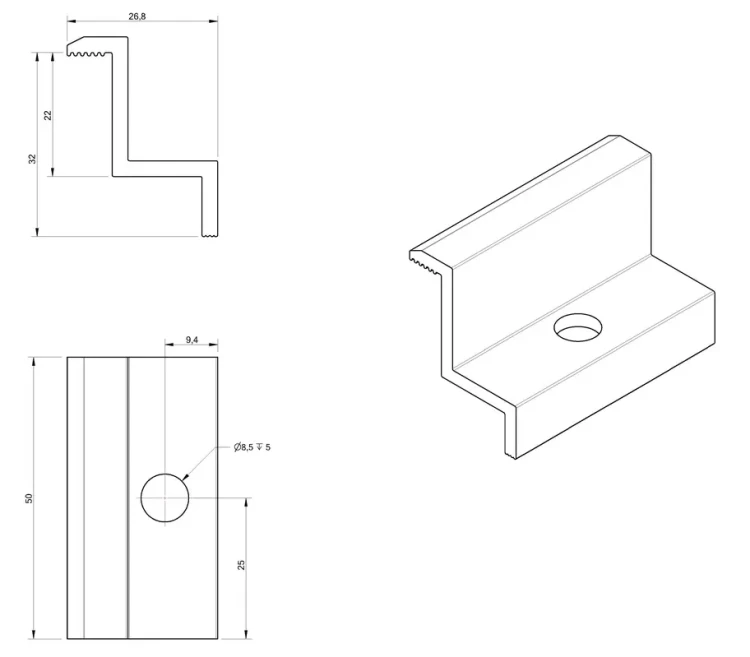

Die Klemme ist aus Aluminium 6060 mit schwarzer Lackbeschichtung gefertigt. Abmessungen: 26,8 × 34,8 mm, Bohrung Ø8,5 mm.

Auswahl der Schraubenlänge DIN 912 M8

Profil mit T-Nut / Schiebemutter	M8×20
Profil für Sechskantschraube / Trapezbrücke	M8×25

Kompatibel mit Profilen für Sechskantschrauben, Profilen mit T-Nut sowie Trapezbrücken.

Hinweis: Das Anzugsdrehmoment ist entsprechend den Vorgaben des Modulherstellers zu wählen.

Technische Daten

Klemmentyp	Endklemme
Panelstärke [mm]	32
Farbe	Schwarz
Erdungsstift	Nein
Zubehör	Ohne Zubehör
