Endklemme H30 Aluminium 6060 Bohrung M8 lackiert

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.02 kg

Preis / stk.: 0,40 € 0.40

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 0,33 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 250 stk
Paket mit 5000 stk
Paket mit 10000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: Synerga

Produktcode: PV-03-30

Einem Freund empfehlen

Beschreibung

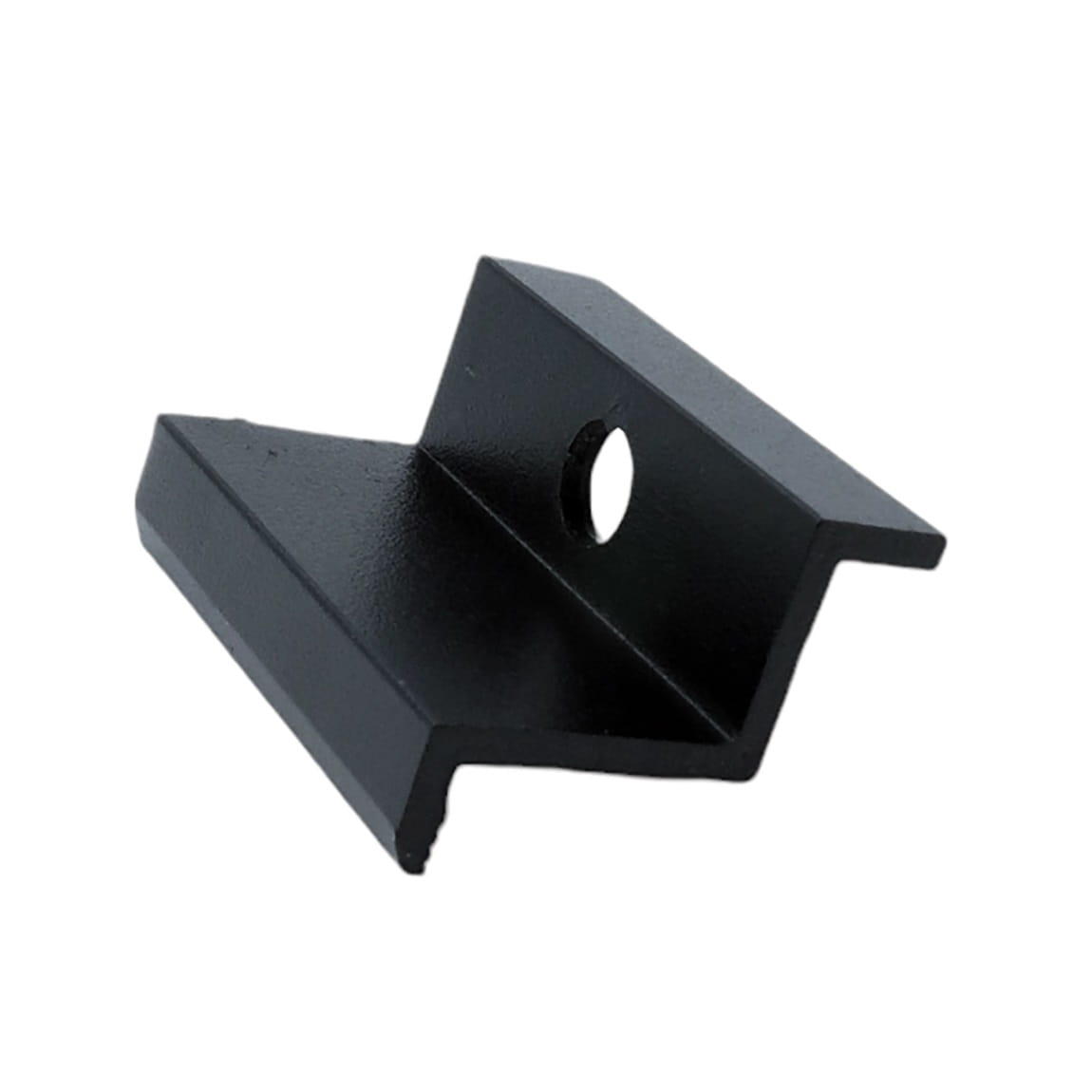

Seitenklemme H30 schwarz

Seitenklemme (Endklemme) zur Befestigung von Photovoltaikmodulen mit einer Rahmenstärke von 30 mm. Wird am Ende von Modulreihen eingesetzt – sowohl auf Flachdächern als auch auf geneigten Dächern.

Im Lieferumfang: nur die Aluminiumklemme. Schraube und Einlage müssen separat erworben werden.

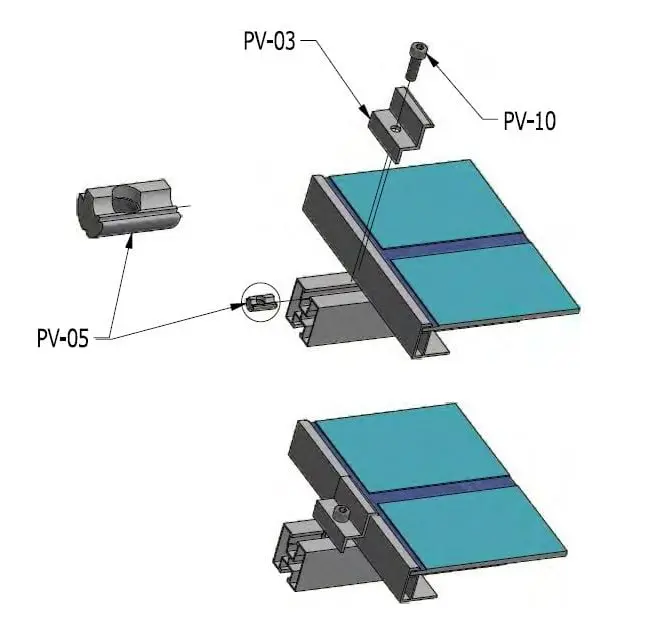

Ansicht der Seitenklemme H30 und der Montageelemente.

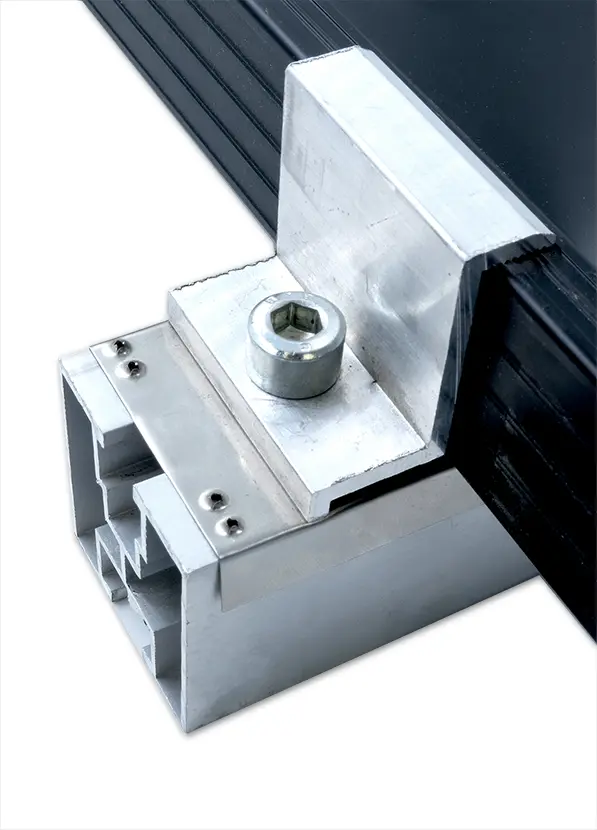

Die Einlage (T-Nutstein oder Kugeleinlage) wird in die Profilnut eingesetzt. Durch das Anziehen der Schraube wird das Modul gegen das Montageprofil gepresst. Die Zähne an der Unterseite der Klemme greifen in den Rahmen und sichern das Modul gegen Verschieben.

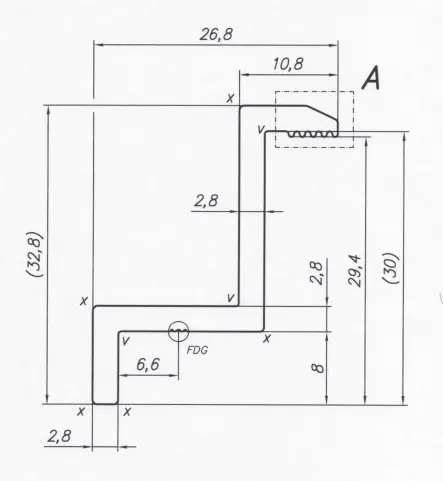

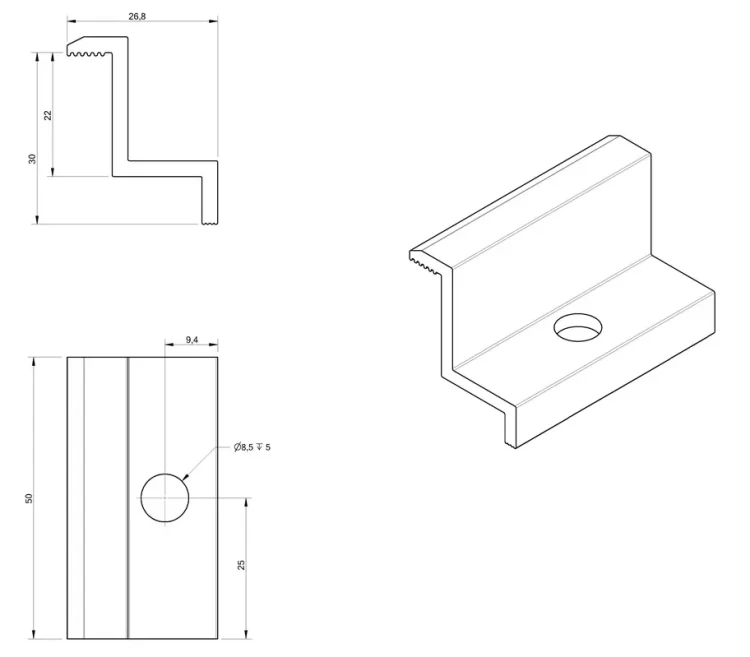

Die Klemme besteht aus Aluminium 6060 mit schwarzer Lackbeschichtung. Abmessungen: 26,8 × 32,8 mm, Bohrung Ø8,5 mm.

Auswahl der Schraubenlänge DIN 912 M8

Profil mit T-Nut / Nutenstein	M8×20
Profil für Sechskantschraube / Trapezblech-Brücke	M8×25

Kompatibel mit Profilen für Sechskantschraube, T-Nutprofilen sowie Trapezblech-Brücken für Blechdächer.

Hinweis: Das Anzugsdrehmoment gemäß den Vorgaben des Modulherstellers wählen.

Technische Daten

Klemmentyp	Endklemme
Panelstärke [mm]	30
Farbe	Schwarz
Erdungsstift	Nein
Zubehör	Ohne Zubehör
