Schütze und Relais für Motor-, Beleuchtungs- und Pumpensteuerung
Diese Kategorie umfasst 16 Schütze und Relais für die Hutschienenmontage. Sie schalten Stromkreise mit hoher Last wie Motoren, Pumpen, Heizungen, Beleuchtung und Lüftung und übernehmen zudem Zeit-, Stromstoß- und Schutzfunktionen. Das Sortiment eignet sich für Installateure und Bauunternehmen, die Funktion, Strom und Spulenspannung schnell aufeinander abstimmen müssen.
Das finden Sie in dieser Kategorie

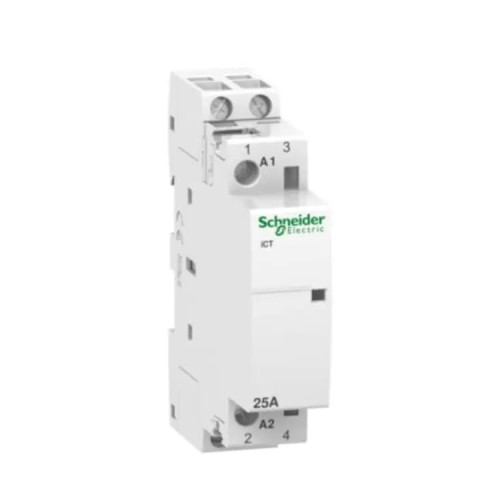

- Modulschütze: 230V AC Spulenspannung, 2NO oder 4NO, 25A oder 40A, von HAGER, EATON, SCHNEIDER ELECTRIC und ETI.

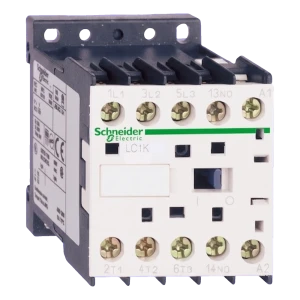

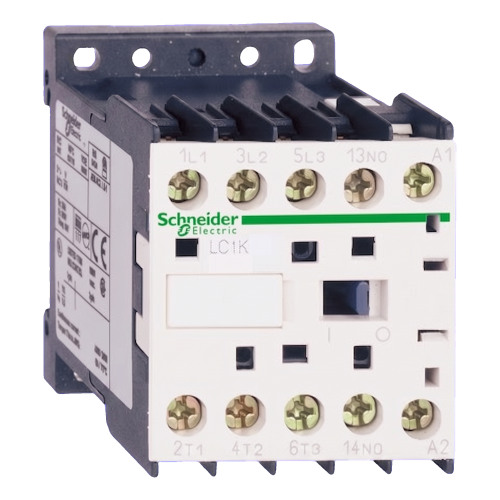

- Leistungsschütze: Eaton DILEM-10-EA (9A, 1NO) und Schneider Electric TeSys K LC1K1610P7 (3P, 16A, 1NO), beide 230V AC.
- Bistabile Relais: BIS-411 und BIS-411-24V (16A) für die Hutschiene von F&F FILIPOWSKI sowie Hager EPN510.
- Zeitrelais: F&F PCS-516UNI mit 10 Funktionen sowie START- und RESET-Eingängen.
- Elektromagnetisches Relais: F&F PK-2P-24V für Steuerstromkreise mit 24V AC/DC.
- Thermisches Schutzrelais: F&F CR-810DUO für PTC-Fühler an Motoren und Transformatoren.

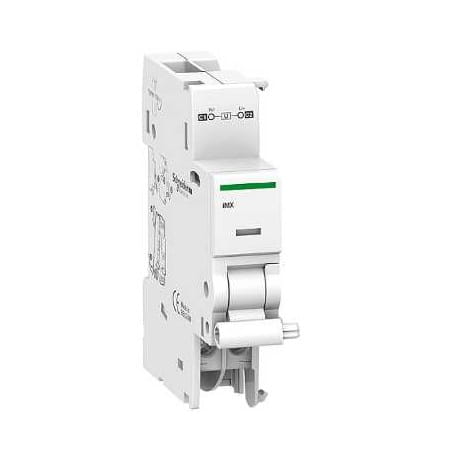

- Überspannungsauslöser: Schneider iMX 100-415V AC/DC, der bei ansteigender Versorgungsspannung auslöst.
So wählen Sie das richtige Produkt
- Gerätetyp: Wählen Sie ein Schütz für hohe Lasten, ein bistabiles Relais zum Schalten von mehreren Tastern aus, ein Zeitrelais für zeitgesteuerte Abläufe und das CR-810DUO für den Motorschutz.

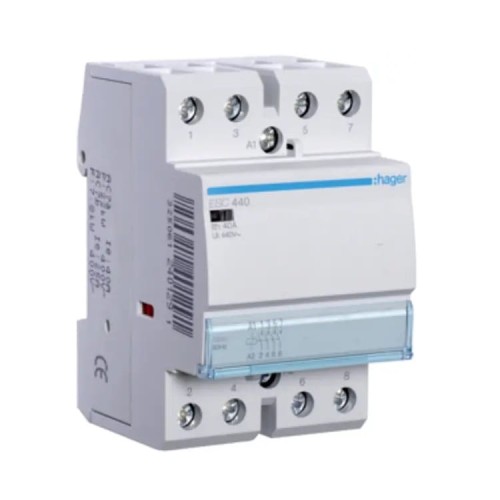

- Bemessungsstrom: Die Produkte reichen von 8A bis 40A. Die meisten haben 16A oder 25A, das Hager ESC440 ist das 40A-Schütz.
- Spulenspannung: 230V AC ist am gebräuchlichsten. Es sind auch Ausführungen für 24V AC/DC und 100-415V AC/DC erhältlich.
- Kontaktausführung: Zur Auswahl stehen 1NO, 2NO, 4NO, 1NO/NC und 2NO/NC. Verwenden Sie 4NO für vierpoliges Schalten.
- Montage und Baugröße: Die Produkte hier sind Hutschienengeräte. Das CR-810DUO benötigt 1 Modul, das TeSys K misst 45 x 58 x 57 mm.
Typische Anwendungen

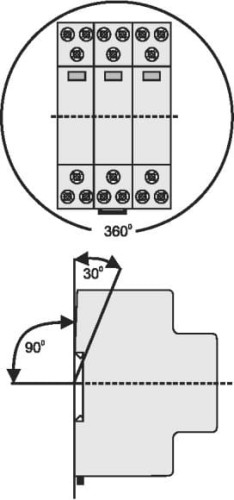

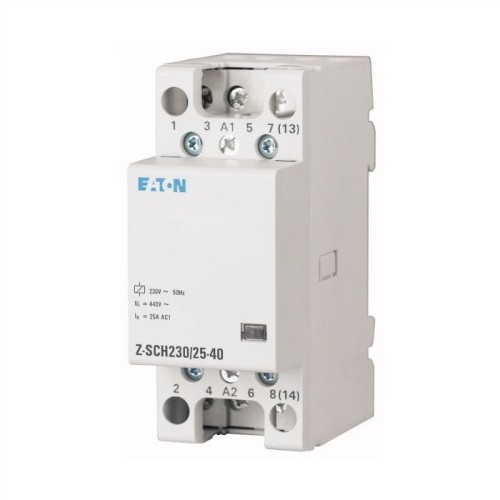

Modulschütze der Hager ESC-Serie steuern Beleuchtung und Lüftung, darunter Glühlampen, Leuchtstofflampen, Entladungslampen und LED-Leuchtmittel. Eaton Z-SCH Schütze eignen sich für Wohn- und öffentliche Gebäude und werden auf einer Standard-Tragschiene TH 35 mm montiert. Leistungsschütze wie das TeSys K steuern Motoren, Pumpen, Heizungen und Beleuchtung in Industrieanlagen.
Häufig gestellte Fragen
Was passiert mit einem bistabilen Relais BIS-411 nach einem Stromausfall?
Es speichert die Kontaktstellung nicht. Fällt die Versorgungsspannung aus und kehrt wieder, wird der Kontakt auf Aus gesetzt, sodass angeschlossene Geräte nicht unbeaufsichtigt einschalten.
Kann ich die Beleuchtung von mehreren Stellen mit einem Relais schalten?
Ja. Mit dem BIS-411 lassen sich Beleuchtung oder andere Verbraucher von mehreren Orten aus schalten. Die Klingeltaster (Taster mit Tastfunktion) werden parallel angeschlossen, und jeder Impuls schaltet das Relais um.
Wie viele PTC-Fühler kann das CR-810DUO überwachen?
Es arbeitet mit bis zu 6 PTC-Fühlern. Die Versorgung beträgt 24 V DC/230 V AC, der Kontakt ist 1NO/NC mit In 16A, und die Schutzart ist IP20.
Sie sind unsicher, welches Schütz oder Relais zu Ihrer Installation passt? Wenden Sie sich an unseren technischen Support, wir helfen Ihnen bei der Auswahl.
