Verstellbares Torscharnier M20 mit Schild 140×50 mm – verzinkt
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung

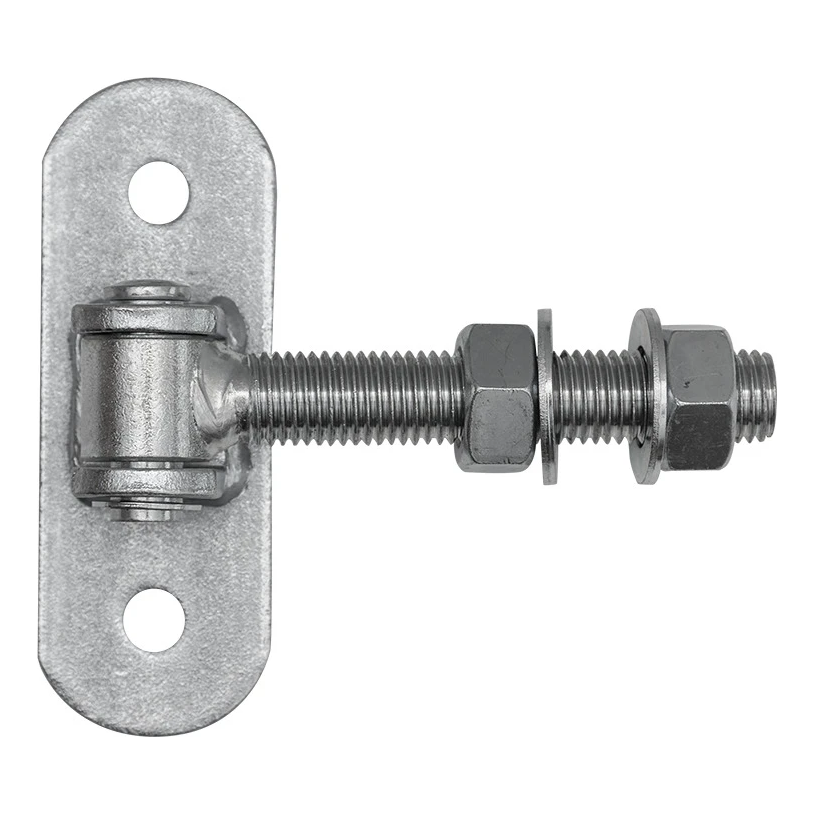

Verstellbares Torscharnier M20 mit Schild 140×50 mm – verzinkt
Verstellbares Scharnier M20 mit Schild 140×50 mm ist ein robustes Beschlagelement für die Montage von Torflügeln und Pforten. Die Konstruktion mit Gewinde M20 ermöglicht eine präzise Regulierung der Flügel-Aufhängung zu jeder Zeit – sowohl nach Abschluss der Montage als auch während des Betriebs, z.B. bei Durchhängen der Konstruktion oder thermischen Verformungen des Metalls bei extremen Temperaturen.
Das Schild mit zwei Montagebohrungen ø13 mm gewährleistet eine schnelle und sichere Verschraubung am Pfosten. Das Ganze ist verzinkt, was langjährigen Korrosionsschutz garantiert und den Einsatz des Produkts im Außenbereich ohne zusätzliche Absicherung ermöglicht.
Vorteile für den Monteur
- Regulierung nach Montage – Möglichkeit des Anziehens oder Lösens mit Mutter ohne Demontage des Flügels
- Verzinkte Beschichtung – hohe Korrosionsbeständigkeit, Produkt einsatzbereit für Außenanwendung
- Schnelle Montage – zwei Bohrungen im Schild ermöglichen blitzschnelle Befestigung am Pfosten
- Hohe Tragfähigkeit – zulässige Belastung eines Scharnierpaares bei Flügel mit 2 m Länge: 105 kg
Abmessungen und technische Daten
- Gewinde: M20
- Material: verzinkter Stahl
- Schildabmessungen (H × B): 140 × 50 mm
- Schilddicke: 6 mm
- Lochabstand Montagebohrungen: 90 mm
- Durchmesser Montagebohrungen: 2 × ø13 mm
- Schraubenlänge (von Bolzenachse): 130 mm
- Bolzendurchmesser: ø15 mm
- Abstand Schild zu Bolzenachse: 30,5 mm
- Blechdicke Halterung: 6 mm
- Zulässige Belastung eines Paares (Flügel 2 m): 105 kg
- Gewicht: 0,96 kg
Technische Daten
| Gewindeart | M20 |
| Sposób montażu | Mit Schild |
| Material | Stahl |
