Verstellbares Scharnier M12 beidseitig verschraubbar – Grundplatte 74×38 mm für Tore und Pforten
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung

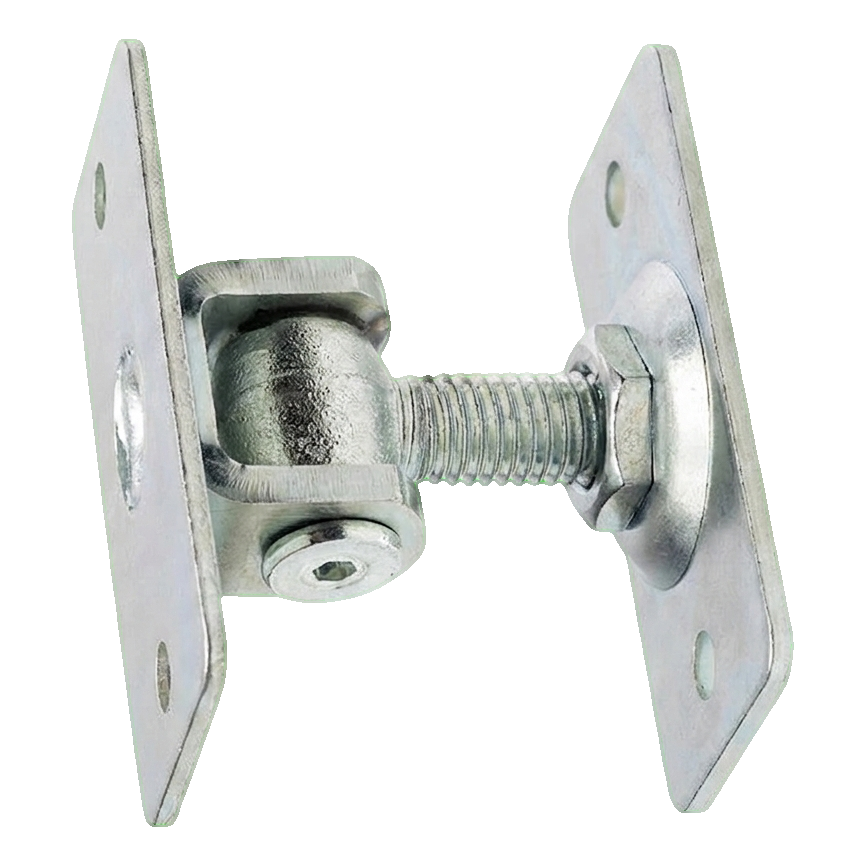

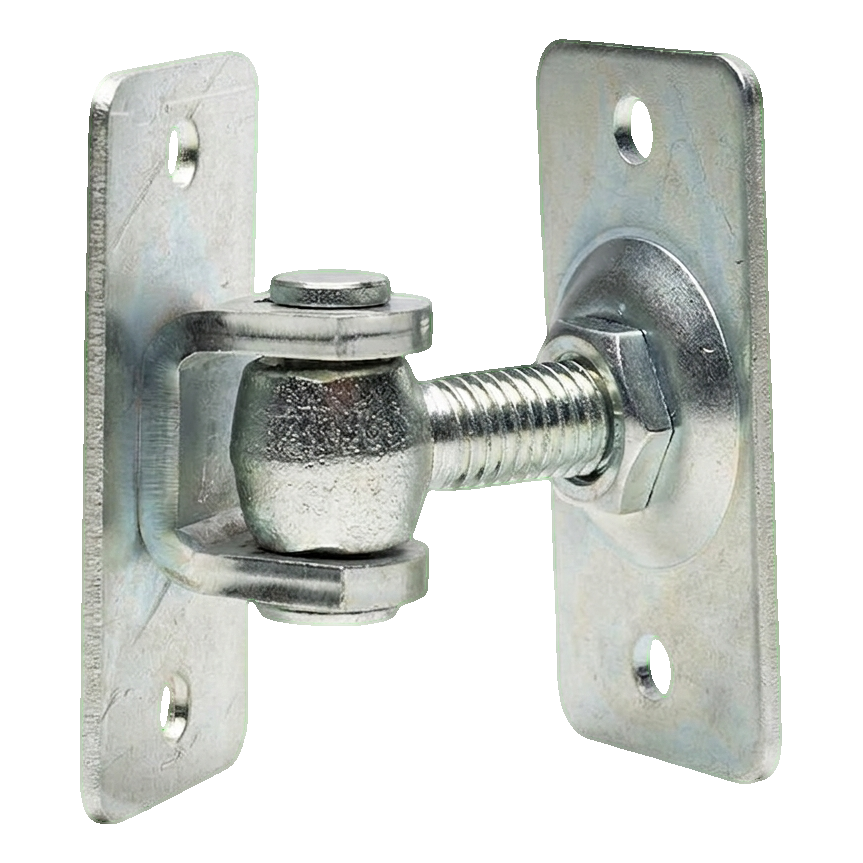

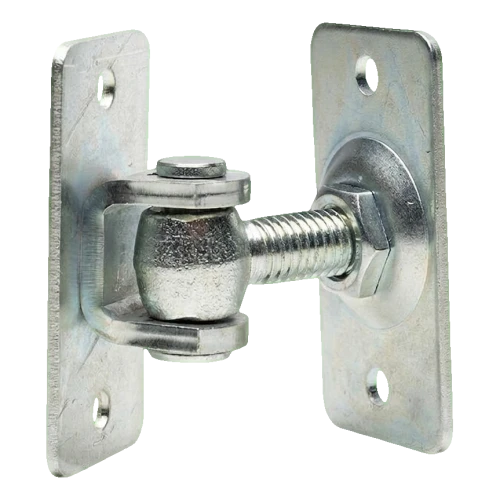

Verstellbares Scharnier M12 beidseitig verschraubbar – Grundplatte 74×38 mm für Tore und Pforten
Verstellbares Scharnier M12 mit Stahlgewindeschraube ist ein robuster und praktischer Beschlag für die Montage von Pforten und Toren. Die beidseitig verschraubbare Konstruktion eliminiert die Notwendigkeit des Schweißens — es genügt, beide Montagplatten an Pfosten und Flügel zu schrauben, was die Installationszeit auf der Baustelle erheblich verkürzt.
Das Kugelgelenk des Scharniers ermöglicht die Verstellung der Flügelposition im Bereich von 42–58 mm, wodurch eine präzise Einstellung von Pforte oder Tor auch bei geringfügigen Montageabweichungen möglich ist. Die zulässige Belastung pro Scharnierpaar beträgt 35 kg pro Flügel, was für Standardzaunpforten und leichte Tore ausreicht.
Abmessungen und technische Daten
- Schraubengewinde: M12

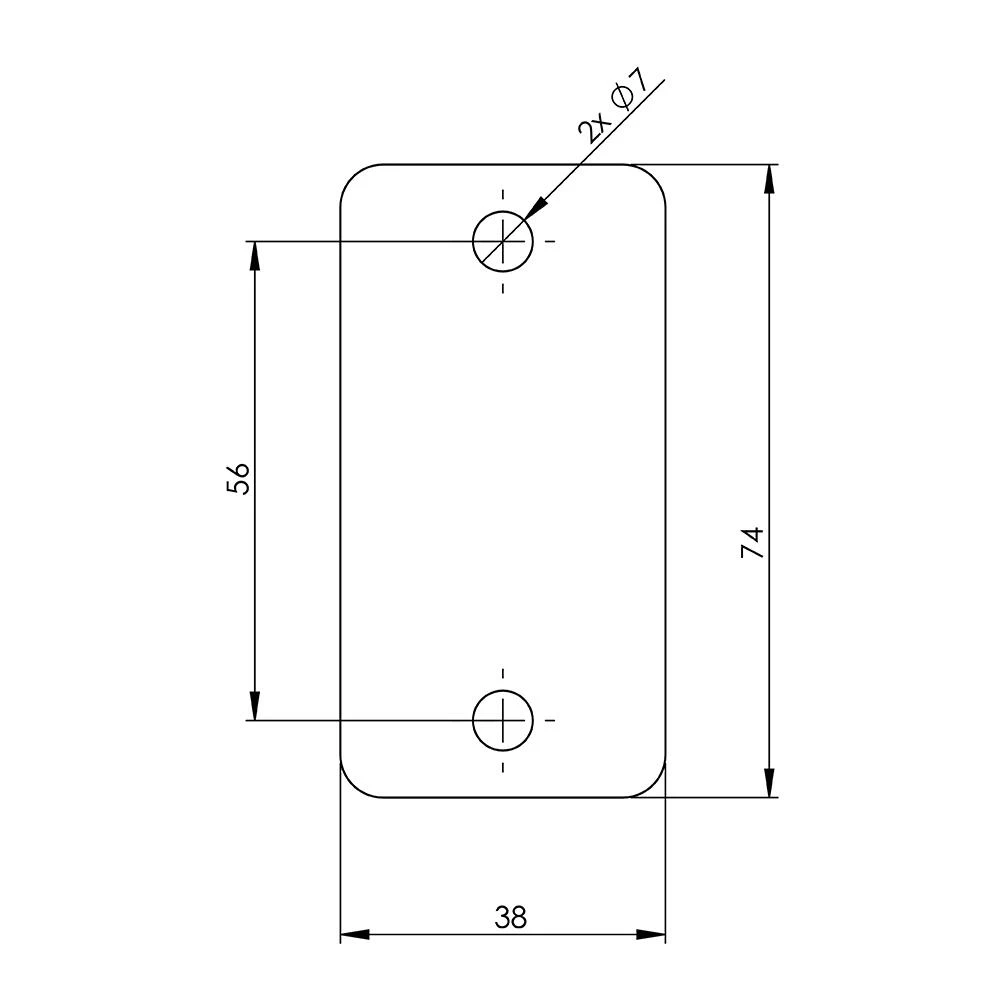

- Abmessungen der Grundplatte (Montageplatte): 74 × 38 mm
- Dicke der Montageplatte: 2,5 mm
- Lochabstand der Montagelöcher: 56 mm
- Anzahl Montagelöcher in der Platte: 2 × Ø7 mm

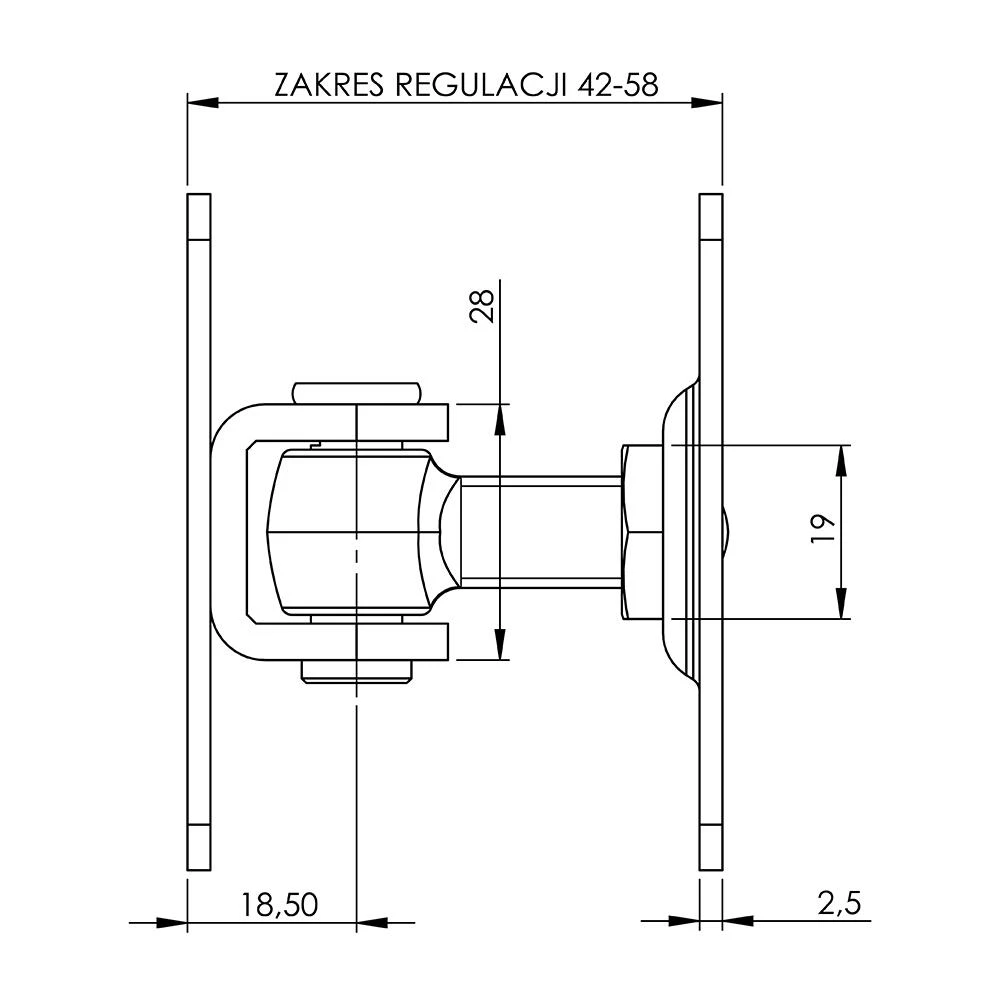

- Verstellbereich (Abstand zwischen Platten): 42–58 mm
- Höhe der Gelenkaufnahme: 28 mm
- Zulässige Belastung pro Scharnierpaar: 35 kg
- Material: Stahl
- Montage: beidseitig verschraubbar (ohne Schweißen)
- Gewicht: 0,21 kg
Vorteile für den Monteur
- Montage ohne Schweißen — beide Seiten des Scharniers werden mit Schrauben befestigt, daher sind weder Schweißgerät noch spezielle Qualifikationen erforderlich
- Verstellung nach der Montage — der Bereich 42–58 mm ermöglicht die Korrektur der Flügeleinstellung ohne Demontage
- Widerstandsfähigkeit gegen mechanische Beschädigungen — die Stahlkonstruktion gewährleistet Langlebigkeit unter Außenbedingungen
- Universelle Anwendung — geeignet für Pforten, leichte Tore sowie Zaunflügel
Jede Montageplatte verfügt über zwei Löcher Ø7 mm mit einem Abstand von 56 mm, was die Anpassung an typische Zaunpfosten erleichtert. Das Scharnier wird im montierten Zustand geliefert — es genügt, es an der Konstruktion zu befestigen und den Flügelabstand über das M12-Gewinde zu justieren.
Technische Daten
| Gewindeart | M12 |
| Sposób montażu | Anschraubbar |
| Material | Stahl |
