Solplanet Hybrid-Wechselrichter 10kW 3-phasig 3MPPT PV
Feedback zum Produkt hinterlassen
Hybrid-Wechselrichter 3-phasig 10kW mit 3 MPPT und USV-Funktion <10ms. Unterstützt LiFePO4-Batterien bis 10kW, maximale PV-Leistung 15000Wp. MPPT-Spannungsbereich 200-950V, Schutzart IP66 für Innen- und Außenmontage. Zertifiziert für netzgekoppelte und netzunabhängige Systeme.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: GPV-400-77
Beschreibung

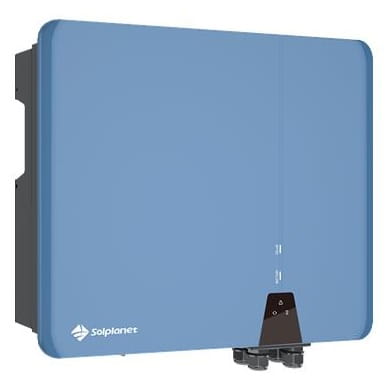

Solplanet Netzgekoppelter PV-Wechselrichter 10kW 3-Phasig 3MPPT Hybrid
Der netzgekoppelte PV-Wechselrichter Solplanet 10KW 3F 3MPPT Hybrid ASW10KH-T3 aus der Serie ASW H-T2/T3 ist eine ausgezeichnete Wahl für Wohnanlagen sowie kleine Unternehmen aus dem Handels- und Industriesektor.
Dank der integrierten intelligenten Software haben Sie die volle Kontrolle über den Batteriebetrieb, einschließlich DOD-Modi, Nutzungszeiten und Leistungseinstellungen. Unsere Wechselrichter bieten außerdem eine ultrakurze Umschaltzeit in den USV-Modus von unter 10 ms, was eine blitzschnelle Reaktion bei Stromausfällen garantiert. Die Montage ist einfach dank werkzeugloser Phoenix Contact-Steckverbinder.
Darüber hinaus verfügen unsere Geräte über die Schutzart IP66, was bedeutet, dass sie sowohl innerhalb als auch außerhalb von Gebäuden installiert werden können und Zuverlässigkeit sowie Langlebigkeit gewährleisten.
Eingang (DC)
| Parameter | Wert |
|---|---|
| Maximale Photovoltaik-Modulleistung | 15000 Wp |
| Maximale Eingangsspannung | 1100 V |
| MPPT-Spannungsbereich / Nennspannung Eingang | 200 V bis 950 V / 630 V |
| Minimale Eingangsspannung / Startspannung | 60 V / 180 V |
| Anzahl unabhängiger MPPT-Eingänge / PV-Stränge | 3 / 1 |
| Maximaler Eingangsstrom pro MPPT | 16 A |
| Maximaler Kurzschlussstrom pro MPPT | 24 A |
Batterie-Eingang (DC)
| Parameter | Wert |
|---|---|
| Batteriespannungsbereich | 120 V bis 600 V |
| Maximale Lade- / Entladeleistung | 10000 W |
| Maximaler Ladestrom / Entladestrom | 30 A |
| Zellentyp | LiFePO4 |
AC-Ausgang (netzgekoppelt)
| Parameter | Wert |
|---|---|
| AC-Spannungsbereich / Nennspannung AC | 270 V bis 480 V / 3/N/PE, 220 / 380 V; 230 / 400 V; 240 / 415 V |
| Nennfrequenz Netz AC | 50 Hz / 60 Hz |
| Frequenzbereich Netz AC | 45 ~ 55 Hz / 55 ~ 65 Hz |
| Nennscheinleistung | 10000 VA |
| Nennausgangsstrom Netz (@ 400V) / Max. Ausgangsstrom Netz | 14,5 A / 16 A |
| Oberschwingungsgehalt THDi (bei Nennleistung) | < 3% |
AC-Eingang
| Parameter | Wert |
|---|---|
| Nennspannung Netz | 3/N/PE, 220 / 380 V; 230 / 400 V; 240 / 415 V |
| Nennfrequenz Netz | 50 Hz / 60 Hz |
| Maximale Eingangsleistung aus dem Netz | 20000 W |
| Maximaler Eingangsstrom aus dem Netz | 29 A |
EPS-Ausgang
| Parameter | Wert |
|---|---|
| Nennausgangsspannung | 3/N/PE, 220 / 380 V; 230 / 400 V; 240 / 415 V |
| Nennausgangsfrequenz | 50 Hz / 60 Hz |
| Nennscheinleistung | 10000 VA |
| Spitzenscheinleistung Ausgang | Überschreitung der Nennleistung um 100% für 10 Sekunden |
| Nennstrom (@ 400V) | 14,5 A |
| Maximale Umschaltzeit | < 10 ms |
| Ausgangs-THDv (bei linearer Last) | 2% |
Wirkungsgrad
| Parameter | Wert |
|---|---|
| MPPT-Wirkungsgrad | 99,9% |
| Euro-Wirkungsgrad / Max. Wirkungsgrad | 97,9 % / 98,4 % |
Schutzfunktionen
| Parameter | Wert |
|---|---|
| DC-Trennschalter (Typ II) (gemäß EN/IEC 61643-11) | Standardfunktionen |
| Isolationsfehlererkennung | Standardfunktionen |
| Verpolungsschutz PV-Stränge / Batterie | Standardfunktionen |
| GFCI-Schutz | Standardfunktionen |
| Allstrom-Differenzstromüberwachung | Standardfunktionen |
| AC-Kurzschlussschutz | Standardfunktionen |
| Inselschutz | Standardfunktionen |
Funktionen
| Parameter | Wert |
|---|---|
| Benutzeroberfläche | LED&App |
| Kommunikation mit BMS | CAN |
| Kommunikation mit Zähler | RS485 |
| Kommunikationsschnittstelle | WLAN / LAN |
| Digitalausgang (potentialfreier Kontakt) / Anzahl Ausgänge | Standardfunktionen / 2 |
| Digitaleingang (potentialfreier Kontakt) / Anzahl Eingänge | Standardfunktionen / 4 |
| Integrierte Leistungsregelung / Einspeisebegrenzung | Standardfunktionen |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Downloads
Certificate of conformity.pdf
1.64 MB
Konformitätszertifikat
Certificate.pdf
1.51 MB
Zertifikat
Instruction.pdf
44.62 MB
Anleitung
