Regulierbares Torscharnier M16 mit rechteckigem Schild 100×55×4 mm
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung

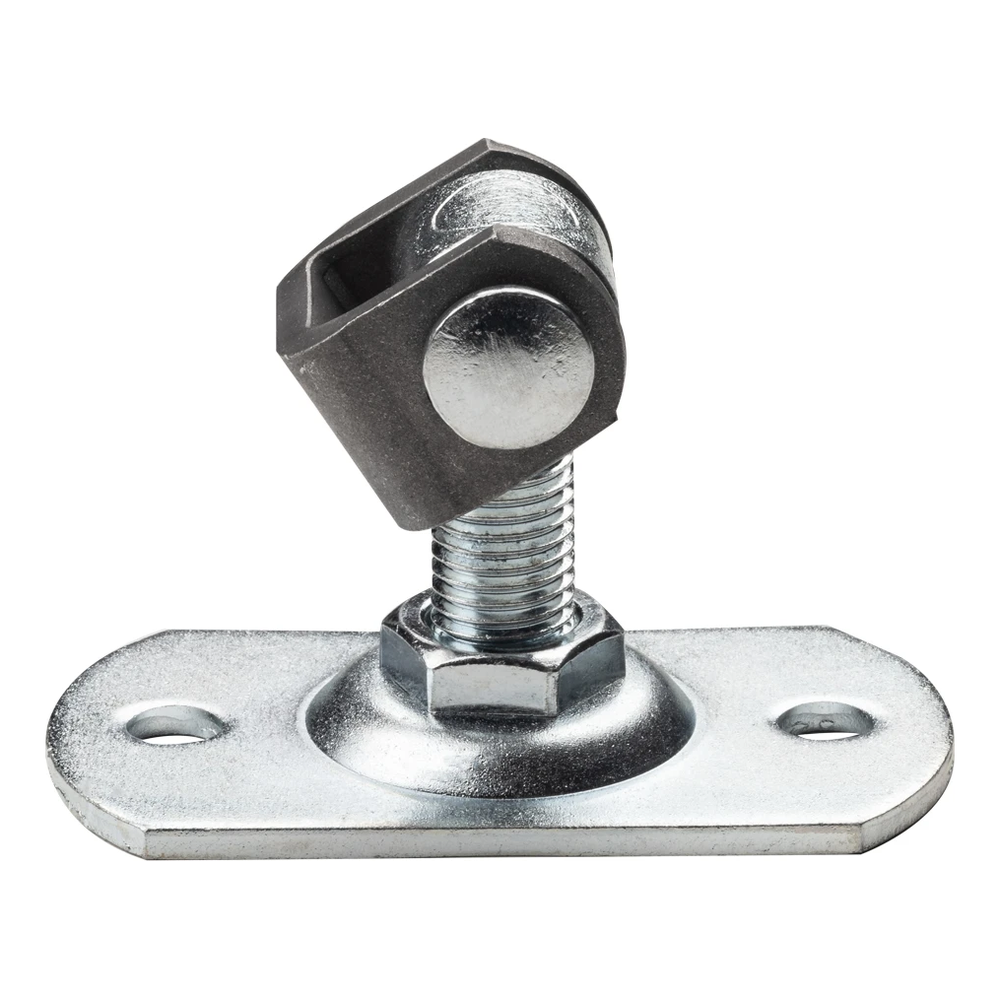

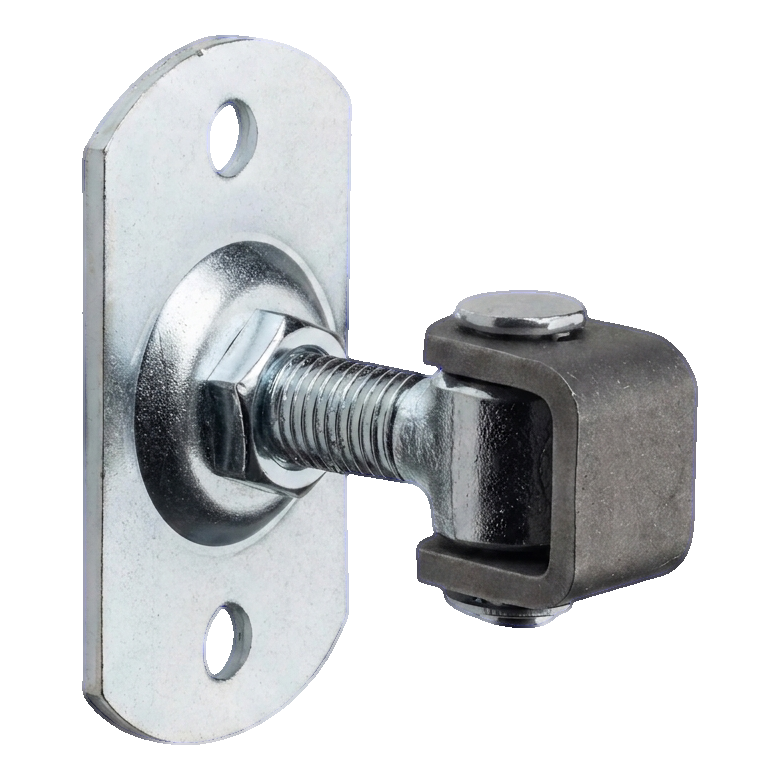

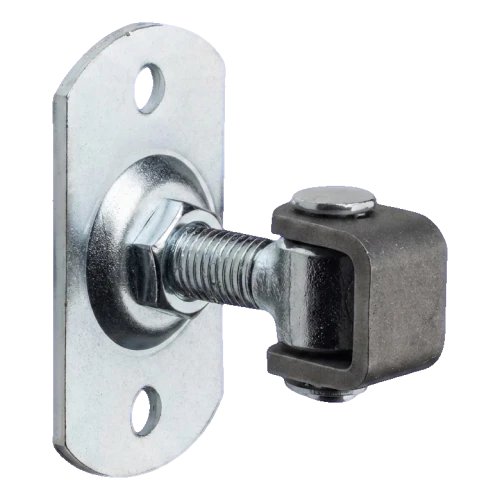

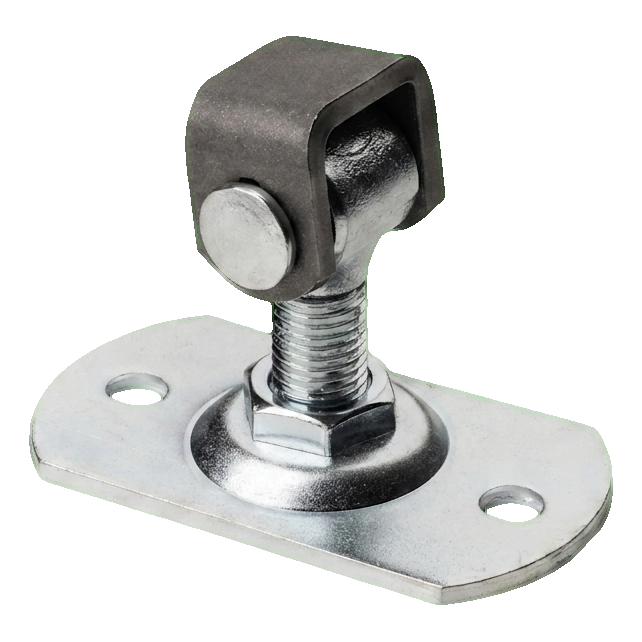

Regulierbares Torscharnier M16 mit rechteckigem Schild 100×55×4 mm
Regulierbares Stahlscharnier M16 mit rechteckigem Montageschild ist eine zuverlässige Lösung für die professionelle Aufhängung von Gartentoren und Flügeltoren. Dank der Tiefenregulierung im Bereich von 52–72 mm ermöglicht es eine präzise Korrektur der Flügelposition sowohl bei der Erstmontage als auch während des späteren Betriebs — ohne Demontage der Konstruktion.
Die Regulierung erfolgt mittels Mutter am Gewinde M16, was eine schnelle Kompensation von Temperaturspannungen, Durchhängen des Flügels oder natürlichem Setzen der Zaunpfosten ermöglicht. Das bedeutet echte Zeit- und Servicekosteneinsparungen für Montageteams.
Konstruktion und Materialien
Das Scharnier besteht aus einem verzinkten Montageschild mit den Abmessungen 100 × 55 mm und einer Stärke von 4 mm, einer Schraube mit Gewinde M16 sowie einer gegossenen Gabelhalterung (U-Typ) mit einem Bolzen von Ø12 mm Durchmesser. Das Ganze gewährleistet hohe mechanische Festigkeit, Verschleißfestigkeit und Langlebigkeit unter Außenbedingungen.

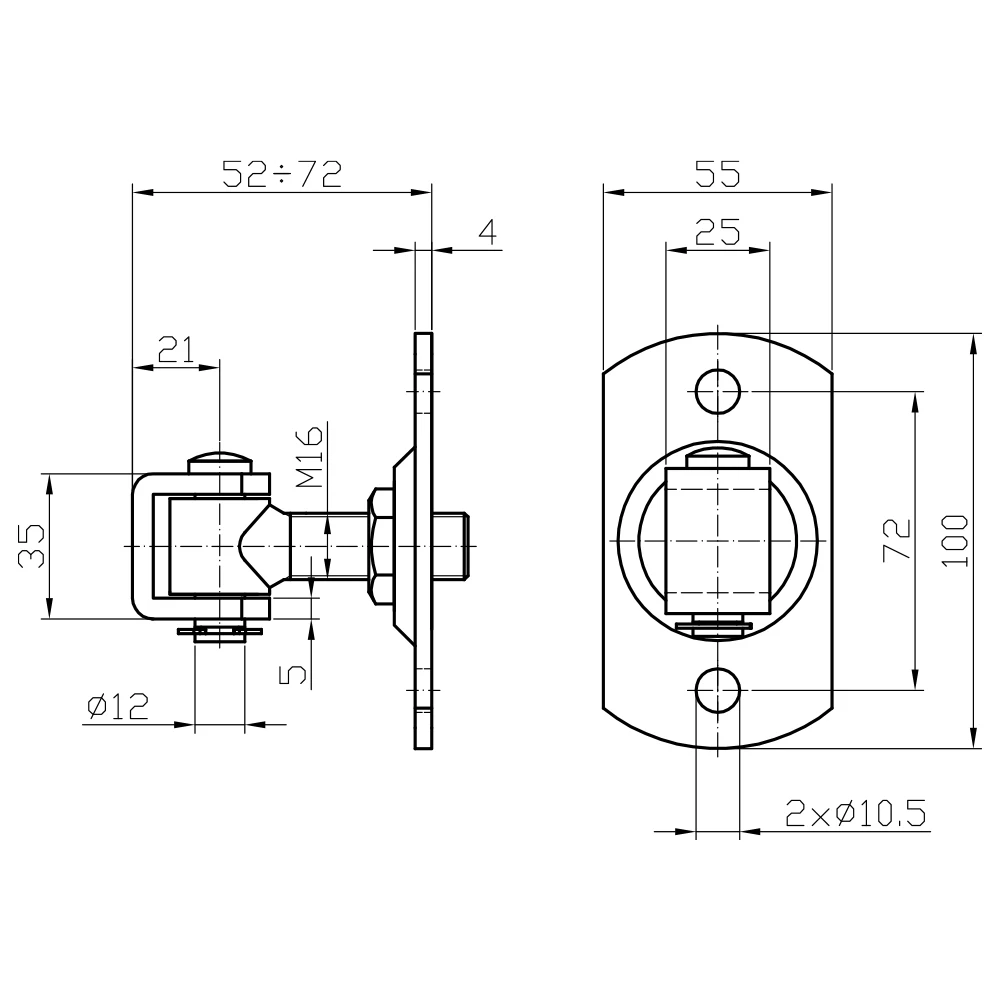

Abmessungen und technische Parameter
- Schraubengewinde: M16
- Regulierungsbereich (Tiefe): 52–72 mm
- Schildabmessungen (H × L): 100 × 55 mm
- Schildstärke: 4 mm
- Bohrabstand: 72 mm
- Bohrlochdurchmesser: 2 × Ø10,5 mm
- Abmessungen der Gabelhalterung: Höhe 35 mm, Tiefe 21 mm, Innenlichtweite 25 mm
- Armstärke der Halterung: 5 mm
- Bolzendurchmesser: Ø12 mm
- Material: Stahl — Schild verzinkt, Halterung gegossen
- Gewicht: 0,4 kg
- Verwendung: Außenbereich — Gartentore, Flügeltore
Vorteile für den Installateur
- Regulierung nach der Montage — M16-Mutter ermöglicht präzise Einstellung des Flügels jederzeit
- Kompensation von Temperaturspannungen — einfaches Nachziehen oder Lockern bei extremen Temperaturen
- Einfache Installation — zwei Montagelöcher Ø10,5 mm ermöglichen schnelle Befestigung des Schildes am Pfosten
- Hohe Langlebigkeit — Stahlkonstruktion widerstandsfähig gegen mechanische Beschädigungen und Verschleiß
- Ästhetische Verarbeitung — verzinkte Schildoberfläche gewährleistet sauberes Aussehen und Korrosionsschutz
Technische Daten
| Gewindeart | M16 |
| Sposób montażu | Mit Schild |
| Material | Stahl |
