» PV-Montageprofil-Verbinder Aluminium schwarz eloxiert 100 mm

PV-Montageprofil-Verbinder Aluminium schwarz eloxiert 100 mm

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.06 kg

Preis / stk.: 0,88 € 0.88

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 0,74 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 200 stk
Paket mit 5000 stk
Paket mit 10000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: -

Produktcode: PV-18-04

Einem Freund empfehlen

Beschreibung

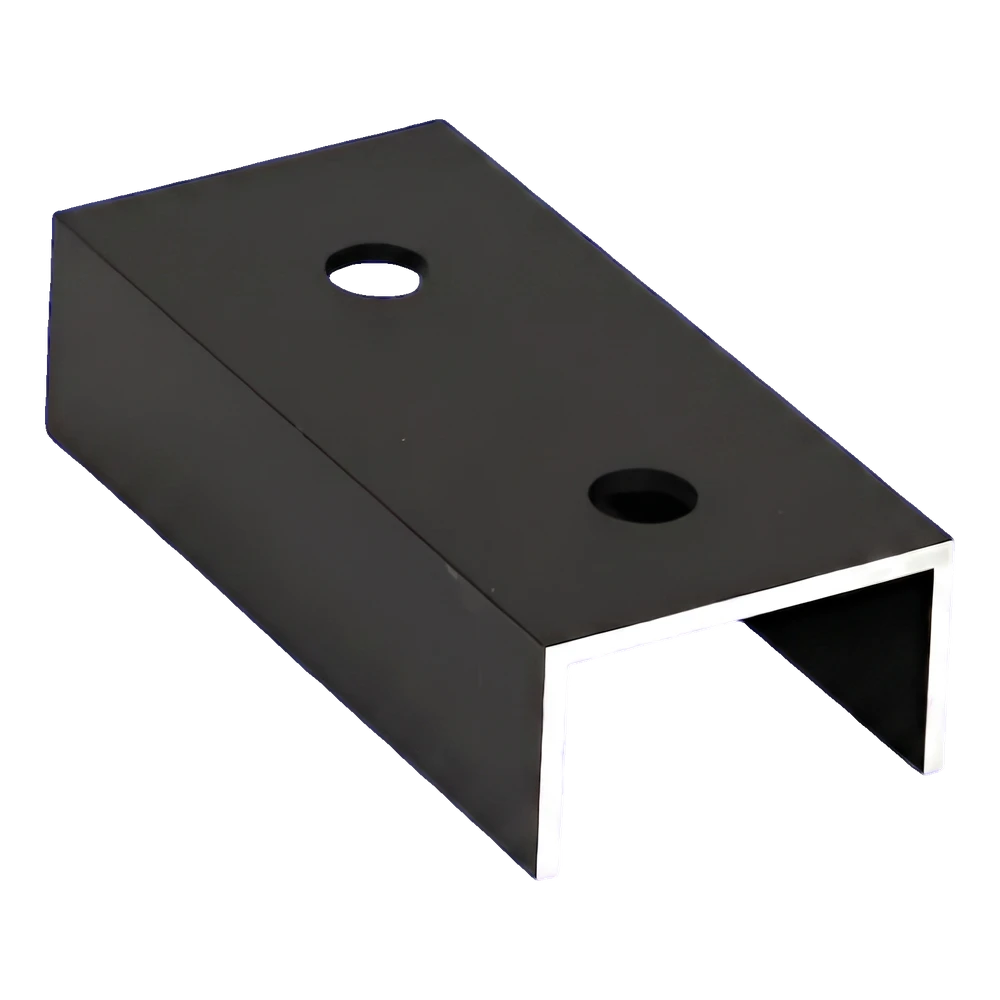

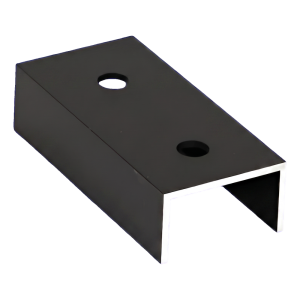

PV-Montageprofil-Verbinder Aluminium schwarz eloxiert 100 mm

PV-Profilverbinder Aluminium schwarz eloxiert 25x45x25 mm

Der PV-Montageprofil-Verbinder mit einer Länge von 100 mm dient zur Verlängerung von Aluminiumprofilen in Photovoltaik-Konstruktionen. Das U-förmige Element wird in das Innere der zu verbindenden Profile eingeschoben und über zwei Montagebohrungen mit Schrauben befestigt. Gefertigt aus Aluminium 6060 mit schwarzer Eloxierung, verbindet er hohe Korrosionsbeständigkeit mit einem ästhetischen, einheitlichen Erscheinungsbild der gesamten Konstruktion. Das U-Profil mit einer Wandstärke von 2,5 mm gewährleistet eine steife und stabile Verbindung und überträgt Wind- und Schneelasten zwischen den Segmenten der Montageschiene. Das geringe Gewicht von nur 0,06 kg pro Stück belastet die Konstruktion nicht zusätzlich und erleichtert den Transport aufs Dach.

Vorteile des Verbinders für Montageteams

Schnelle Profilverbindung – einfach das U-Profil einschieben und zwei Schrauben festziehen

Aluminium 6060 mit schwarzer Eloxierung sorgt für dauerhaften Korrosionsschutz ohne Wartungsaufwand, selbst unter anspruchsvollen Witterungsbedingungen

Zwei symmetrisch über die Länge des Verbinders verteilte Montagebohrungen

Das geringe Eigengewicht ermöglicht ein effizientes Arbeiten mit den Elementen in der Höhe

Die schwarze Oberfläche harmoniert mit dunklen Profilen und PV-Modulen

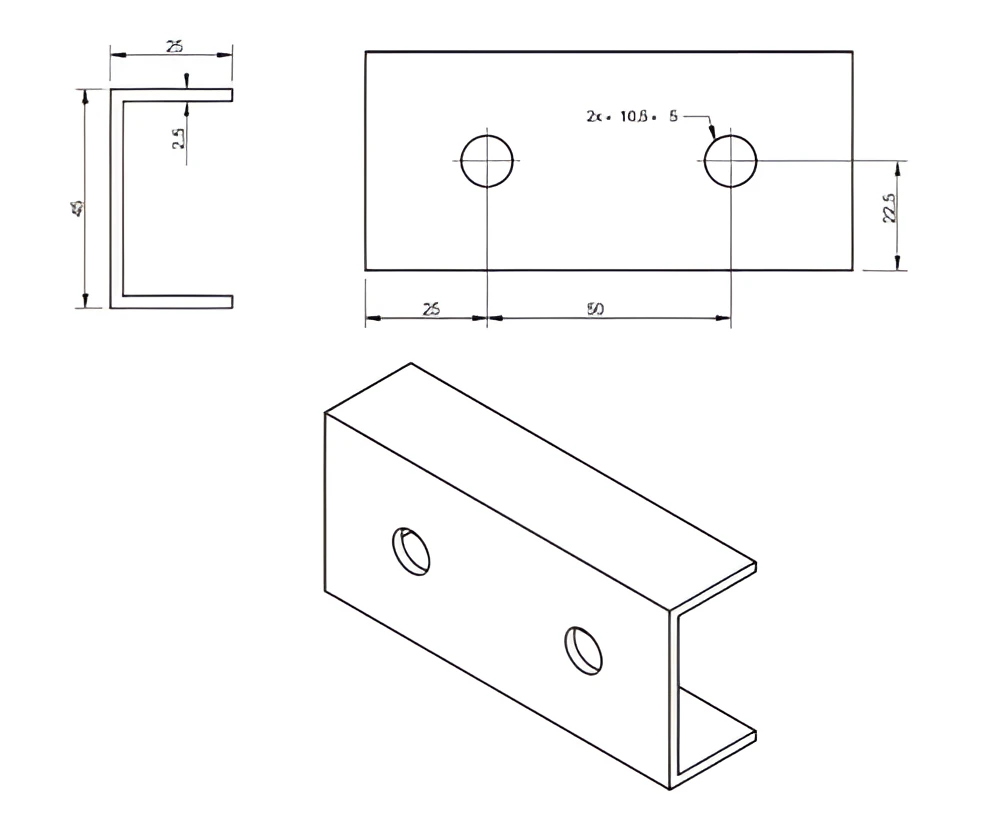

Maßzeichnung des PV-Profilverbinders – Querschnitt des U-Profils, Draufsicht und Isometrie

Die technische Zeichnung zeigt drei Ansichten des Verbinders: den Querschnitt des U-Profils, die Draufsicht mit der Anordnung der Montagebohrungen sowie die Isometrie des fertigen Elements. Alle Abmessungen und Konstruktionsdetails finden Sie in den Spezifikationstabellen unten.

Video zur Vorstellung des PV-Montageprofil-Verbinders

Video zur Anwendung des Profilverbinders in einer PV-Konstruktion

Technische Parameter

Elementtyp	Profilverbinder (U-Profil)
Länge / Verstellbereich	100 mm

Abmessungen

Querschnitt des U-Profils	25×45×25 mm
Wandstärke	2,5 mm
Montagebohrungen	2× ø10,5 mm

Material und Oberfläche

Material	Aluminium 6060
Beschichtung / Korrosionsbeständigkeit	Schwarze Eloxierung

Weitere Parameter

Gewicht	0,06 kg
