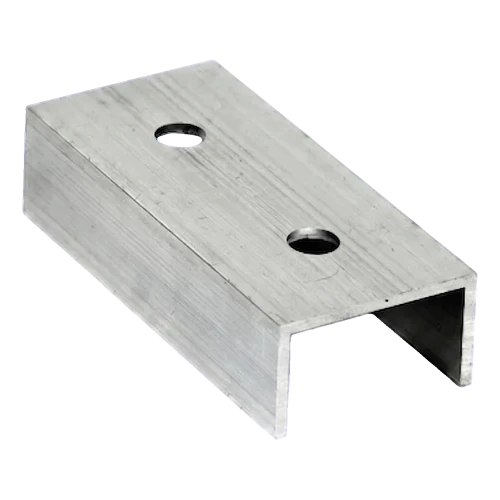

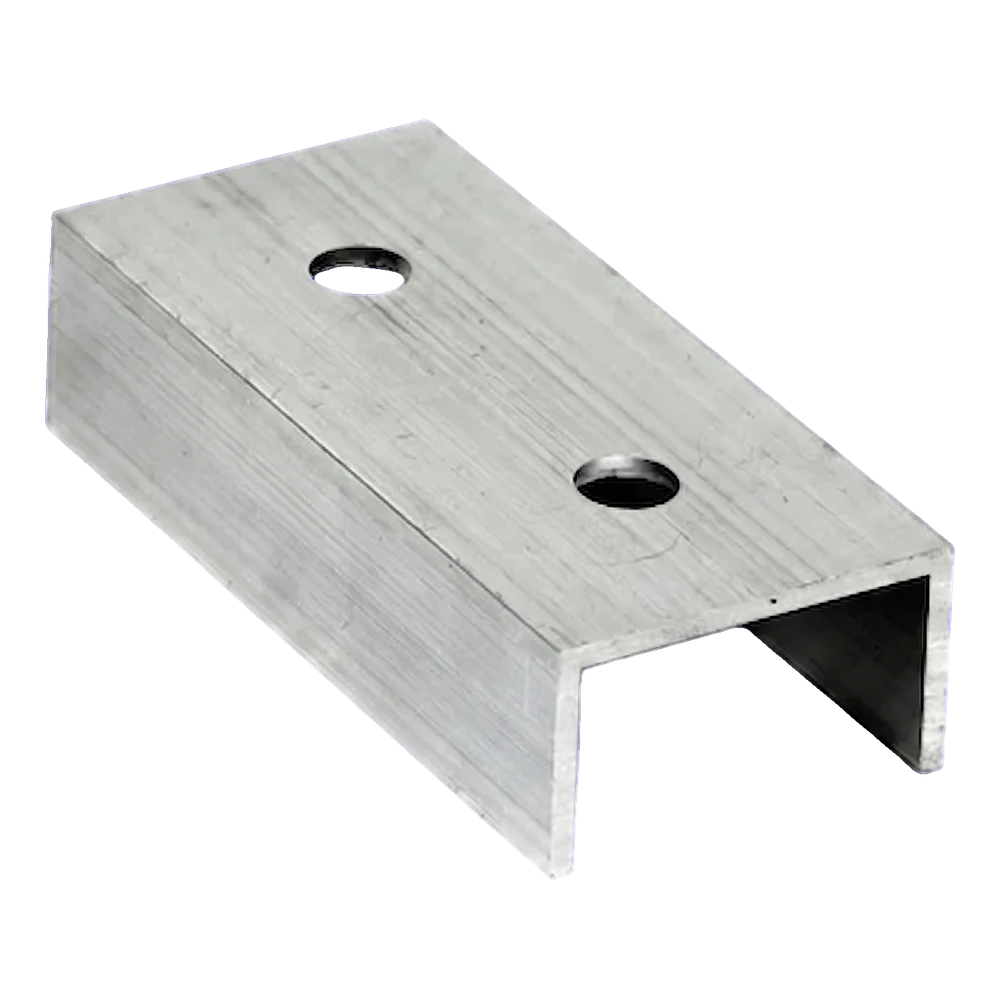

PV-Montageprofil-Verbinder Aluminium 100 mm – U-Profil 25×45×25

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.06 kg

Preis / stk.: 0,59 € 0.59

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 0,50 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 200 stk
Paket mit 5000 stk
Paket mit 10000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.56

Anbieter: -

Produktcode: PV-18-01

Einem Freund empfehlen

Beschreibung

PV-Montageprofil-Verbinder Aluminium 100 mm – U-Profil 25×45×25

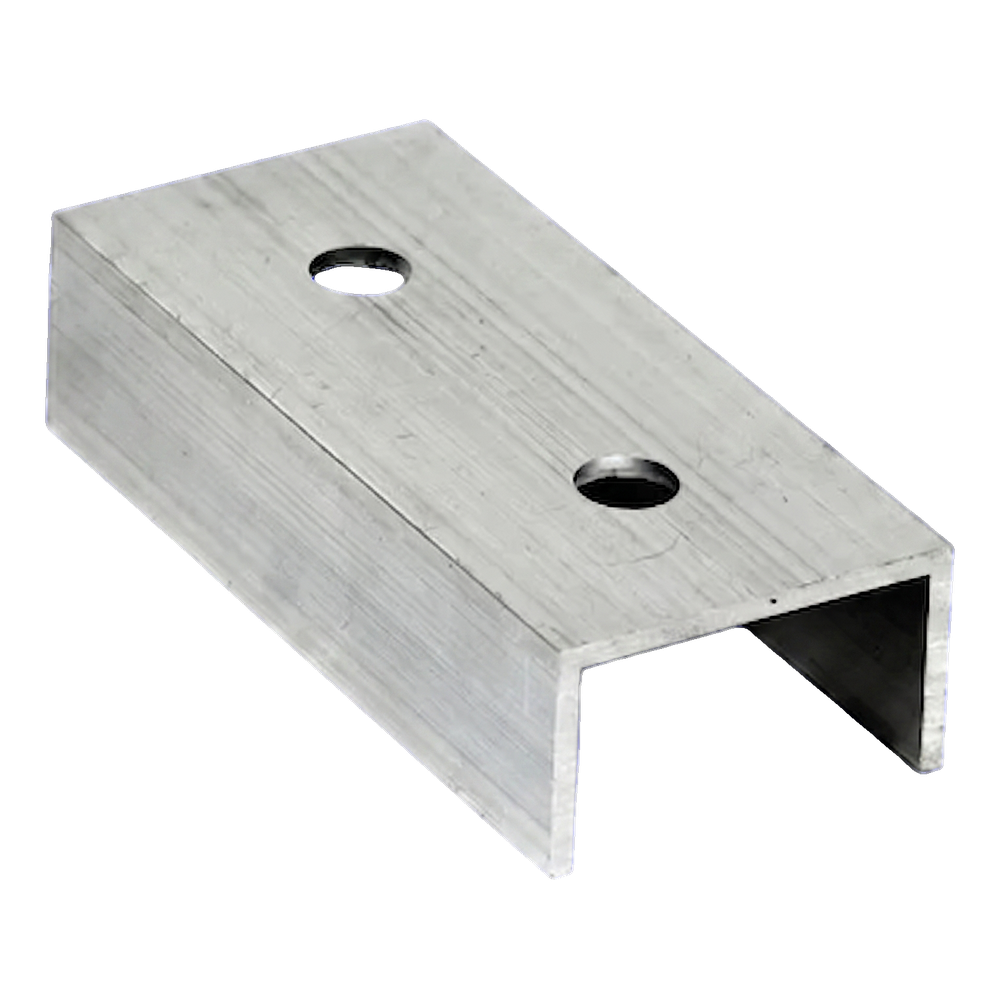

PV-Montageprofil-Verbinder Aluminium 100 mm – isometrische Ansicht

Der Montageprofil-Verbinder 100 mm ist ein kompaktes, U-förmiges Konstruktionselement zur Verlängerung von Montageprofilen in Photovoltaikanlagen. Gefertigt aus Aluminium 6060, vereint er geringes Gewicht mit hoher Korrosionsbeständigkeit — ein zusätzlicher Korrosionsschutz ist auch bei langjähriger Witterungseinwirkung nicht erforderlich. Die präzise angeordneten Montagebohrungen gewährleisten eine sichere Schraubverbindung der Profile, und das U-Profil garantiert einen stabilen Sitz innerhalb der Standard-Montageschienen. Der Verbinder ist auch in einer schwarz eloxierten Ausführung erhältlich, die zusätzlichen Schutz vor Umwelteinflüssen sowie eine ästhetische Optik auf dunklen Dächern bietet.

Vorteile für das Montageteam

Aluminium 6060 — natürliche Korrosionsbeständigkeit ohne zusätzliche Schutzbeschichtungen

U-Profil passend zu Standard-PV-Montageschienen — der Verbinder wird direkt in das Profil eingeschoben, ohne zusätzliche Positionierung

Sehr geringes Gewicht — minimale Belastung der Konstruktion und komfortabler Transport

Montagebohrungen ermöglichen eine schnelle Schraubverbindung ohne zusätzliche Bearbeitung

Erhältlich in schwarz eloxierter Ausführung für die Installation auf dunklen Dachbedeckungen

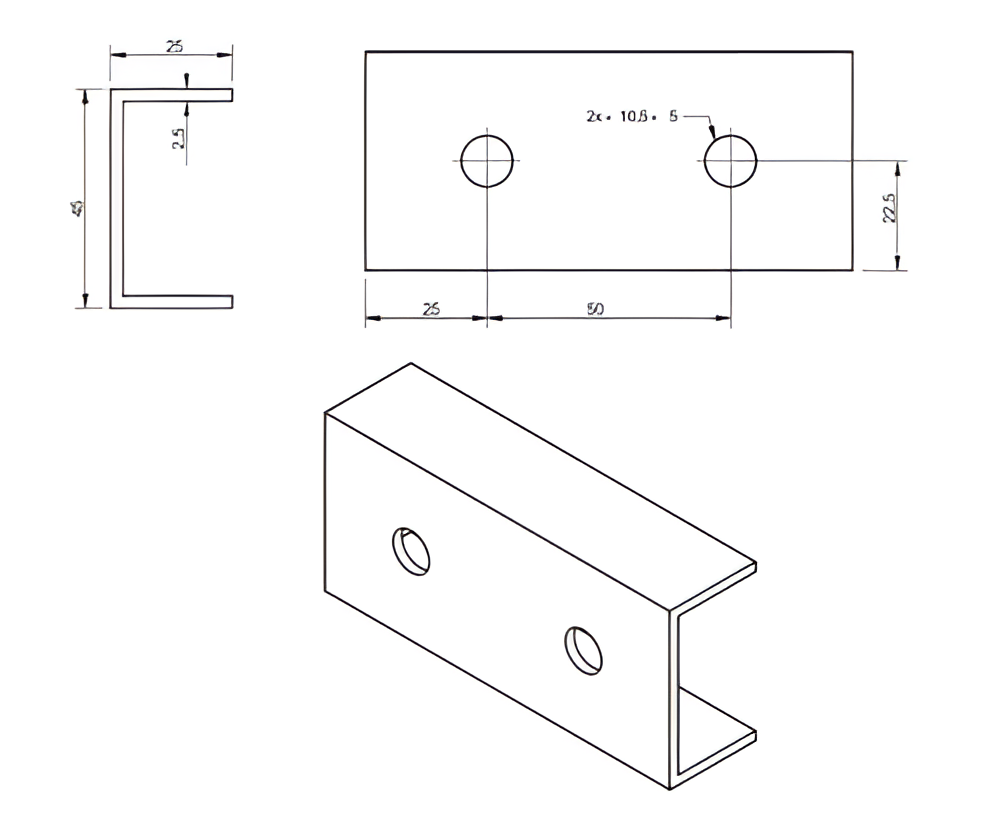

PV-Profil-Verbinder 100 mm – technische Zeichnung mit drei Ansichten

Die technische Zeichnung zeigt drei Ansichten des Verbinders: einen Querschnitt des U-Profils mit Angabe der Wandstärke, eine Draufsicht mit der Anordnung der Montagebohrungen sowie eine isometrische Ansicht des fertigen Bauteils. Die symmetrische Anordnung der Bohrungen gewährleistet eine gleichmäßige Lastübertragung über die gesamte Länge der Verbindung.

Video zur Vorstellung der Montagekomponenten der PV-Konstruktion

Video zur Vorstellung der Montage einer Photovoltaikkonstruktion

Technische Parameter

Elementtyp	Profilverbinder (U-Profil)
Länge / Verstellbereich	100 mm

Abmessungen

U-Profil	25×45×25 mm
Wandstärke	2,5 mm
Bohrungsdurchmesser	10,5 mm
Anzahl der Bohrungen	2
Bohrungsabstand	50 mm

Material und Ausführung

Material	Aluminium 6060
Beschichtung / Korrosionsbeständigkeit	natürlich korrosionsbeständig; erhältlich auch in schwarz eloxierter Ausführung

Weitere Parameter

Gewicht	0,06 kg
