PSG verstellbares gerolltes Scharnier für Gartentor fi24 M12 mit Schild 150×40 mm
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

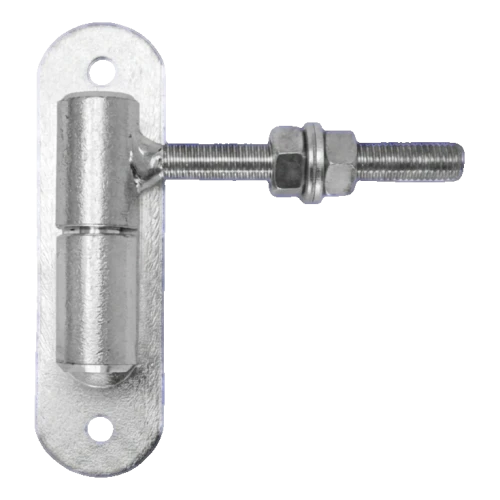

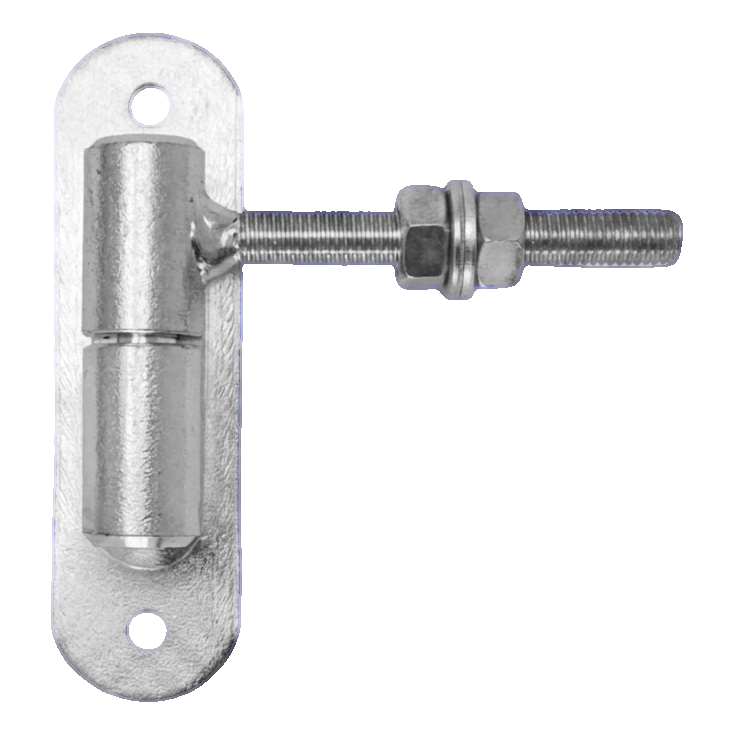

PSG verstellbares gerolltes Scharnier für Gartentor fi24 M12 mit Schild 150×40 mm
Verstellbares gerolltes Stahlscharnier mit Kugel und Montageschild – zuverlässige Lösung für das Aufhängen von Gartentoren. Das M12-Gewinde mit Stellmutter ermöglicht eine präzise Einstellung der Torvertikalposition jederzeit – sowohl direkt nach der Montage als auch während des Betriebs, wenn die Konstruktion durchhängt oder sich die thermischen Bedingungen ändern.
Die verzinkte Oberfläche gewährleistet jahrelangen Korrosionsschutz, wodurch das Scharnier im Außenbereich vollständig funktioniert. Die gerollte Hülse mit einem Durchmesser von fi 24 mm garantiert reibungslosen Betrieb und hohe Beständigkeit gegen mechanische Belastungen. Zwei Montagelöcher im Schild ermöglichen eine schnelle und sichere Verschraubung am Zaunpfosten.
Vorteile für den Installateur
- Verstellung jederzeit möglich – die Mutter am M12-Gewinde ermöglicht das Anziehen oder Lösen des Scharniers ohne Demontage des Tors
- Verzinkung – dauerhafter Korrosionsschutz für Außenanwendungen
- Schnelle Montage – Schild mit zwei Löchern fi 10,5 mm ermöglicht direktes Anschrauben am Pfosten
- Hochwertige Ausführung – gerollte Stahlhülse widerstandsfähig gegen mechanische Beschädigungen und hohe Belastungen

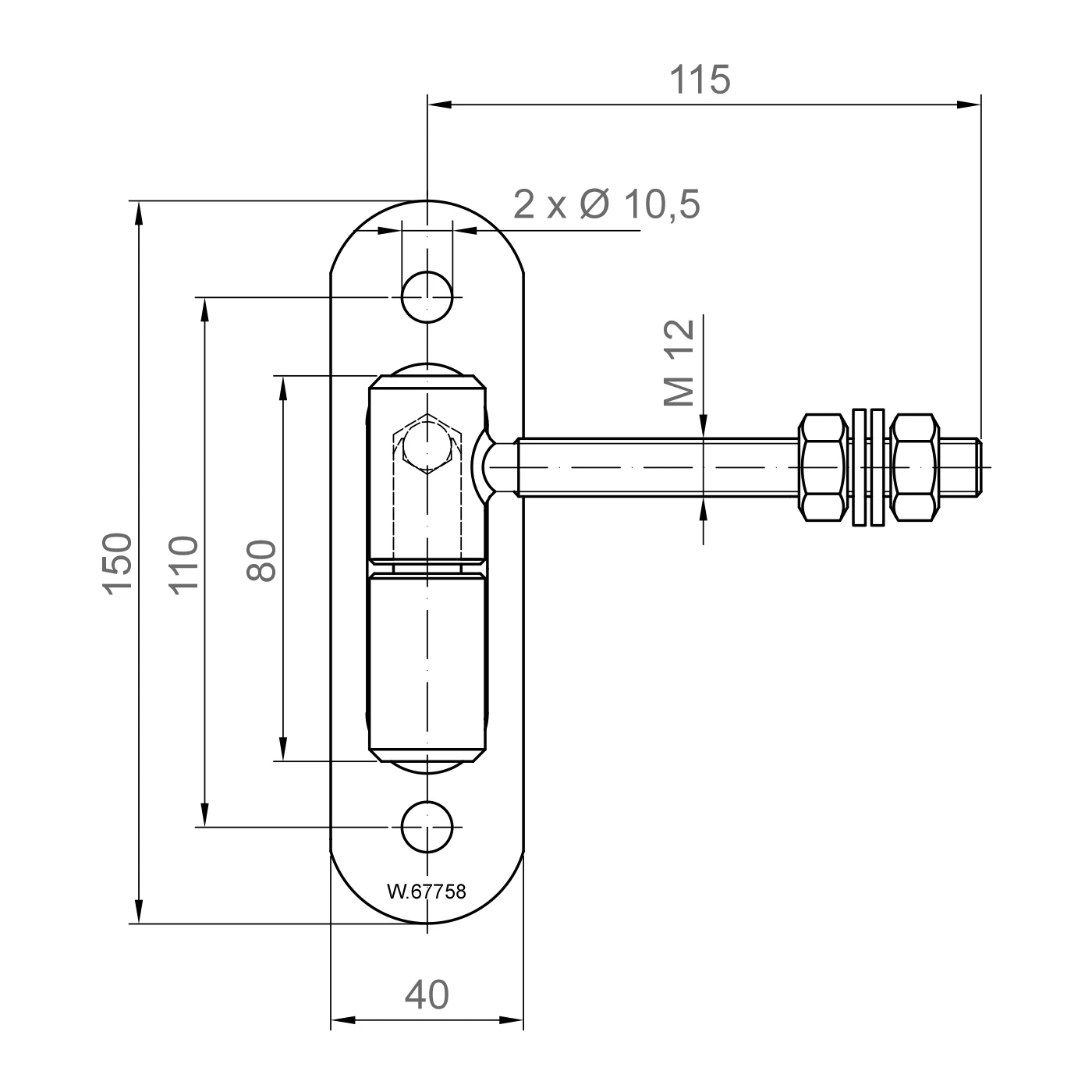

Abmessungen und technische Parameter
- Material: verzinkter Stahl
- Hülsendurchmesser: fi 24 mm
- Zapfengewinde: M12
- Schildabmessungen (H × B): 150 × 40 mm
- Schildblechdicke: 4 mm
- Hülsen-Arbeitshöhe: 80 mm
- Lochabstand: 110 mm
- Lochdurchmesser: 2 × fi 10,5 mm
- Länge des Gewindezapfens (von der Drehachse): 115 mm

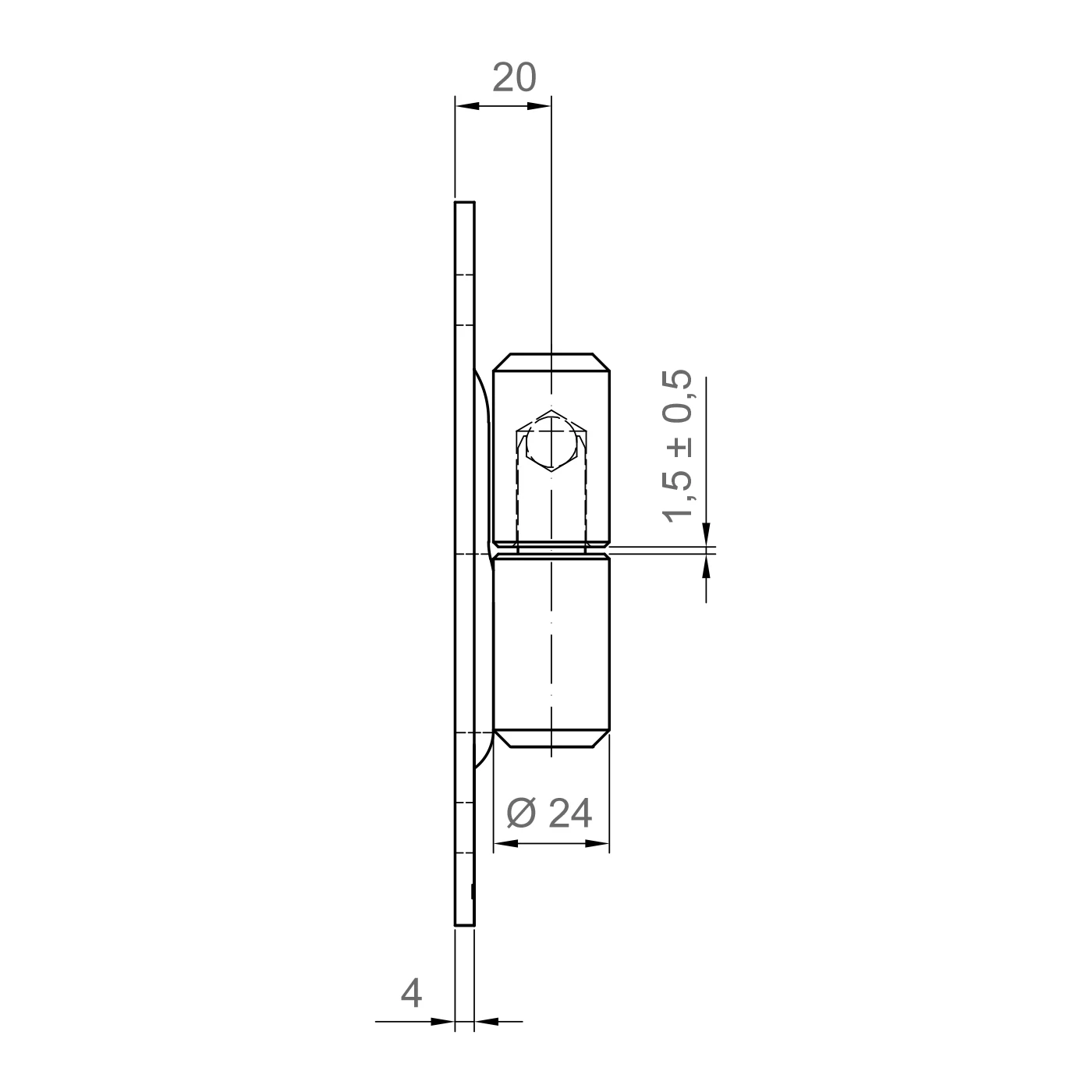

- Abstand der Drehachse von der Montagefläche: 20 mm
- Arbeitsspalt zwischen den Hülsen: 1,5 ± 0,5 mm
- Gewicht: 0,56 kg
- EAN: 5901431940918
Aufbau und Funktionsprinzip
Das Scharnier besteht aus zwei gerollten Stahlhülsen, die auf einer gemeinsamen Drehachse montiert und mit dem Montageschild verbunden sind. Der horizontale Zapfen mit M12-Gewinde endet in einer Kugel, auf die der entsprechende Teil des Tors aufgesetzt wird. Die Stellmutter am Zapfen ermöglicht eine stufenlose Verstellung der Toraufhängungshöhe – es genügt, die Mutter zu lösen, die richtige Position einzustellen und wieder anzuziehen. Diese Konstruktion eliminiert die Notwendigkeit einer Demontage bei Einstellkorrekturen, was besonders nützlich ist nach dem Durchhängen der Konstruktion oder bei großen Temperaturschwankungen, wenn das Metall seine Abmessungen ändert.
Technische Daten
| Gewindeart | M12 |
| Durchmesser | 24 |
| Sposób montażu | Mit Schild |
| Material | Stahl |
