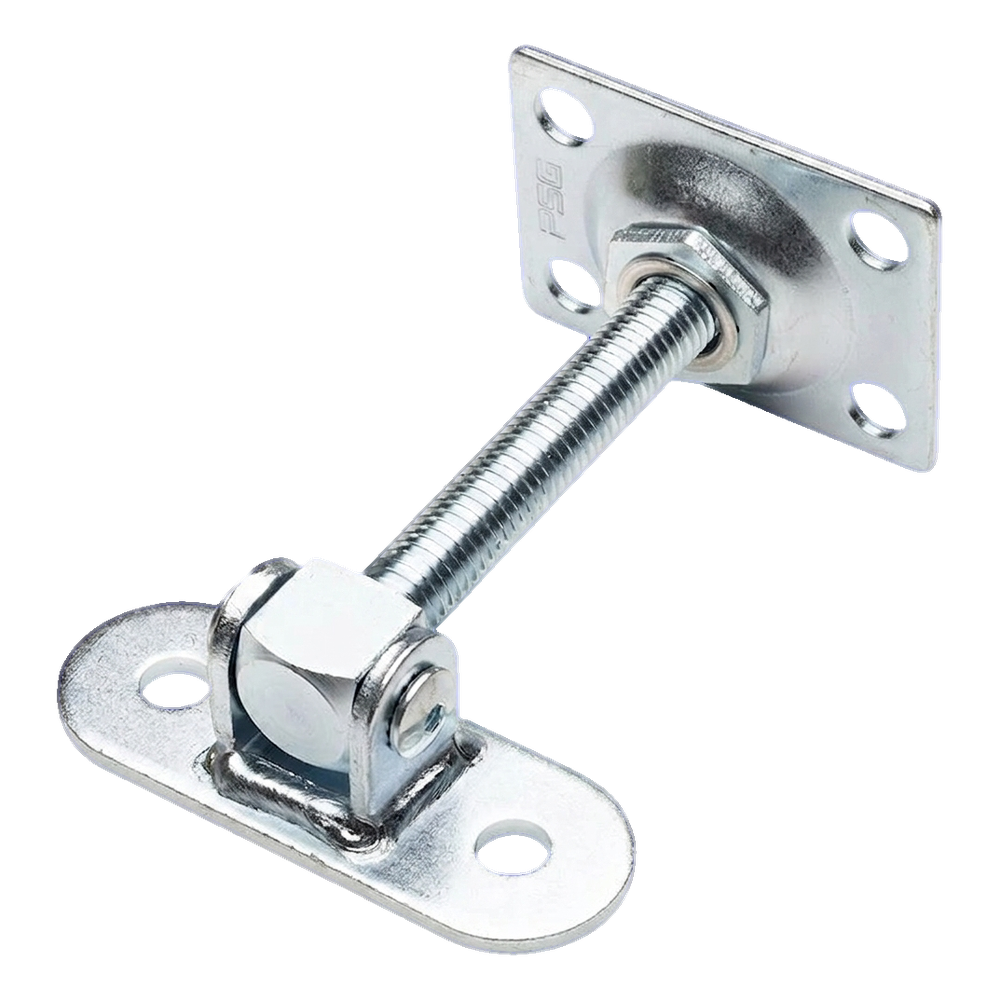

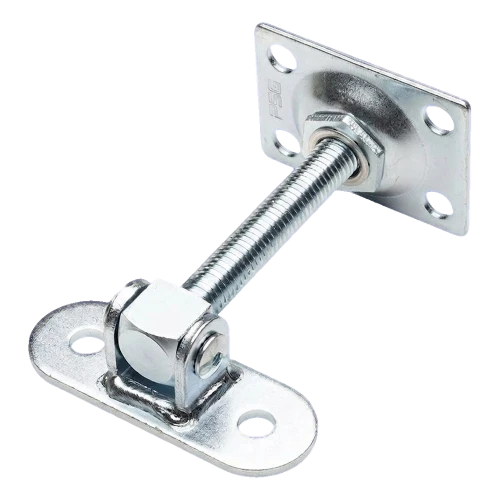

PSG verstellbares Torscharnier M14 mit Schild 115×40 mm und Platte 75×55 mm
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
PSG verstellbares Torscharnier M14 mit Schild 115×40 mm und Platte 75×55 mm
Verstellbares Torscharnier PSG mit Schraube M14 zur Montage von Flügeltoren. Dank der Stellmutter ermöglicht es eine schnelle Korrektur der Flügelstellung ohne Demontage – sowohl direkt nach der Installation als auch während des Betriebs. Dies ist besonders wichtig bei jahreszeitlichen Temperaturschwankungen, wenn sich Metall zusammenzieht oder ausdehnt und Durchhängen oder Verklemmen der Konstruktion verursacht.
Die Stahlkonstruktion mit galvanischer Beschichtung gewährleistet hohe Korrosionsbeständigkeit und Langlebigkeit unter Außenbedingungen. Die maximale Belastung des Torflügels beträgt 80 kg, wodurch sich das Scharnier für typische Flügeltore in Grund- und Industriezäunen eignet.

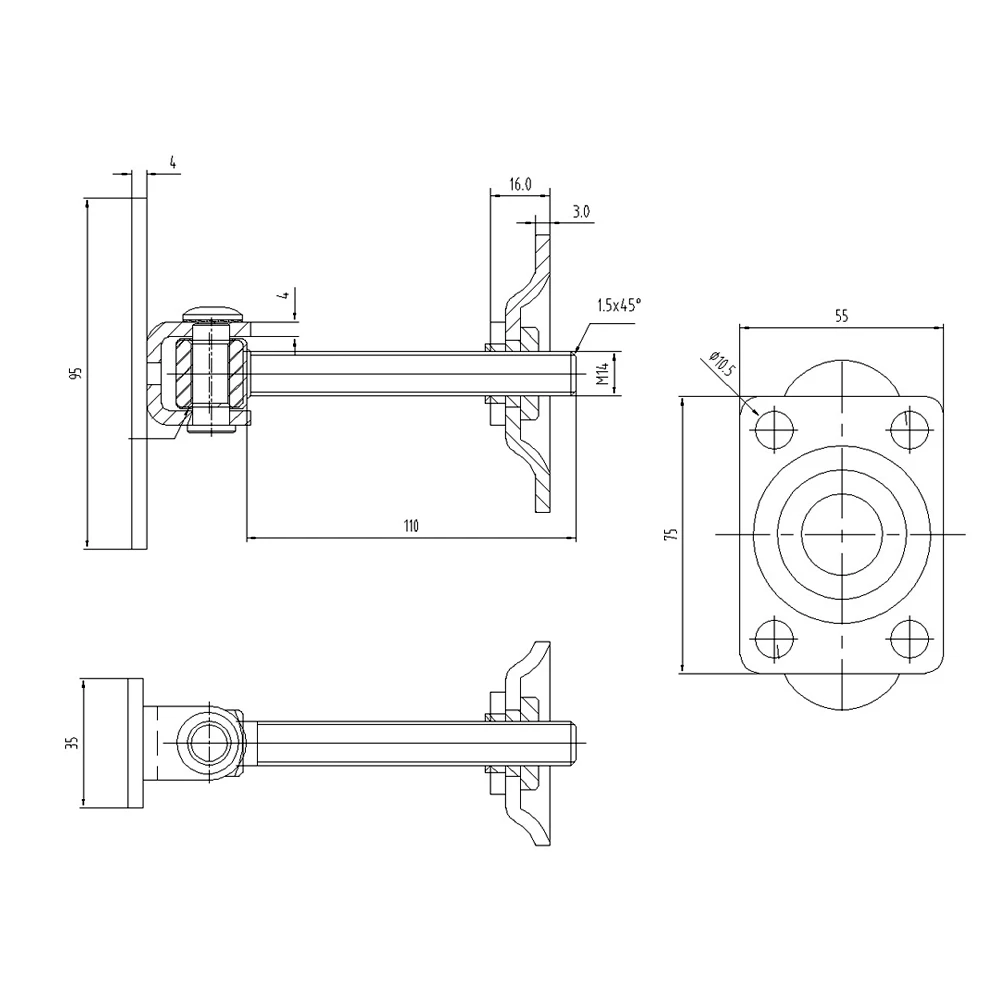

Technische Parameter
- Gewinde: M14
- Schraubenlänge (Arbeitsteil): 110 mm
- Gesamtlänge: 180 mm
- Abmessungen Schild (Befestigungsplatte am Pfosten): 115 × 40 mm
- Abmessungen Platte (Montageplatte): 75 × 55 × 3 mm
- Lochabstand Montagebohrungen Platte: 75 × 55 mm
- Durchmesser Montagebohrungen: Ø10,5 mm (4 Stk.)
- Höhe U-Halterung (Zapfen): 95 mm
- Breite U-Halterung: 35 mm
- Materialstärke U-Halterung: 4 mm
- Dicke Stellmutter: 16 mm
- Fase am Spindelende: 1,5 × 45°
- Maximales Gewicht Torflügel: 80 kg
- Material: Stahl mit galvanischer Beschichtung
- Gewicht: 0,42 kg
- EAN: 5903313203005
Aufbau und Funktionsprinzip
Das Scharnier besteht aus drei Hauptelementen: U-Halterung (am Schild des Torflügels befestigt), Gewindespindel M14 mit Stellmutter und Platte (Montageplatte am Pfosten befestigt). Die U-Halterung ermöglicht die Drehung des Zapfens, und die Mutter an der Spindel ermöglicht eine präzise Höhenverstellung des Flügels. Vier Montagebohrungen mit Durchmesser Ø10,5 mm in der Platte gewährleisten eine sichere und stabile Befestigung am Zaunpfosten.
Die Verstellung ist jederzeit möglich – es genügt, die Mutter zu lockern oder anzuziehen, um die Position des Flügels zu korrigieren. Dadurch kann der Installateur das Tor präzise ausrichten auch nach längerer Nutzungsdauer, was kostspielige Serviceeingriffe eliminiert.
Hersteller: PSG
Technische Daten
| Gewindeart | M14 |
| Sposób montażu | Mit Schild |
| Material | Stahl |
