PSG regulierbares gedrehtes Scharnier ø24 M12 mit Schild 150×40 mm und Kugel – für Gartentore und Tore
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

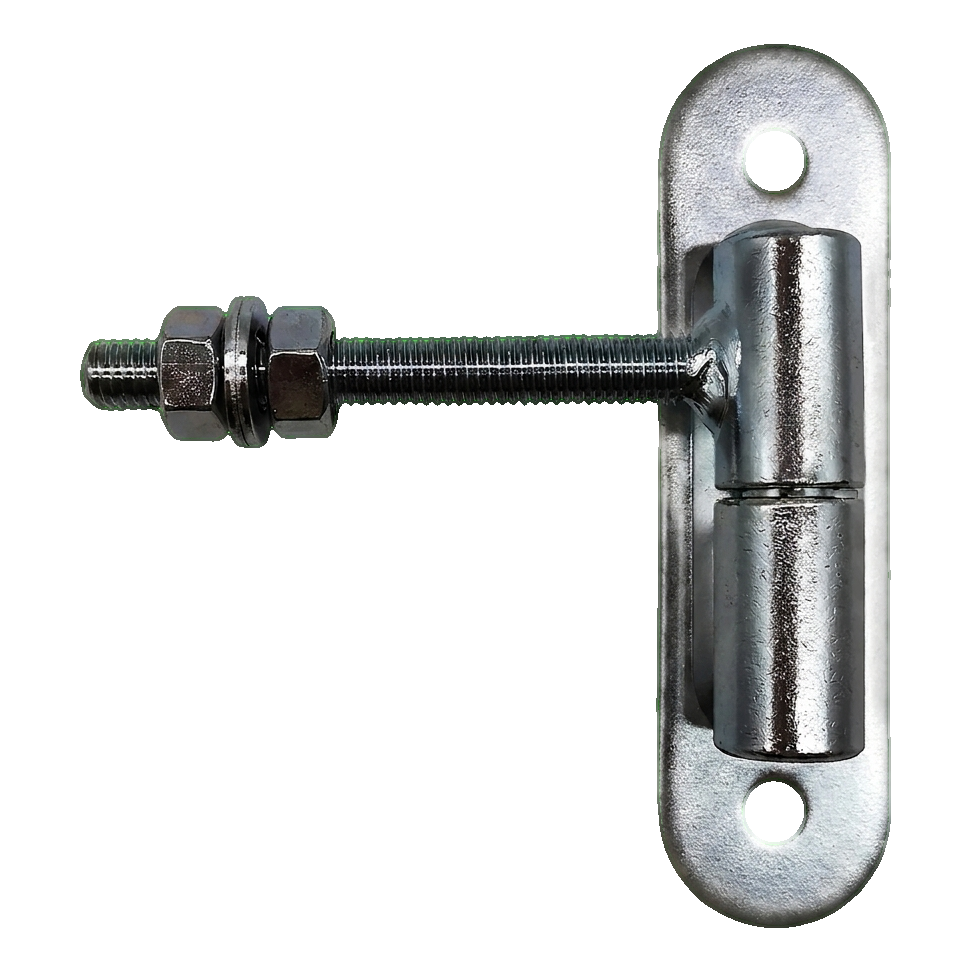

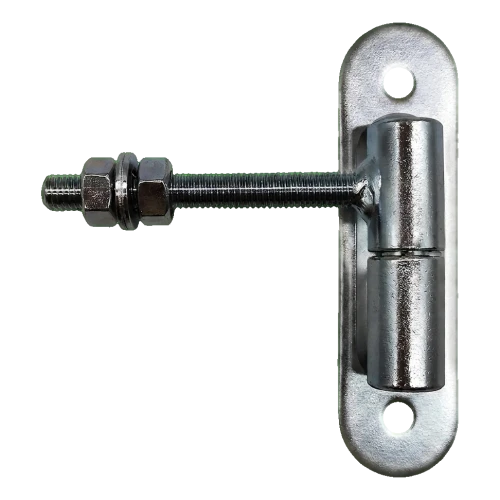

PSG regulierbares gedrehtes Scharnier ø24 M12 mit Schild 150×40 mm und Kugel – für Gartentore und Tore
Das regulierbare gedrehte Scharnier PSG ø24 mit Gewinde M12 ist ein robustes, verzinktes Stahlscharnier für die Montage von Gartentoren und Toren. Dank der Konstruktion mit Gewinderegulierung ermöglicht es eine präzise Einstellung des Flügels sowohl während der Montage als auch während des späteren Betriebs — eine Reguliermutter genügt, um das durch Belastung oder Temperaturschwankungen verursachte Durchhängen zu korrigieren.
Das Schild mit den Abmessungen 150 × 40 mm mit zwei Montagelöchern (ø10 mm, Abstand 110 mm) gewährleistet eine stabile, sichere Befestigung am Pfosten. Die Kugel im Inneren des Scharniers garantiert einen reibungslosen Betrieb des Flügels und minimiert die Reibung, was sich in Bedienkomfort und Langlebigkeit des gesamten Mechanismus niederschlägt. Die zulässige Belastung des Scharnierpaares beträgt 250 kg, wodurch es sich auch für schwere Stahlkonstruktionen eignet.
Die Zinkbeschichtung schützt das Scharnier vor Korrosion und macht es zur idealen Lösung für den Außeneinsatz — Zäune, Eingangstore und Grundstückstore. Für Installationsunternehmen sind die Schnelligkeit der Montage und die Möglichkeit der späteren Regulierung ohne Demontage entscheidend — dieses Scharnier bietet beides.

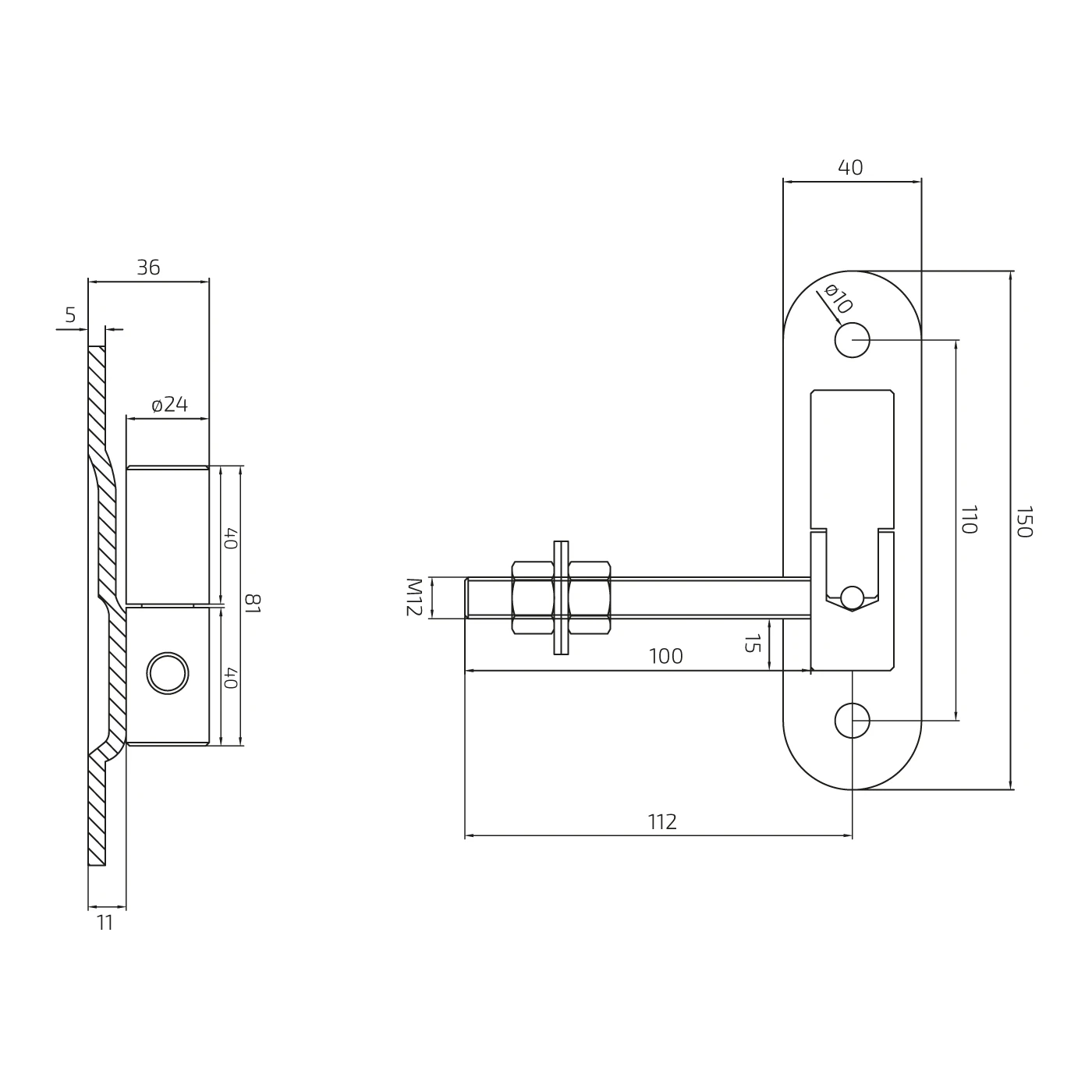

Abmessungen und technische Parameter
- Material: verzinkter Stahl
- Scharnierdurchmesser (Hülse): ø24 mm
- Gewinde des Regulierbolzens: M12
- Länge des Gewindebolzens: 100 mm
- Gesamthöhe der Scharnierhülse: 81 mm (2 × 40 mm + Spiel)
- Tiefe von der Montagefläche bis zur Scharnierfront: 36 mm
- Dicke der Schildkante: 5 mm
- Tiefe des Schildprofils (Prägung): 11 mm
- Schildabmessungen: 150 × 40 mm
- Durchmesser der Montagelöcher: ø10 mm
- Abstand der Montagelöcher: 110 mm
- Zulässige Belastung des Scharnierpaares: 250 kg
- Korrosionsschutz: Verzinkung
- Gewicht: 0,62 kg
- EAN: 5901289676298
Vorteile für den Installateur
- Regulierung mit Mutter — schnelle Korrektur des Flügeldurchhangs ohne Demontage
- Kugel im Scharnier — reibungsloser Betrieb und geringerer Verschleiß
- Verzinkung — jahrelanger Korrosionsschutz unter Außenbedingungen
- Hohe Tragkraft — Scharnierpaar trägt Konstruktionen bis 250 kg
- Einfache, schnelle Montage — zwei Löcher ø10 mm im Schild, Gewindebolzen M12
Technische Daten
| Gewindeart | M12 |
| Durchmesser | 24 |
| Sposób montażu | Mit Schild |
| Material | Stahl |
