PSG Schildplatte für verstellbares Scharnier M20 – Edelstahl AISI 304, 100×100 mm
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

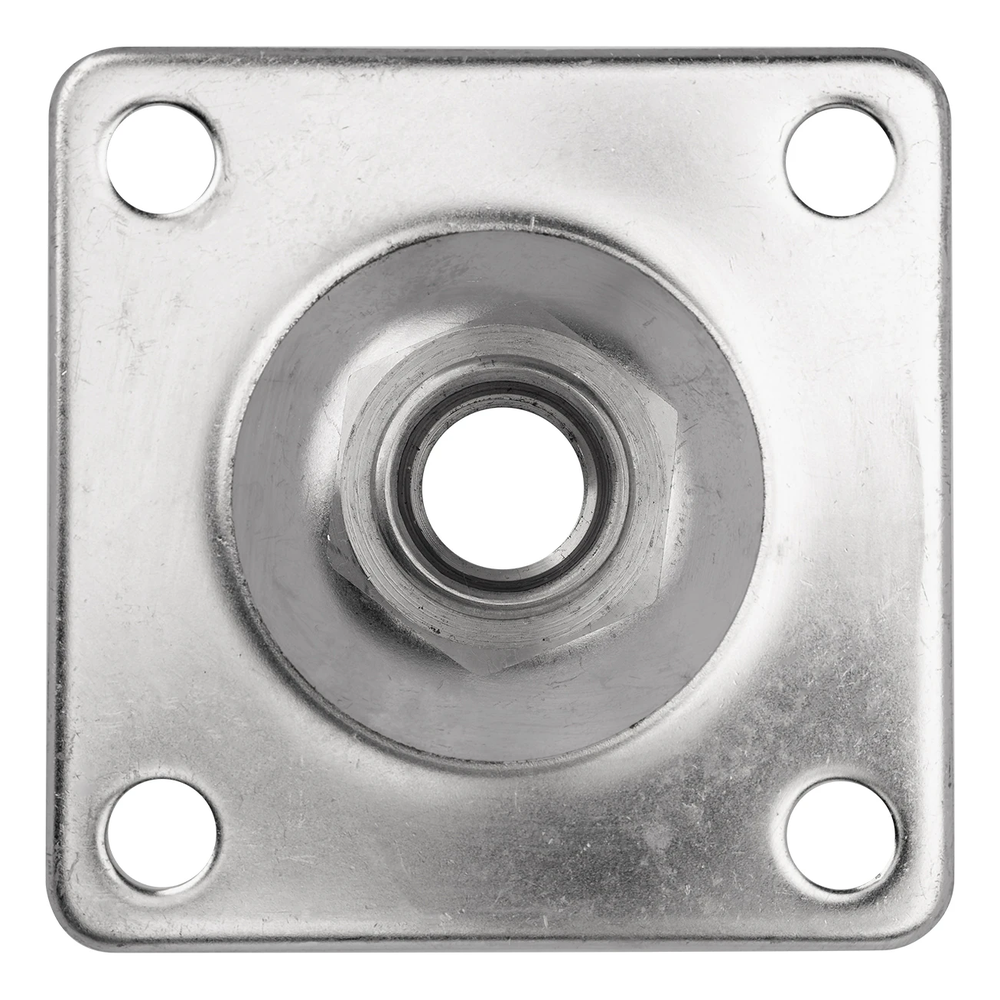

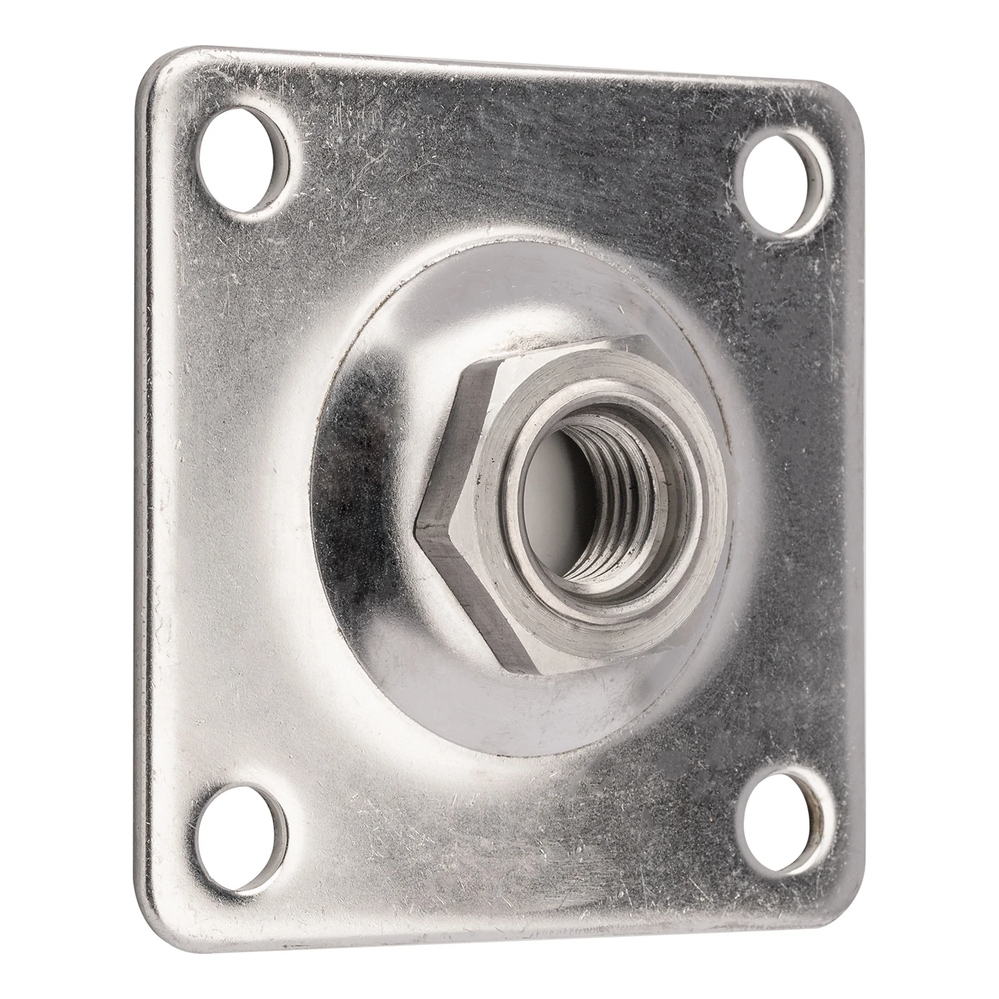

PSG Schildplatte für verstellbares Scharnier M20 – Edelstahl AISI 304, 100×100 mm
Schildplatte für verstellbares Scharnier M20 der Marke PSG ist ein universelles Montageelement zur stabilen Befestigung von verstellbaren Scharnieren mit Schraube M20. Aus Edelstahl AISI 304 gefertigt, bietet sie hohe Korrosionsbeständigkeit, wodurch sie sich sowohl bei Privat- als auch bei Industrietoren bewährt — selbst bei anspruchsvollen Witterungsbedingungen und feuchtigkeitsbelasteten Umgebungen.
Die rohe Oberfläche lässt volle Freiheit für weitere Bearbeitung — die Schildplatte kann pulverbeschichtet oder lackiert werden, um sie farblich an die übrigen Torelemente anzupassen. Vier Befestigungslöcher mit Durchmesser ø11,5 mm und Lochabstand 75×75 mm ermöglichen schnelle und sichere Verschraubung am Pfosten oder Rahmen, und die gerundeten Ecken (R8) eliminieren das Risiko scharfer Kanten.

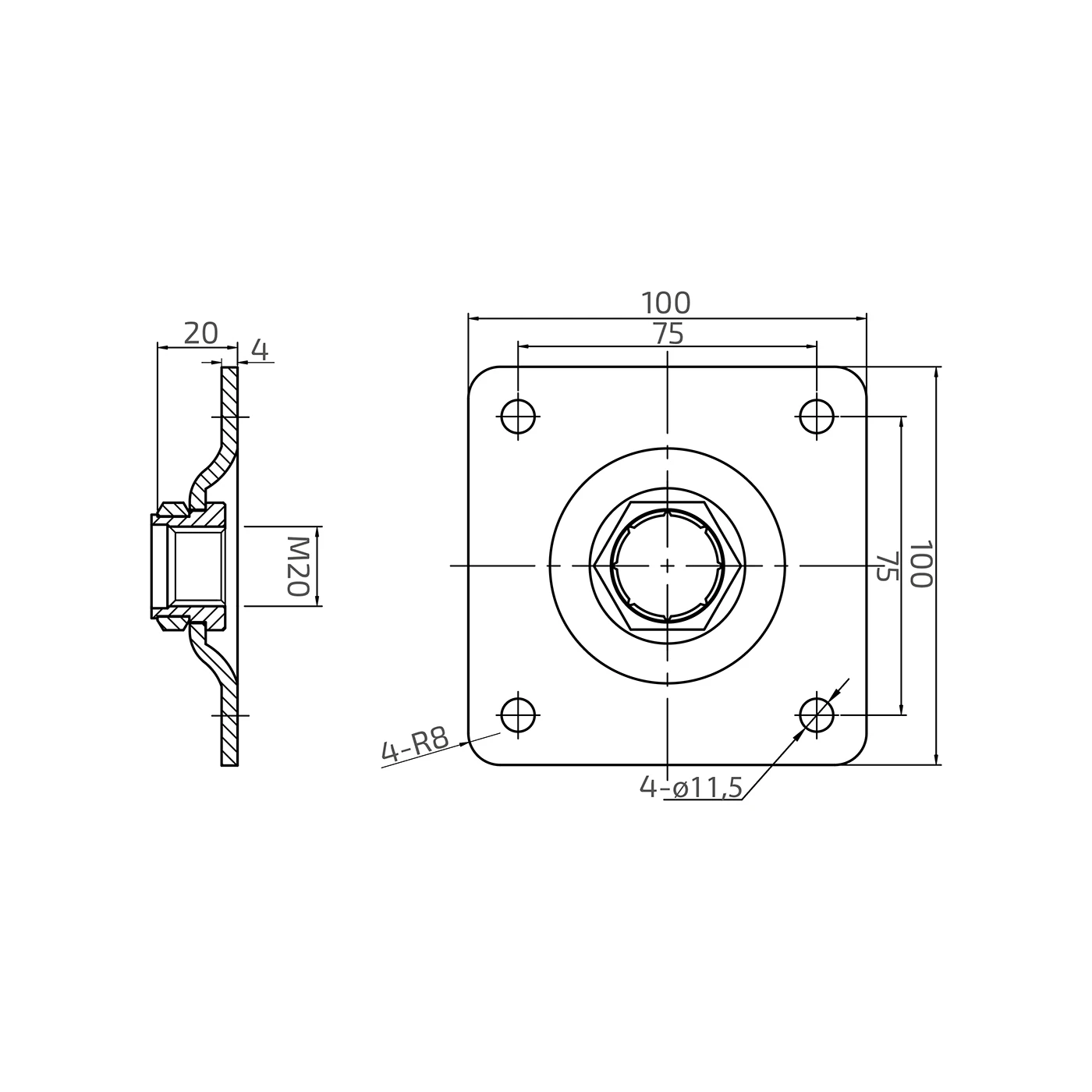

Abmessungen und technische Daten
- Hersteller: PSG
- Verwendung: Schildplatte für verstellbares Scharnier M20
- Material: Edelstahl AISI 304
- Oberfläche: roh
- Plattenabmessungen: 100 × 100 mm
- Blechdicke: 4 mm
- Gesamttiefe (mit Mutter): 20 mm
- Zentralgewinde: M20
- Anzahl Befestigungslöcher: 4
- Durchmesser Befestigungslöcher: ø11,5 mm
- Lochabstand: 75 × 75 mm
- Rundungsradius Ecken: R8
- Typ: universal
- Gewicht: 0,25 kg
- EAN: 5903313205825
Korrosionsbeständigkeit und Langlebigkeit
Edelstahl AISI 304 (austenitischer Chrom-Nickel-Stahl) ist ein Material, das häufig in Torbeschlägen mit erhöhten Anforderungen eingesetzt wird. Durch den Chrom- und Nickelgehalt behält die Schildplatte über Jahre hinweg ihre volle Festigkeit und ihr ästhetisches Aussehen — unabhängig von den Witterungsbedingungen. Für Installateure bedeutet dies keine Reklamationen und Wartungsarbeiten im Zusammenhang mit Korrosion der Befestigungen.
Die Blechdicke von 4 mm in Verbindung mit der großen Plattenfläche 100 × 100 mm gewährleistet eine gleichmäßige Lastverteilung, was besonders bei schweren Torflügeln wichtig ist. Die universelle Konstruktion ermöglicht den Einsatz der Schildplatte sowohl links als auch rechts, was die Logistik vereinfacht und die Anzahl der Lagerpositionen minimiert.
Technische Daten
| Gewindeart | M20 |
| Material | AISI 304 |
