Laufwagen-Paket für freitragende Schiebetore 8-rollig + Zubehör KIT für Schiene 80

Das Set ist für Tore mit vollflächigem Torblatt konzipiert, bei denen hohe Tragfähigkeit und Langlebigkeit der Laufelemente entscheidend sind. Die verzinkte Oberfläche aller Komponenten gewährleistet Witterungsbeständigkeit und einen langjährigen wartungsfreien Betrieb.

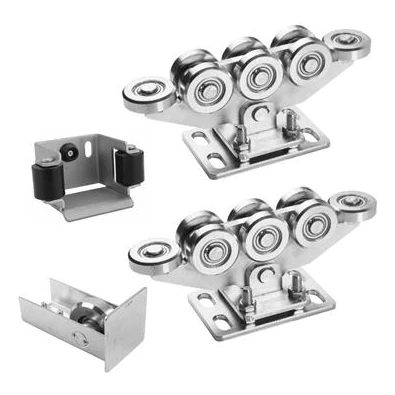

Lieferumfang

• Laufwagen 80 (8-Rollen) – 2 Stk.
• Einlaufhalter – 1 Stk.
• Einlaufrolle – 1 Stk.

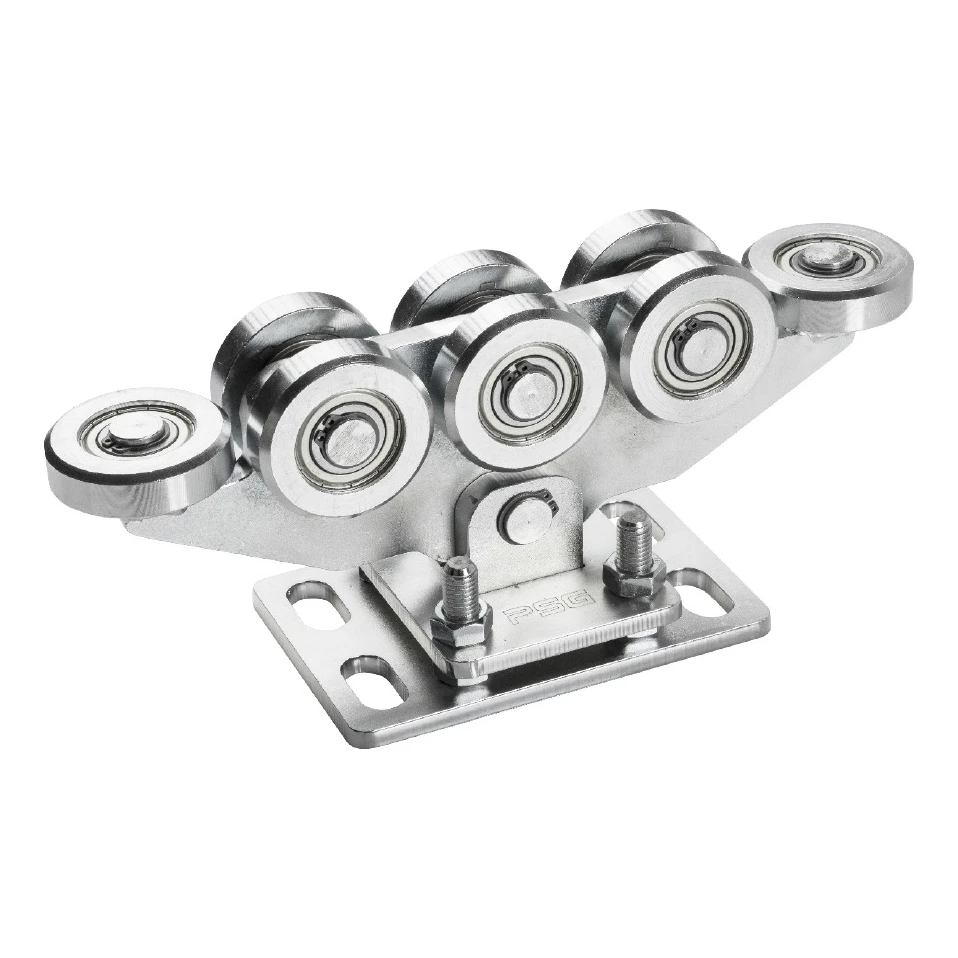

Laufwagen 80 – 8-Rollen

Der Laufwagen ist mit 8 Stahlrollen ausgestattet, darunter zwei horizontale, die eine gleichmäßige Lastverteilung und eine ruhige Torbewegung gewährleisten. Die Pendelkonstruktion – der Wagen ist über einen Zapfen mit der Grundplatte verbunden – ermöglicht eine automatische Anpassung an die Torschiene. Die Höheneinstellung erfolgt über Schrauben, was eine präzise Ausrichtung bei der Montage erleichtert. Die maximale Belastung eines Laufwagens beträgt 1000 kg.

Maße des Laufwagens: Grundplatte 140×120 mm, Höhe 68 mm (+ 17 mm Zapfen), Tiefe 155 mm. Die acht in zwei Reihen angeordneten Rollen gewährleisten Stabilität auch bei starker Windbelastung und hohem Torblattgewicht.

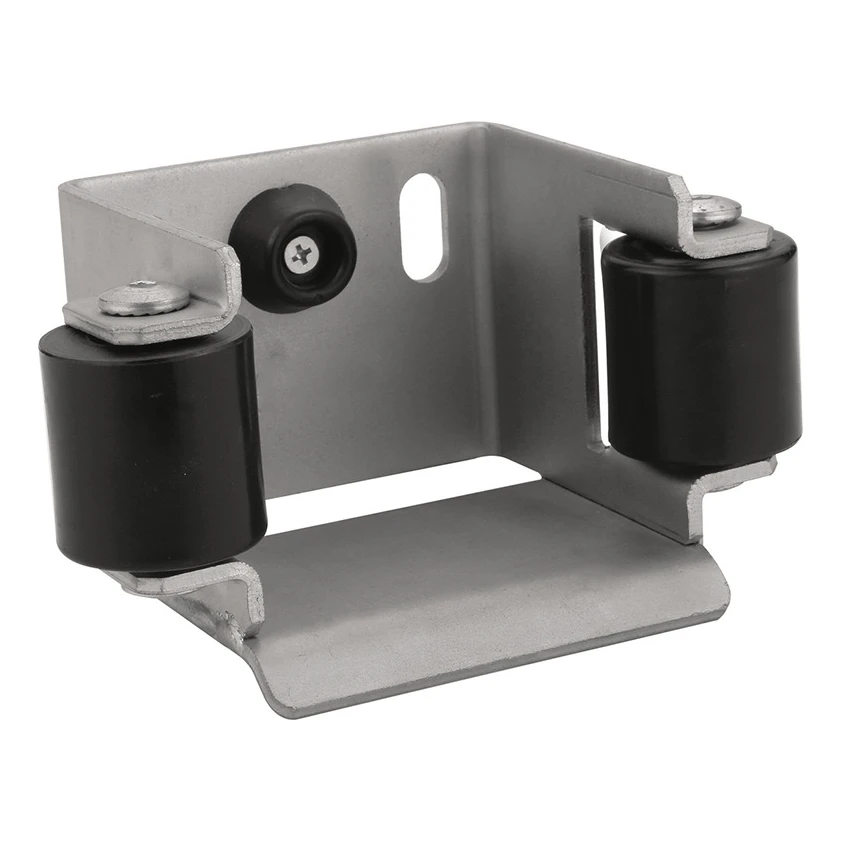

Einlaufhalter

Der Einlaufhalter aus Stahl erfüllt eine doppelte Funktion: Er stabilisiert das Tor im geschlossenen Zustand und verteilt dessen Gewicht auf mehr Auflagepunkte, was die Lebensdauer der Laufwagen erheblich verlängert. Er ist mit zwei Führungsrollen aus Kunststoff (Abstand 88 mm) ausgestattet, die die Torschiene beim Schließen führen. Auf der Rückseite befinden sich zwei Montagebohrungen sowie ein Gummipuffer zur Schwingungsdämpfung.

Maße des Einlaufhalters: 100×90 mm, Höhe 85 mm (davon 80 mm Gehäuse + 4 mm Deckblech), Tiefe mit Rollen 40 mm.

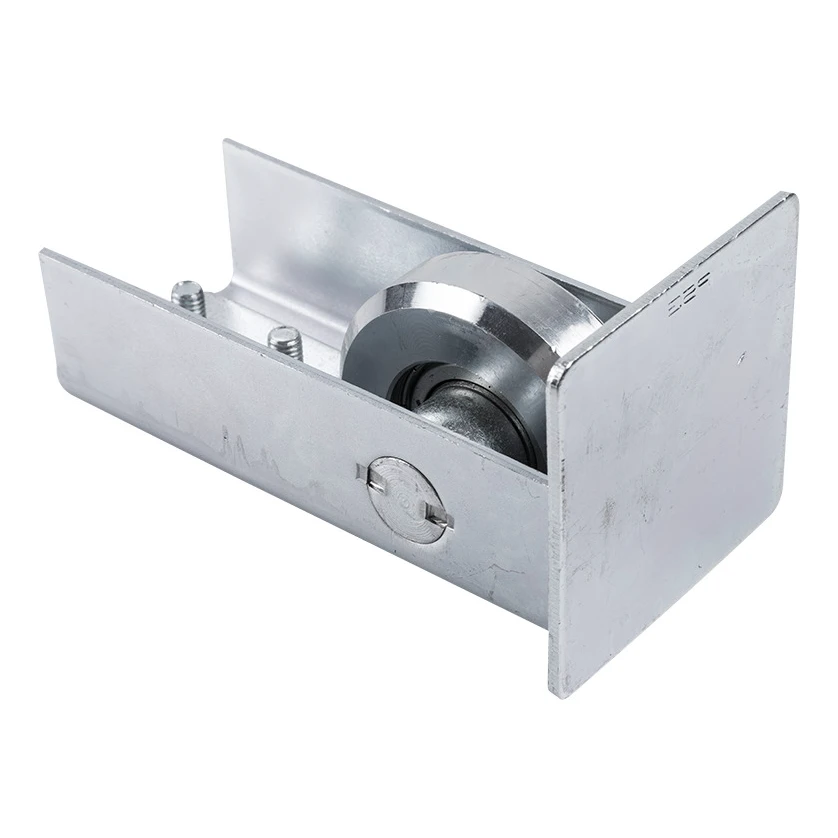

Einlaufrolle

Das Element wird am Anfang der Schiebetorschiene montiert. Die Einlaufrolle erleichtert das Einfahren der Schiene auf die Laufwagen, reduziert deren Verschleiß und verlängert die Betriebsdauer. Sie schützt zudem vor dem Eindringen von Schnee und Eis in das Schieneninnere. Montageschrauben sind im Lieferumfang enthalten. Passend für Schiene 80×80×5 mm.

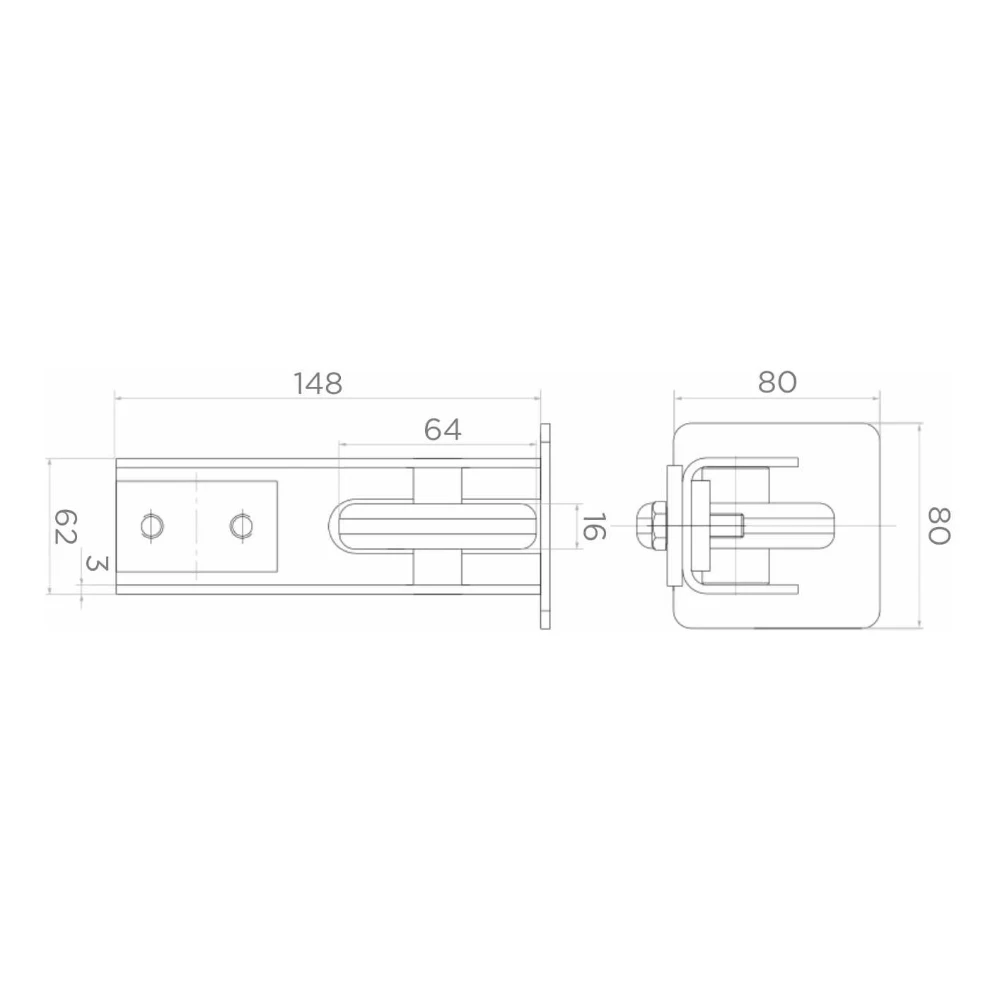

Maße der Einlaufrolle: Länge 148 mm, Breite 62 mm, Höhe mit Schiene 80 mm. Rollendurchmesser 64 mm.

Technische Daten des Sets

• Verwendung: freitragende Schiebetore mit Schiene 80×80×5 mm
• Tragfähigkeit des Laufwagens: bis 1000 kg
• Rollen des Laufwagens: 8 Stk. aus Stahl (davon 2 horizontal)
• Höheneinstellung: Regulierschrauben am Laufwagen
• Konstruktion des Laufwagens: Pendelkonstruktion (Zapfen)
• Oberfläche: verzinkt
• Gewicht des Sets: 19,4 kg
• EAN: 5903313203555

Warum dieses Set wählen? Alle Laufelemente in einer Verpackung bedeuten weniger Bestellungen, schnellere Zusammenstellung und die Gewissheit, dass alle Komponenten miteinander kompatibel sind. Die 8-Rollen-Laufwagen mit Höheneinstellung bewähren sich bei schweren Toren mit vollflächiger Füllung, während Einlaufhalter und Einlaufrolle den Laufmechanismus schützen – das führt zu weniger Reklamationen und einem längeren störungsfreien Betrieb des Tors.
