Laufwagen-Paket 80 (8-rollig. Nylonrollen) KIT für Schiebtore mit Zubehör

Hauptvorteile des Sets

• Tragfähigkeit bis zu 700 kg – zuverlässiger Betrieb auch bei sehr schweren Industrietoren
• 8 Nylonrollen (davon zwei horizontal) – leiser und gleichmäßiger Torlauf auch unter hoher Last
• Pendelkonstruktion der Laufwagen – passt sich automatisch an die Fahrbahn des Tores an, minimiert Spannungen und verlängert die Lebensdauer der Komponenten
• Höhenverstellung – integrierte Schrauben ermöglichen eine präzise Anpassung des Laufwagens an die Torparameter
• Galvanische Verzinkung – wirksamer Korrosionsschutz bei wechselnden Witterungsbedingungen
• Komplettes Set mit Zubehör – schnelle Montage ohne zusätzliche Einzelteile

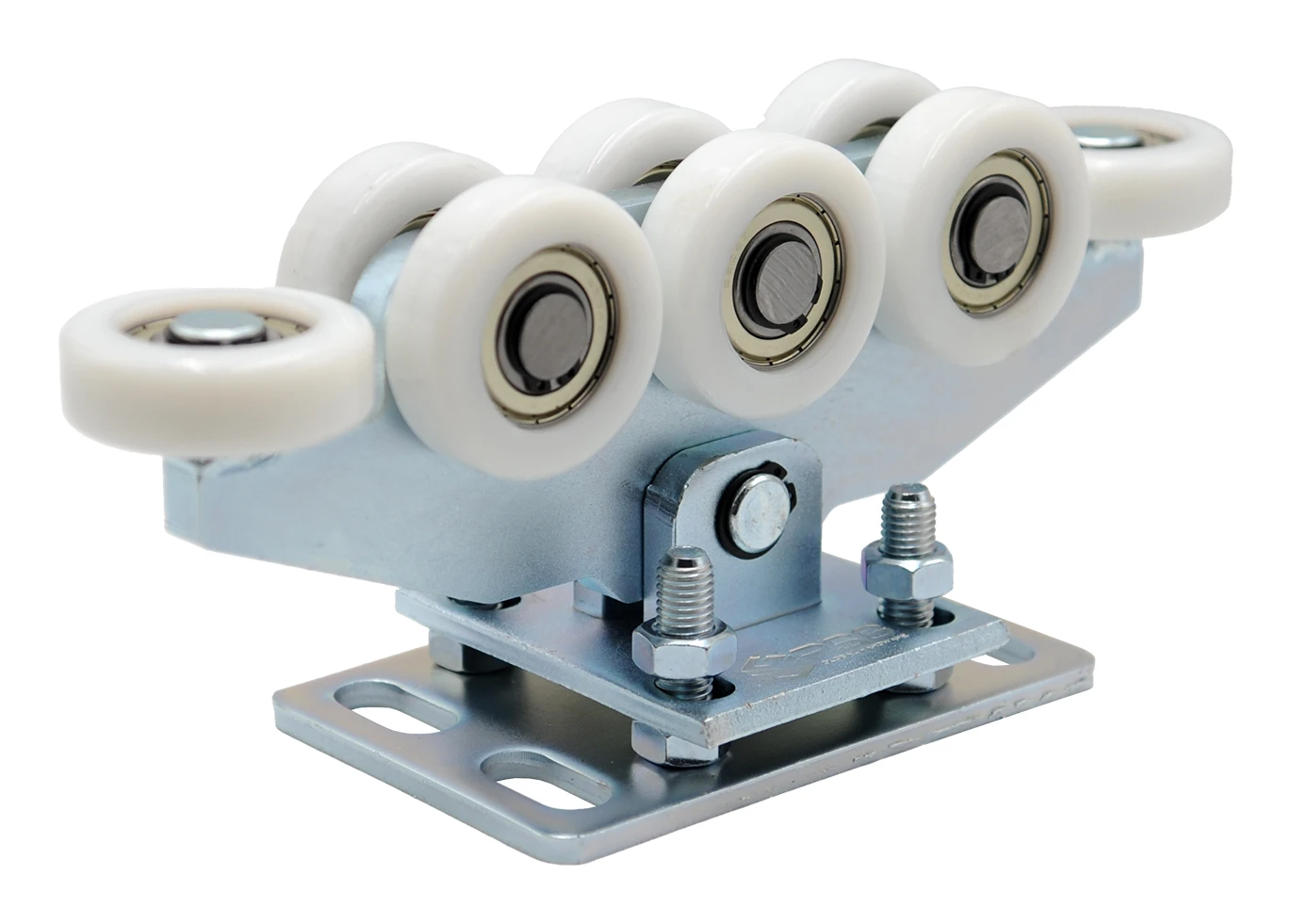

Pendelkonstruktion des Laufwagens

Jeder Laufwagen ist mit einem Zapfen ausgestattet, der den Korpus mit der Montagebasis verbindet, sodass sich der Mechanismus frei an die Fahrbahn des Tores anpassen kann. Die Pendelaufhängung reduziert Spannungen, die beim Betrieb entstehen – insbesondere bei hohen Lasten und intensiver Nutzung. Diese Lösung verlängert die Lebensdauer der Laufwagen, Rollen und der Führungsschiene erheblich. Die Nylonrollen sorgen für leisen und gleichmäßigen Lauf, während zwei zusätzliche Horizontalrollen die seitliche Stabilität der Konstruktion gewährleisten und Spiel sowie Vibrationen auch bei schnellem Torlauf eliminieren.

Enthaltenes Zubehör

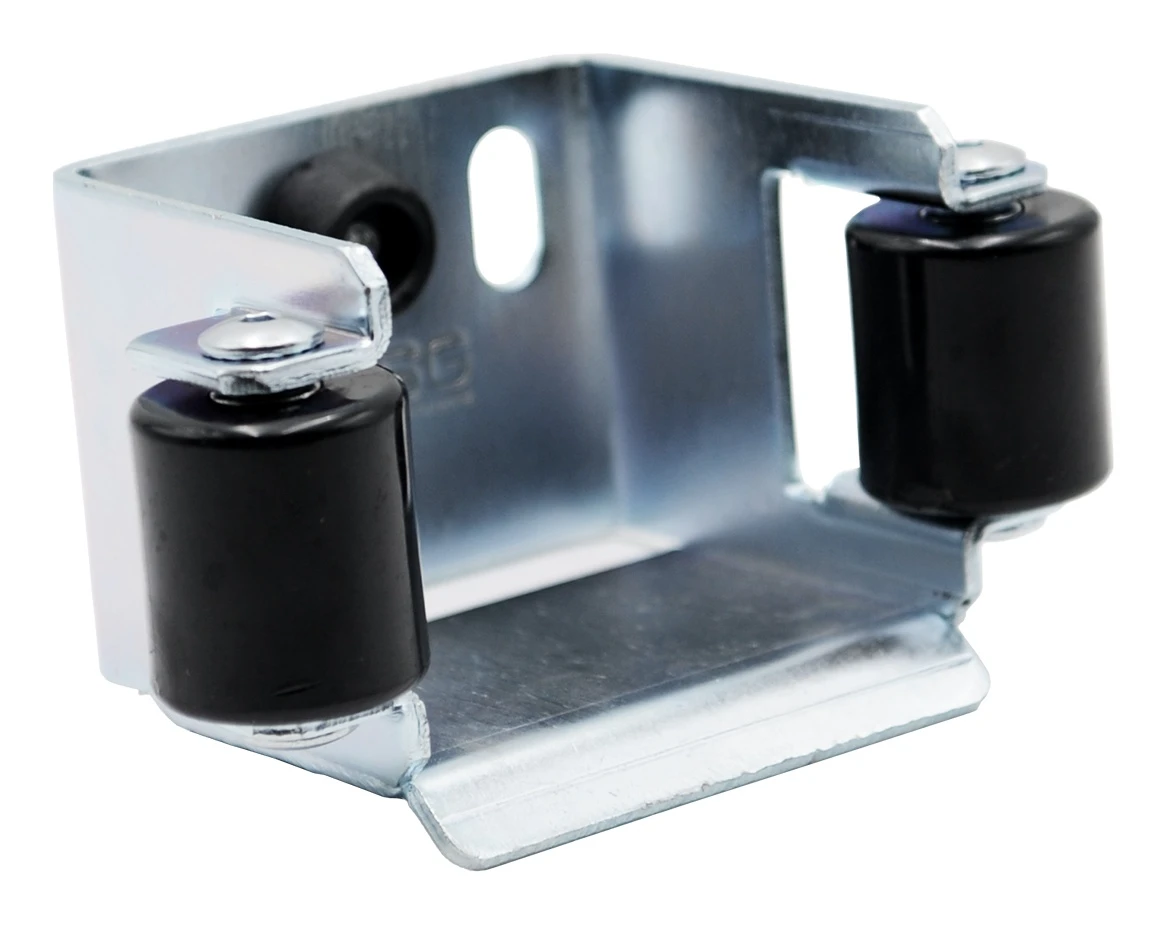

Der Einlaufhalter stabilisiert das Tor nach dem Schließen und verteilt dessen Gewicht auf mehrere Elemente, was die Betriebsdauer der Laufwagen erheblich verlängert. Er ist mit zwei Kunststoffrollen ausgestattet, die das Tor einführen – die Breite zwischen den Rollen beträgt 88 mm. Der Halter ist für die Schiene 80 × 80 mm ausgelegt, mit einem Lochabstand von 70 mm und den Abmessungen der Regulierungsöffnung von 25 × 10 mm.

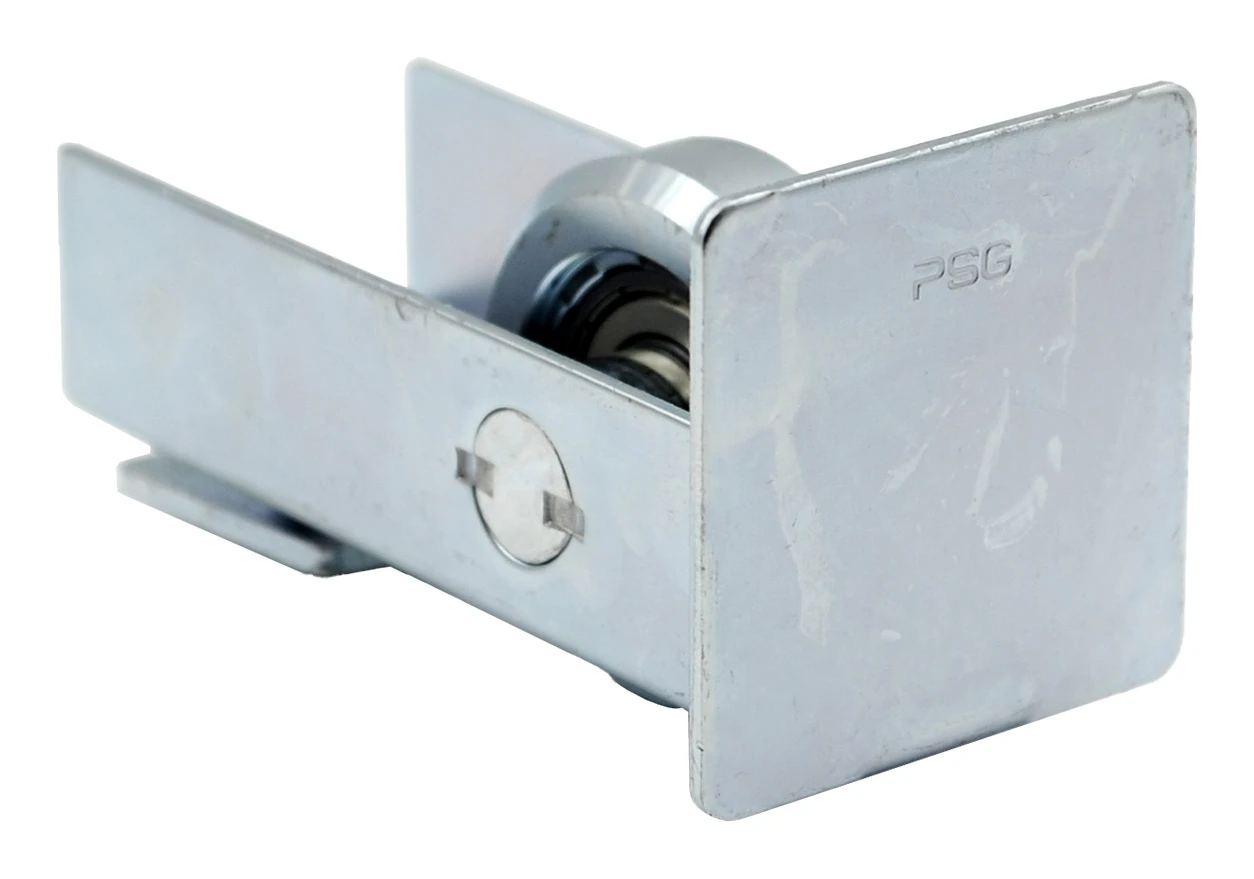

Die Einlaufrolle mit Abschluss ist ein verzinktes Stahlelement, das am Anfang der Schiene des Schiebtores montiert wird. Die Rolle fährt in den am Pfosten befestigten Einlaufhalter ein, verteilt das Torgewicht auf zusätzliche Auflagepunkte und sorgt für Stabilisierung nach dem Schließen. Geeignet für die Schiene 80 × 80 × 5 mm, wird komplett mit Montageschrauben geliefert.

Technische Spezifikation

• Typ: Laufwagenpaket 80
• Verwendung: freitragende Schiebtore
• Rollentyp: Nylon
• Rollenanzahl: 8 (davon 2 horizontal)
• Kompatible Schiene: 80 × 80 × 5 mm
• Maximale Tragfähigkeit des Laufwagens: 700 kg
• Korrosionsschutz: galvanische Verzinkung
• Höhenverstellung: ja (Regulierschrauben)
• Konstruktion: pendelnd (selbstanpassend)
• Gewicht des Sets: 19 kg
• Verpackungsvolumen: 16 524 cm³

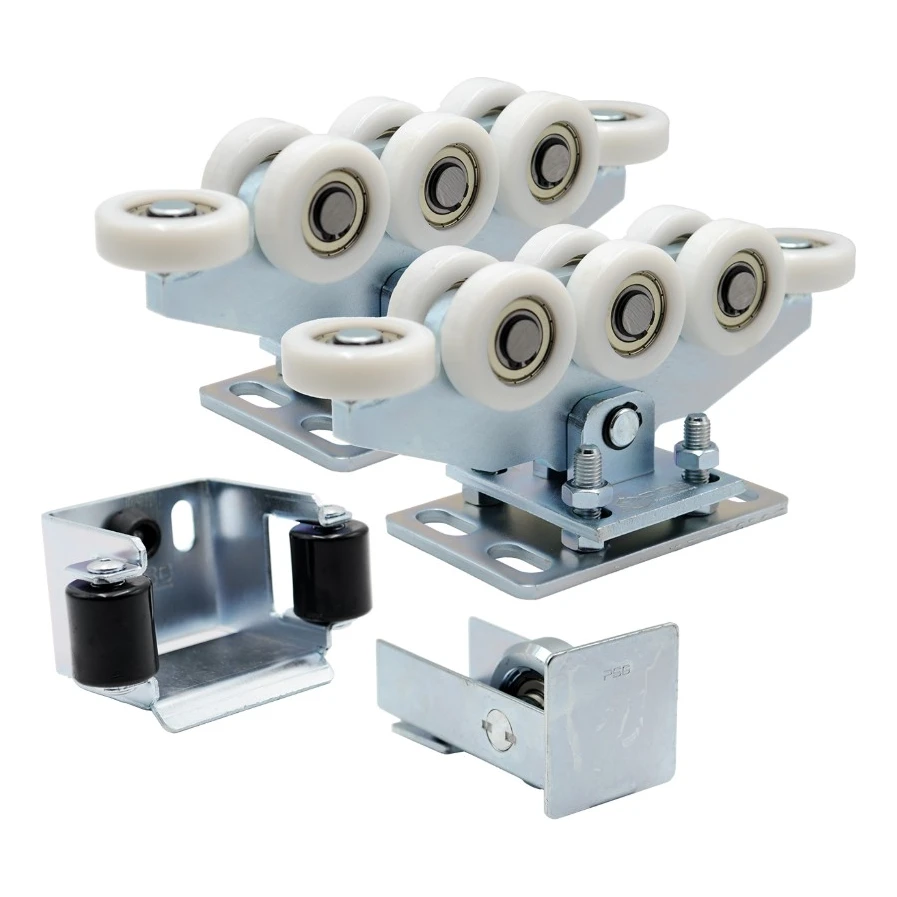

Lieferumfang

• 8-rolliger Laufwagen mit Nylonrollen – 2 Stk.
• Einlaufhalter (Breite zwischen den Rollen 88 mm, Lochabstand 70 mm) – 1 Stk.
• Einlaufrolle mit Abschluss für Schiene 80 × 80 × 5 mm inkl. Montageschrauben – 1 Stk.
