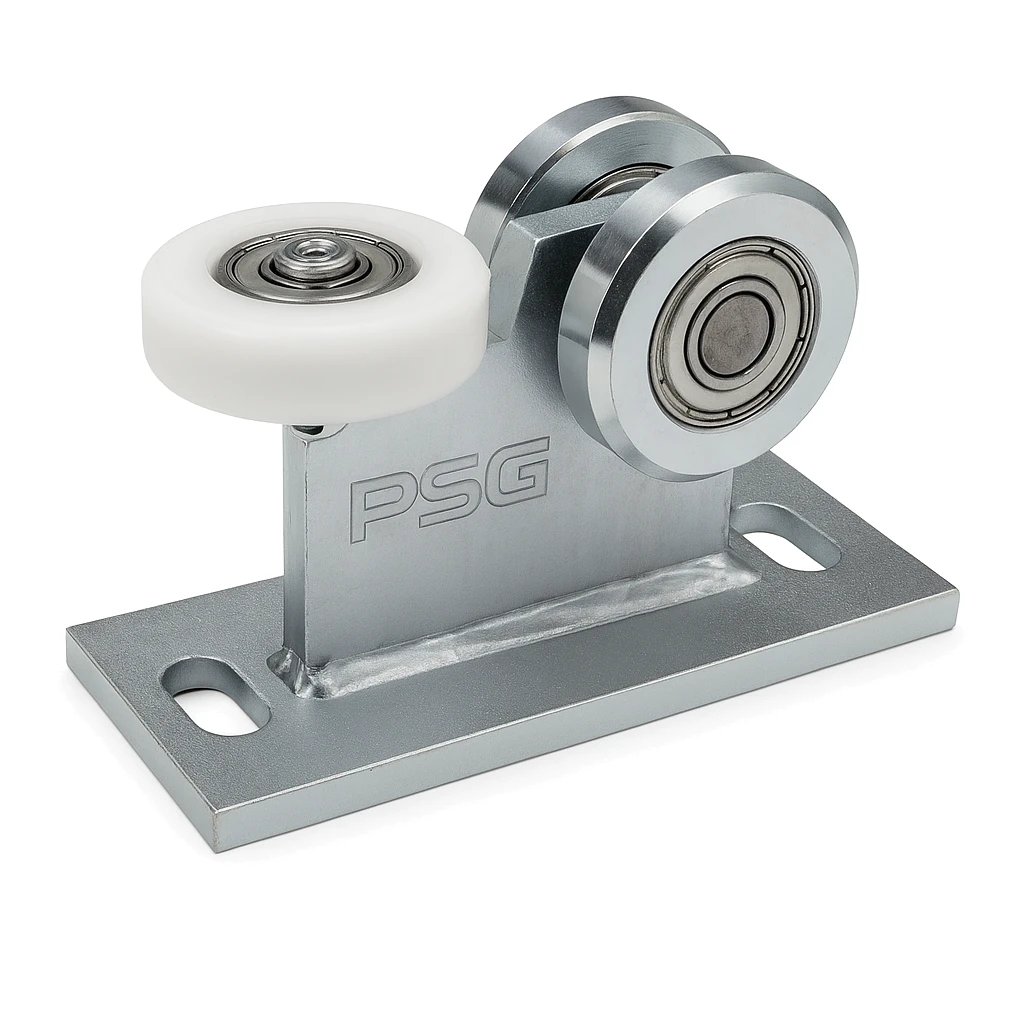

Laufwagen 80 mit 3 Rollen aus Stahl und Kunststoff für Hängeschiebetore

Konstruktion und Materialien

Der Laufwagen ist mit drei gelagerten Rollen ausgestattet — zwei vertikalen Metallrollen zur Lastübertragung sowie einer horizontalen Kunststoffrolle, die die Fahrbahn stabilisiert und Vibrationen dämpft. Diese Lösung gewährleistet leisen und gleichmäßigen Lauf auch bei hoher Belastung. Der gesamte Laufwagen ist fest auf einer massiven Montageplatte mit Langlöchern zur Positionsregulierung befestigt. Die Oberfläche der Stahlteile ist mit einer Zinkschicht geschützt, was eine hohe Korrosionsbeständigkeit und einen langfristigen Betrieb unter wechselnden Witterungsbedingungen sicherstellt.

Der Laufwagen ist für eine Führungsschiene mit den Abmessungen 80×80×5 mm ausgelegt — ein Standardprofil für Hängetorsysteme mit hoher Tragfähigkeit. Die Montageplatte mit Langlöchern ermöglicht eine präzise Positionierung des Laufwagens bei der Installation.

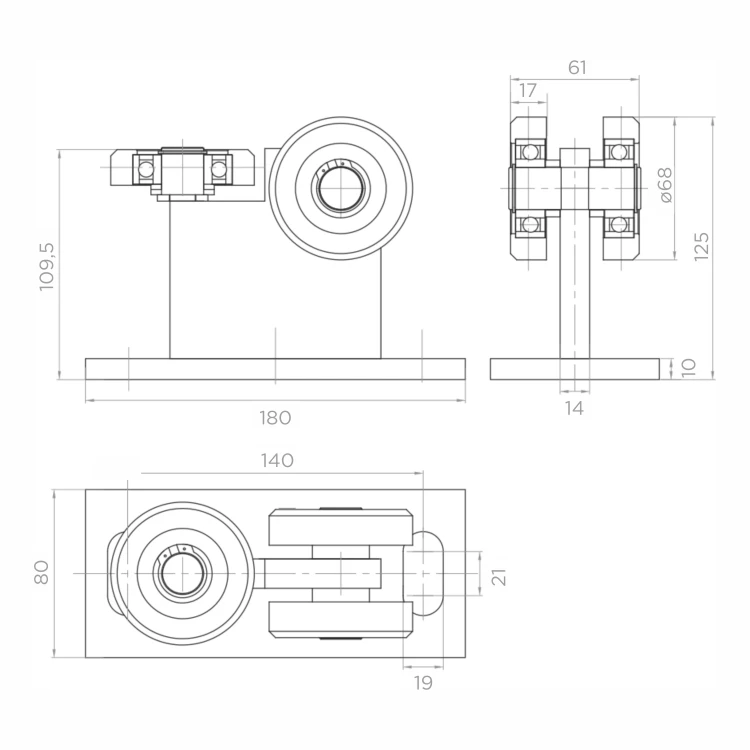

Abmessungen und technische Daten

• Maximale Tragfähigkeit: 350 kg
• Führungsschiene: 80×80×5 mm
• Gesamthöhe (H): 125 mm
• Gehäusehöhe (Seitenansicht): 109,5 mm
• Länge der Grundplatte: 180 mm
• Abmessungen der Montageplatte: 140 × 80 mm
• Rollendurchmesser: ø68 mm
• Stärke der Grundplatte: 10 mm
• Gehäusebreite: 61 mm
• Stärke der Seitenführung: 17 mm
• Montagelöcher: Langlöcher, Breite 14 mm
• Vertikale Rollen: 2 Stk. — Metall mit Lagern
• Horizontale Rolle: 1 Stk. — aus Kunststoff
• Korrosionsschutz: Verzinkung
• Gewicht: 3,06 kg
• Volumen: 1642,5 cm³

Anwendung

Der Laufwagen ist für Hänge-Schiebetorsysteme vorgesehen — sowohl in Industrie- und Lagerobjekten als auch auf Privatgrundstücken mit schweren Einfahrtstoren. Die hohe Tragfähigkeit von 350 kg ermöglicht den Einsatz mit großen Torflügeln aus Stahl und Aluminium. Die solide, verzinkte Konstruktion gewährleistet zuverlässigen Betrieb unter Außenbedingungen das ganze Jahr über.
