Laufwagen 80 Stahlrollen für Schiebetor mit Verstellung 5-rollig
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

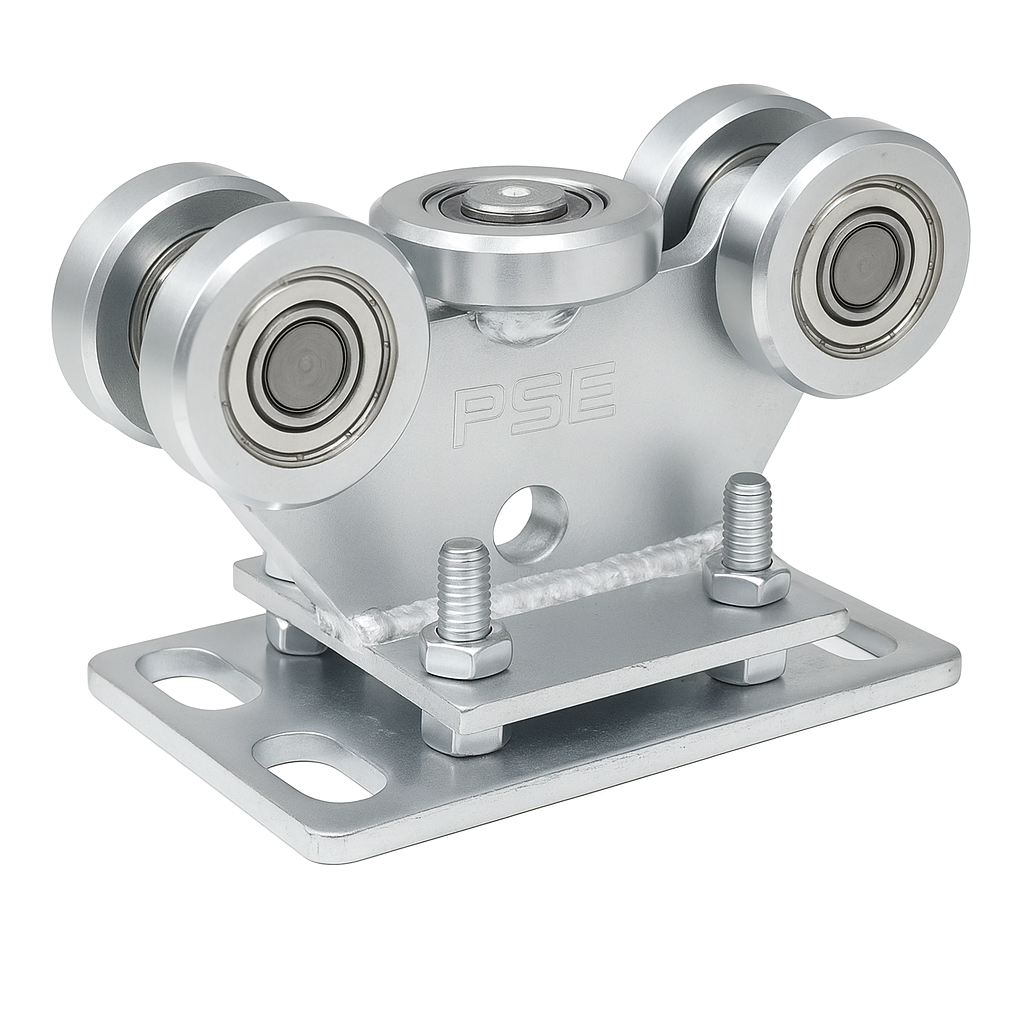

Laufwagen 5-rollig für Schiebetor – Schiene 80x80, 650 kg
5-rolliger Laufwagen für freitragende Schiebetore, entwickelt für professionelle Installationen mit einer Tragfähigkeit bis 650 kg. Die Konstruktion basiert auf fünf Stahlrollen – darunter eine horizontale Rolle – und gewährleistet eine stabile und gleichmäßige Führung des Torflügels auch bei hohen Belastungen.
Der Laufwagen ist für eine Schiene mit den Abmessungen 80×80×5 mm ausgelegt und wird fest auf der Grundplatte montiert. Der integrierte Mechanismus zur Höhenverstellung mittels Schrauben ermöglicht eine präzise Nivellierung des Tores im Bereich von 139,5–161,5 mm (Frontansicht) und 154–176 mm (Seitenansicht), was die Montagearbeiten erheblich erleichtert und eventuelle Bodenunebenheiten ausgleicht. Die gesamte Konstruktion ist mit einer Zinkbeschichtung versehen, die Korrosionsbeständigkeit und eine langlebige Nutzung im Außenbereich garantiert.
Wichtigste Merkmale
- Typ: 5-rolliger Laufwagen (4 vertikale Rollen + 1 horizontale Rolle)
- Rollenmaterial: Stahl
- Rollendurchmesser: ø68 mm
- Maximale Tragfähigkeit: 650 kg
- Kompatible Schiene: 80×80×5 mm
- Höhenverstellung: schraubenbasiert
- Korrosionsschutz: Verzinkung
- Montage: fest auf der Grundplatte

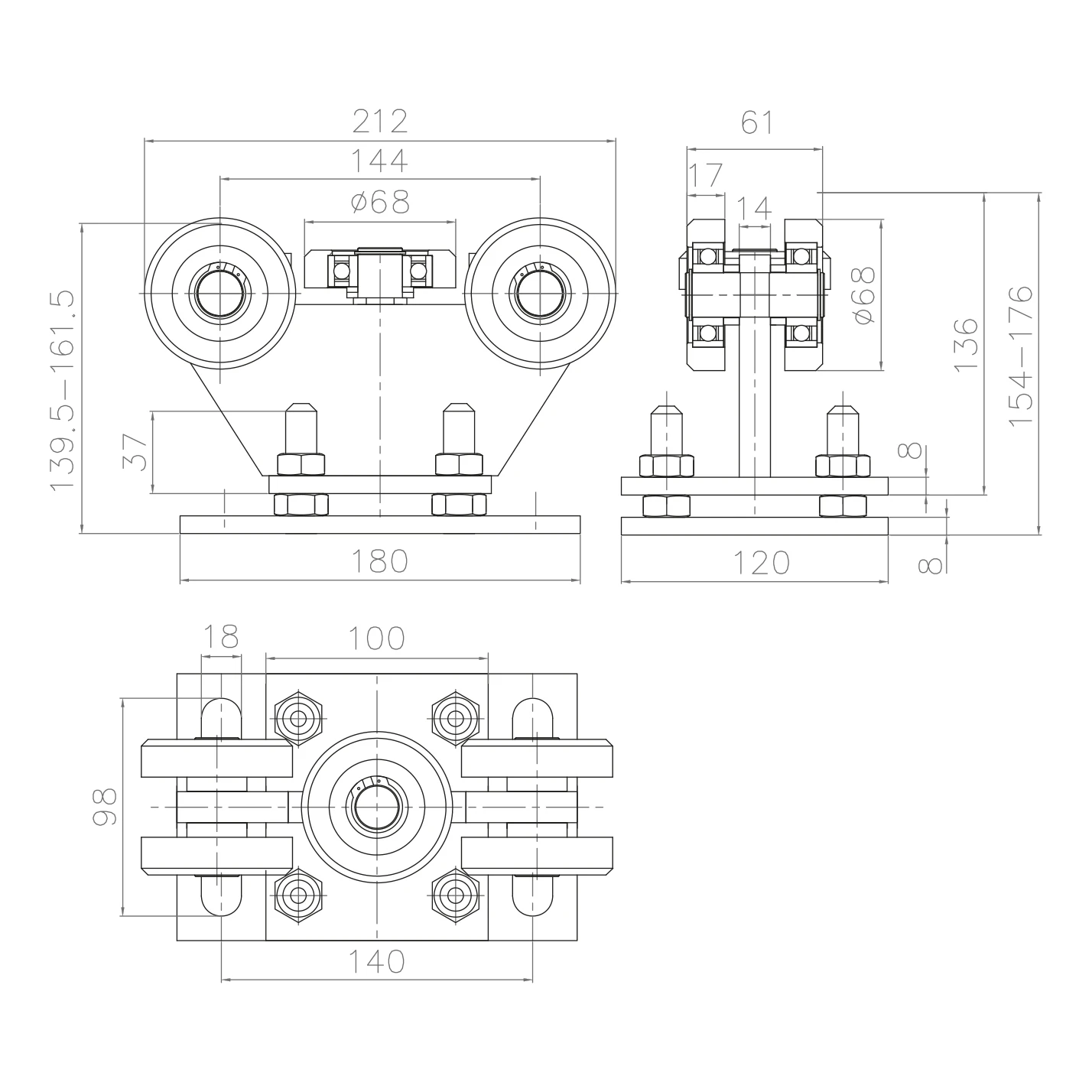

Abmessungen und technische Daten
- Gesamtbreite (Frontansicht): 212 mm
- Rollenachsabstand: 144 mm
- Gesamthöhe (vorne): 139,5–161,5 mm (verstellbar)
- Gesamthöhe (seitlich): 154–176 mm (verstellbar)
- Gehäusehöhe ohne Verstellung: 136 mm
- Breite (Seitenansicht): 61 mm
- Rollenführungsbreite: 17 mm, Nut: 14 mm
- Grundplattenabmessungen: 180 × 120 mm
- Grundplattendicke: 8 mm
- Grundplattenhöhe mit Schrauben: 37 mm
- Einbaumaße (Draufsicht): 140 × 98 mm
- Lochabstand der Montagebohrungen: 100 mm
- H (Katalogwert): 142 mm
- Gewicht: 5,835 kg
- Volumen: 5243,44 cm³
- EAN: 5901289674454
Dank der soliden Stahlkonstruktion, der hohen Tragfähigkeit und der präzisen Höhenverstellung eignet sich der Laufwagen sowohl für industrielle Toranlagen als auch für gewerbliche Objekte, die ein zuverlässiges Schiebesystem erfordern.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Laufschienengröße | 80x80x5 |
| Produkttyp | Einzelwagen |
| Rollenmaterial | Stahl |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Fest |
| Max. Tragkraft [kg] | 650 |
| Laufsystemtyp | Laufsystem |
