Laufkatze 80 Stahlrollen für Hängetore
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Laufwagen für Hängeschiebetor – 3 Rollen, Schiene 80×80 mm, 350 kg
Laufwagen für Hängeschiebetor mit drei gelagerten Rollen — eine zuverlässige Lösung für hängende Schiebetor-Systeme. Die für den intensiven Einsatz konzipierte Konstruktion gewährleistet eine Tragfähigkeit von bis zu 350 kg und einen reibungslosen Betrieb auch bei hohen Belastungen. Die verzinkte Oberfläche schützt effektiv vor Korrosion und verlängert die Lebensdauer des Elements unter wechselnden Witterungsbedingungen.
Aufbau und Funktionsprinzip

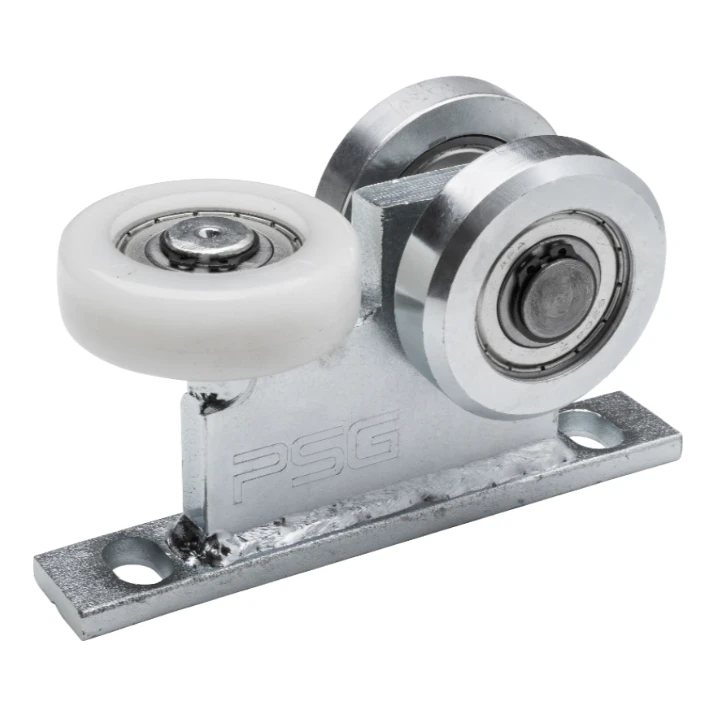

Der Laufwagen ist mit drei Wälzlagerrollen ausgestattet — zwei vertikalen Stahlrollen sowie einer horizontalen Führungsrolle aus Kunststoff. Diese Anordnung gewährleistet eine stabile Führung des Tores in der Schiene und minimiert den Rollwiderstand, was einen leisen und leichtgängigen Betrieb des Mechanismus ermöglicht. Die Stahlrollen übernehmen die Hauptvertikallast, während die Kunststoffrolle als Führungselement dient und seitliches Spiel sowie Vibrationen eliminiert.
Der Laufwagen ist fest mit der Montagebasis mit Bohrungen verbunden, was eine schnelle und sichere Montage an der Torkonstruktion ermöglicht. Er ist für den Einsatz mit einer Führungsschiene 80×80×5 mm ausgelegt.

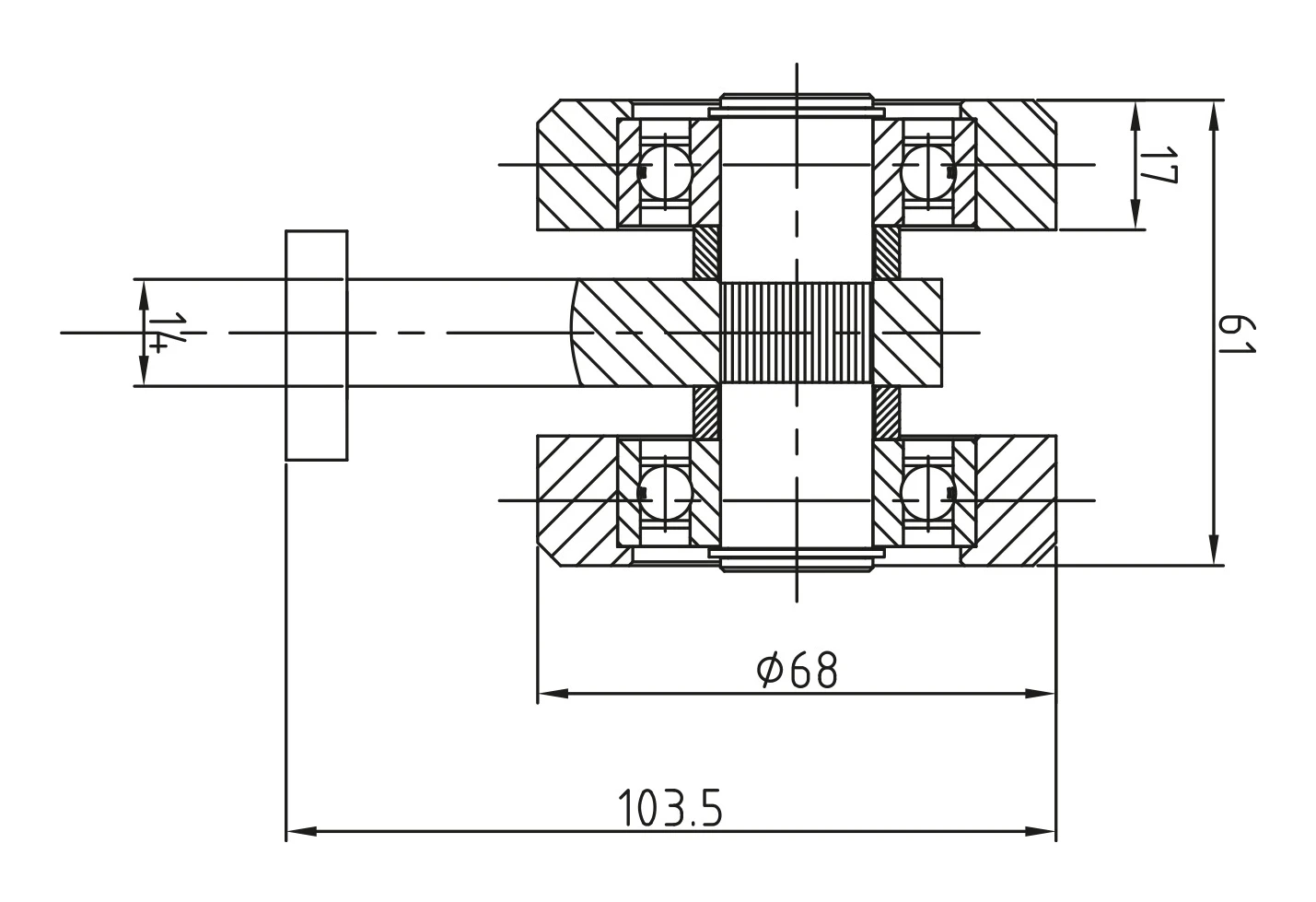

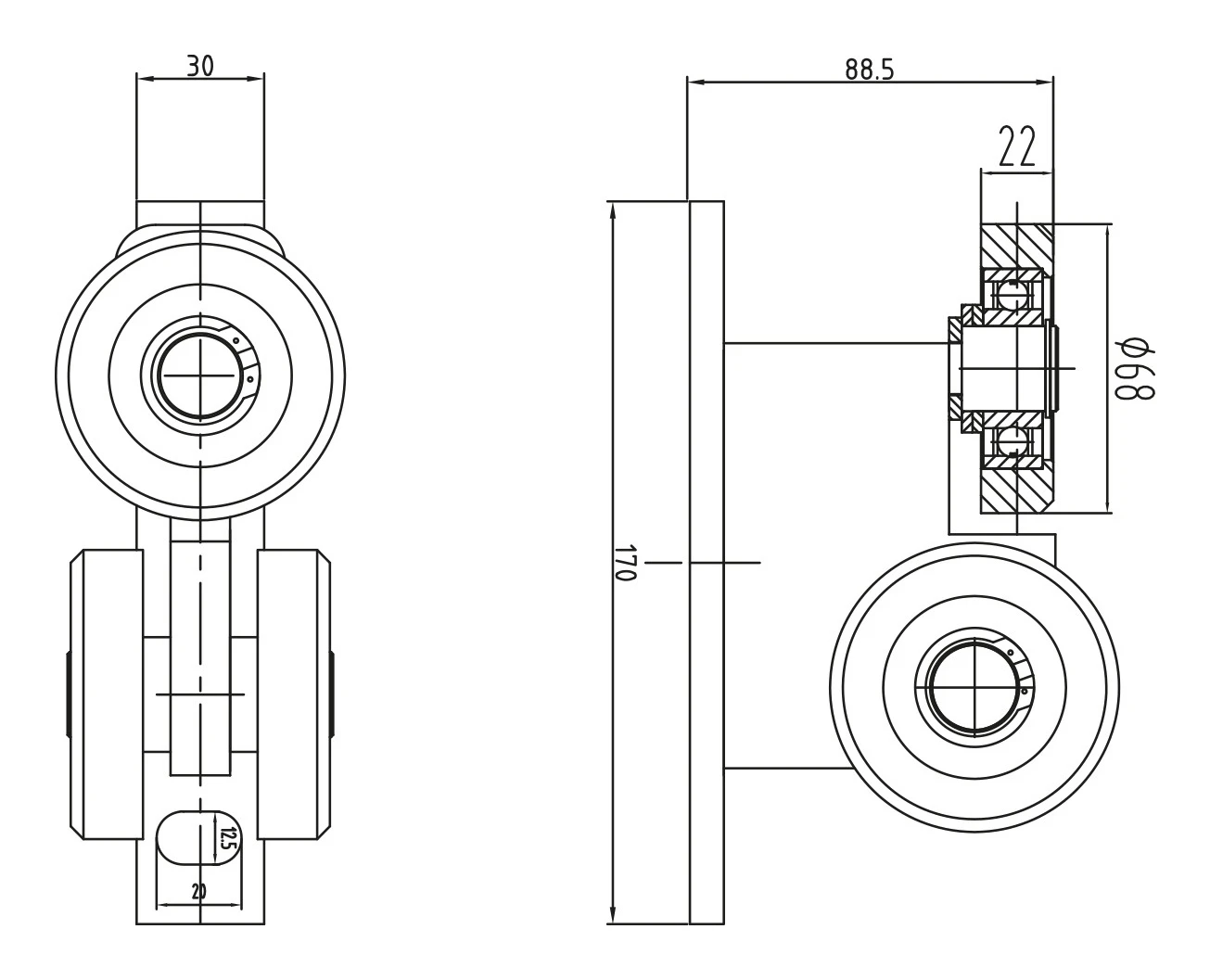

Abmessungen und technische Spezifikation
- Maximale Tragfähigkeit: 350 kg
- Führungsschiene: 80×80×5 mm
- Anzahl der Rollen: 3 (2 vertikale Stahlrollen + 1 horizontale Kunststoffrolle)
- Rollendurchmesser: Ø68 mm
- Gesamthöhe (H): 105 mm
- Rollenachsabstand: 170 mm
- Tiefe (von der Basis bis zur Rollenstirnfläche): 88,5 mm
- Breite der Montagebasis: 30 mm
- Gesamtbreite: 103,5 mm
- Breite der Schienennut: 22 mm
- Höhe des oberen Abschnitts: 17 mm
- Höhe des unteren Abschnitts: 61 mm
- Lochabstand der Montagebohrungen in der Basis: 20 mm
- Oberflächenbehandlung: verzinkt
- Befestigung: fest mit der Basis verbunden
- Gewicht: 2,13 kg
- Volumen: 1386 cm³
- EAN: 5901289674591
Anwendung
Der Laufwagen ist für hängende Schiebetor-Systeme in Industriebetrieben, Lagerhallen, Werkstätten und landwirtschaftlichen Gebäuden vorgesehen. Die hohe Tragfähigkeit von 350 kg ermöglicht den Einsatz sowohl mit leichten Sandwichpaneel-Toren als auch mit schwereren Stahlkonstruktionen. Die verzinkte Oberfläche erlaubt den Betrieb unter feuchtigkeits- und temperaturwechselbelasteten Bedingungen.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Laufschienengröße | 80x80x5 |
| Produkttyp | Einzelwagen |
| Rollenmaterial | Stahl |
| Anzahl Rollen [szt.] | 3 |
| Laufwagenausführung | Fest |
| Max. Tragkraft [kg] | 350 |
| Laufsystemtyp | Hängesystem |
