Fahrwagen 80 Rollen Kunststoff
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

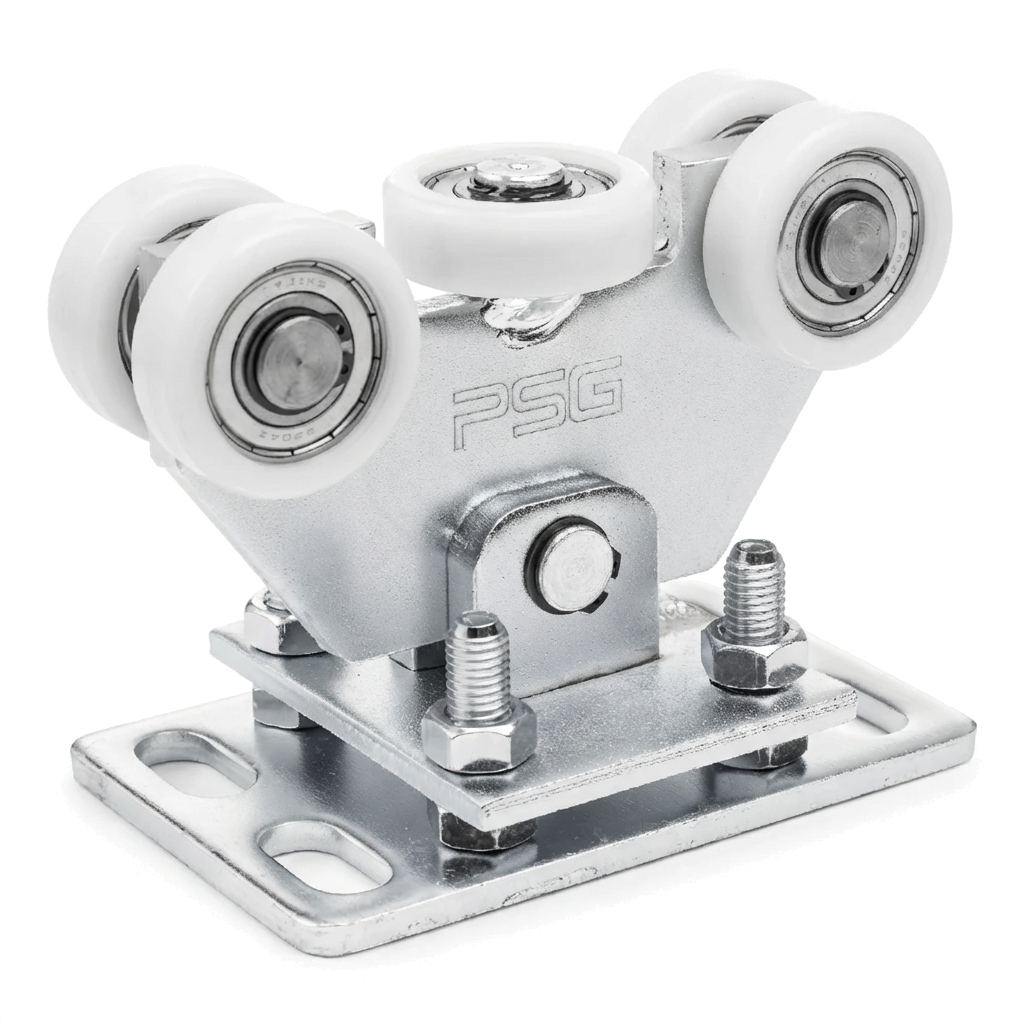

Laufwagen 80 pendelnd 5-rollig für freitragende Schiebetore
Laufwagen 80 ist ein pendelndes, 5-rolliges Tragelement für freitragende Schiebetore. Dank der Pendelkonstruktion passt sich der Laufwagen automatisch an die Torlaufschiene an und gewährleistet einen ruhigen und leisen Lauf auch bei intensivem Betrieb. Es handelt sich um ein zuverlässiges Bauteil, das die Montage erheblich beschleunigt und eine präzise Achsausrichtung überflüssig macht.
Der Laufwagen ist mit 5 Kunststoffrollen ausgestattet – 4 vertikale Rollen und 1 horizontale Rolle zur Stabilisierung seitlicher Abweichungen des Tores. Die Rollen sind auf Kugellagern gelagert, was eine lange Lebensdauer und minimalen Rollwiderstand garantiert. Die Verbindung mit der Montageplatte erfolgt über einen Zapfen, der die Pendelbewegung des Wagens ermöglicht und eventuelle Unebenheiten der Laufbahn ausgleicht.
Die Höhenregulierung erfolgt über Montageschrauben in der Grundplatte – dies ermöglicht eine präzise Nivellierung des Tores nach dem Einsetzen des Laufwagens. Die Montageplatte verfügt über Langlöcher, die eine Korrektur der Position während der Installation erleichtern.
Die Konstruktion des Laufwagens ist verzinkt, was einen wirksamen Korrosionsschutz und Beständigkeit im Außenbereich gewährleistet. Die maximale Belastung beträgt 450 kg, sodass der Laufwagen sowohl für leichte Tore als auch für größere Industriekonstruktionen geeignet ist.
Technische Parameter
- Typ: pendelnd, 5-rollig
- Rollen: Kunststoff auf Kugellagern (4 vertikal + 1 horizontal)
- Maximale Belastung: 450 kg
- Laufschiene: 80 × 80 × 5 mm
- Wagenhöhe (H): 155 mm
- Korrosionsschutz: Verzinkung
- Gewicht: 5,2 kg

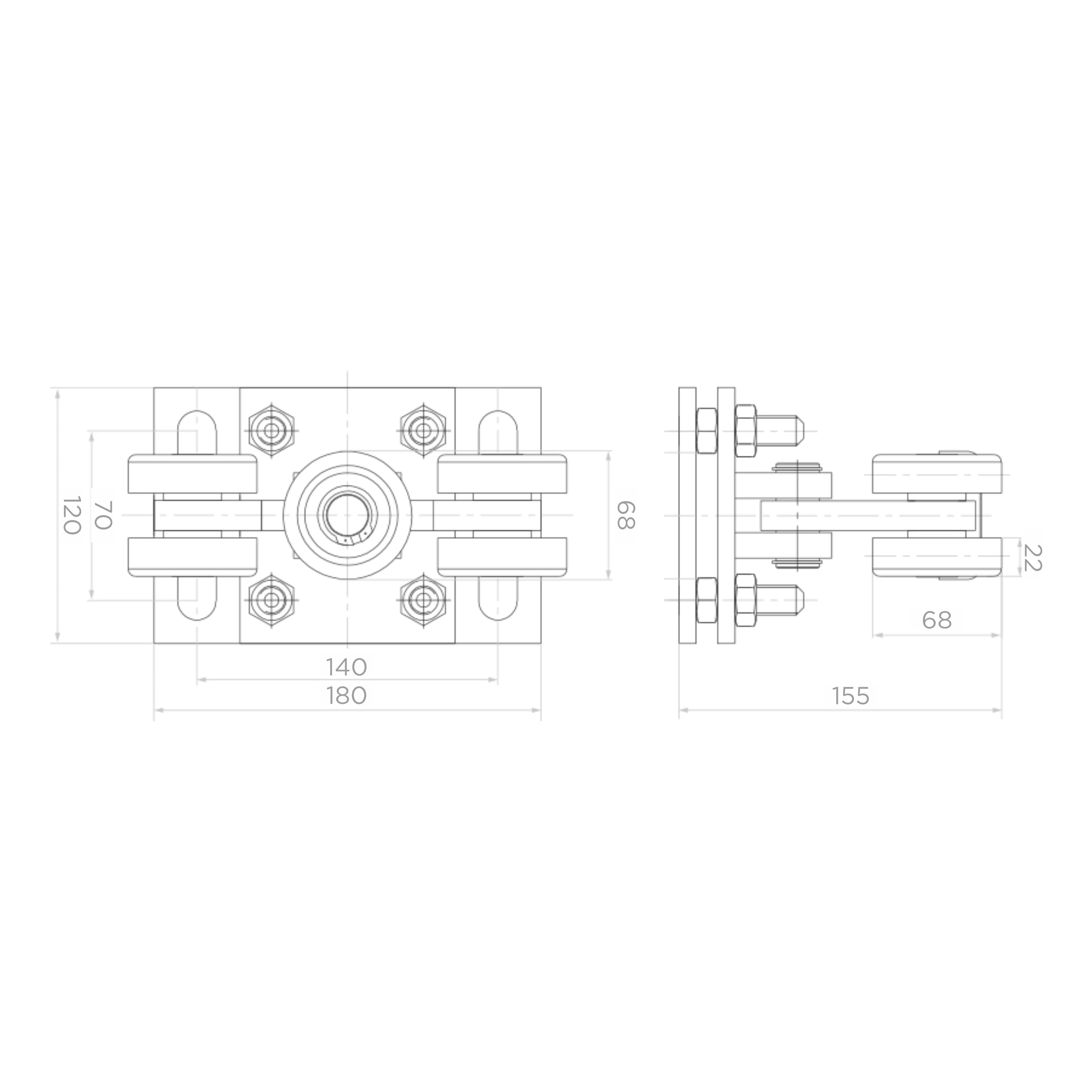

Außenmaße
- Maße der Grundplatte: 180 × 120 mm
- Lochabstand der Montagebohrungen: 140 × 70 mm
- Breite der Rolleneinheit: 68 mm
- Gesamttiefe (mit Rollen): 155 mm
- Rollenhöhe über der Grundplatte: 68 mm
- Dicke der Grundplatte mit Regulierung: 22 mm
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Laufschienengröße | 80x80x5 |
| Produkttyp | Einzelwagen |
| Rollenmaterial | Kunststoff |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 450 |
| Laufsystemtyp | Laufsystem |
