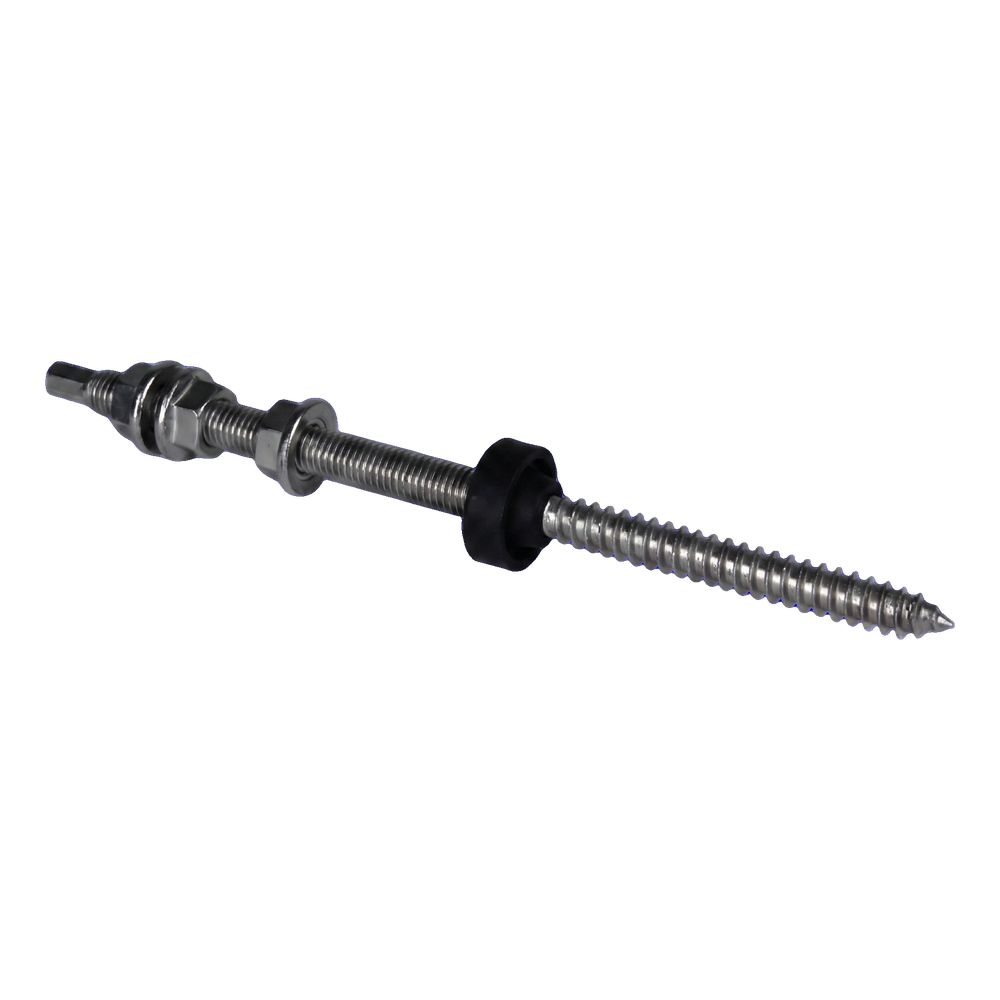

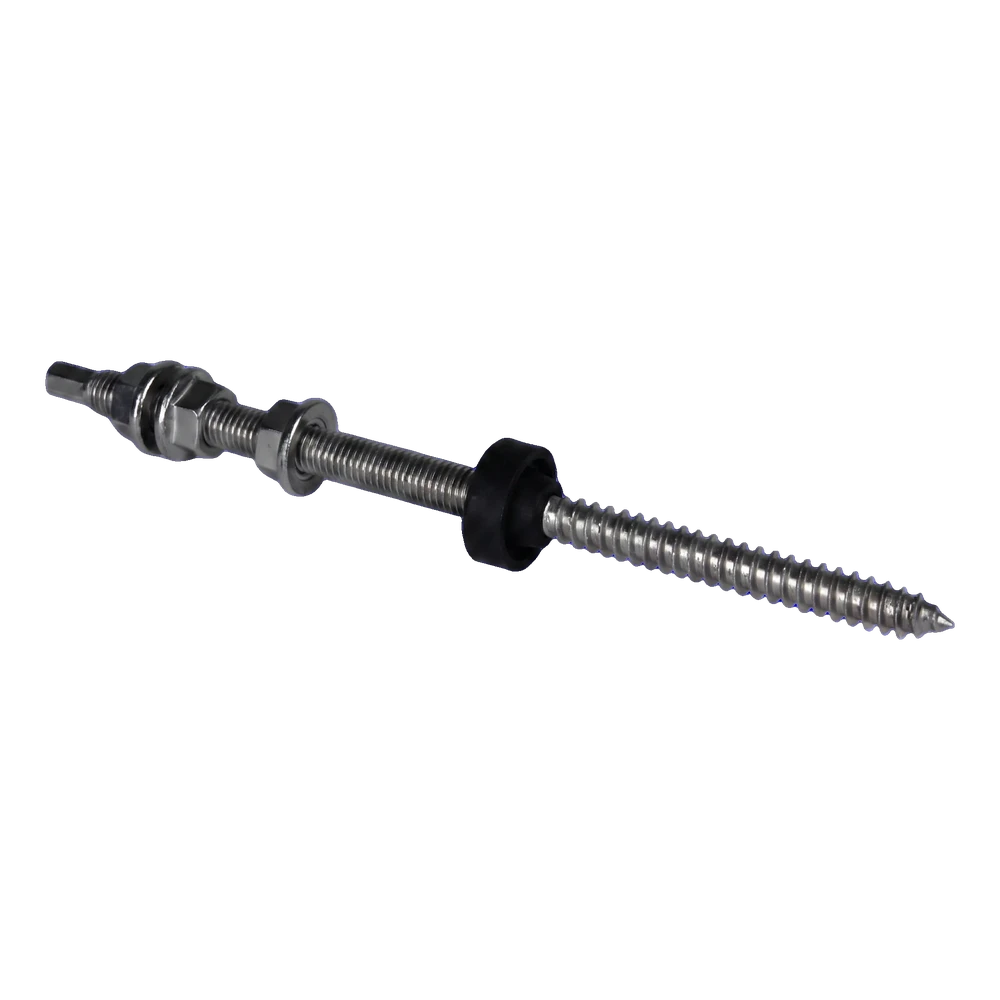

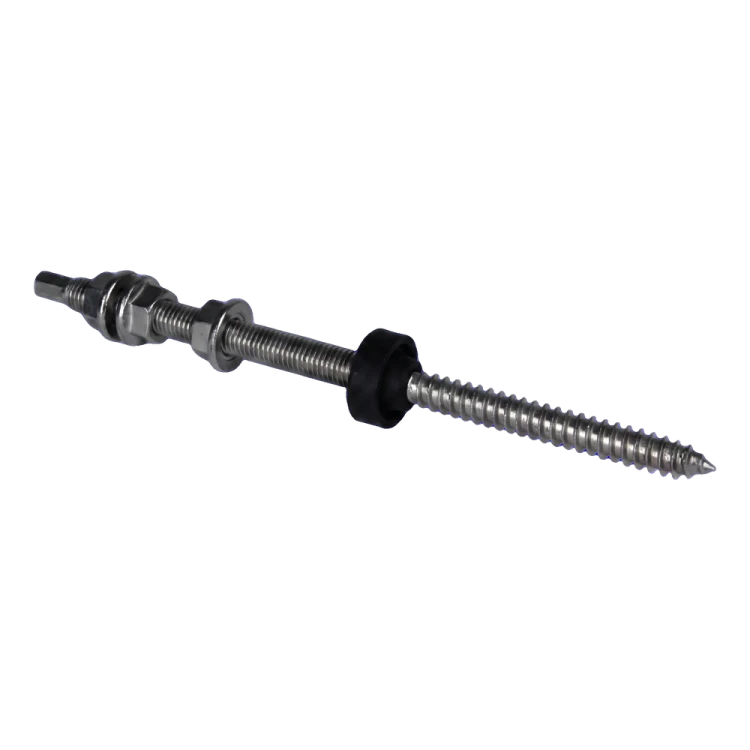

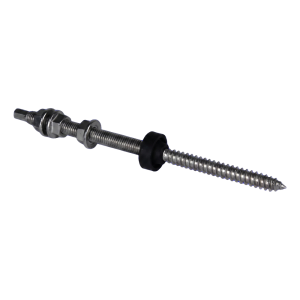

Doppelgewindeschraube M10×200 A2 für PV-Adapter und Dreieckshalter mit EPDM-Dichtung

Die Doppelgewindeschraube M10×200 aus Edelstahl A2 (1.4301) ist ein zentrales Befestigungselement in Photovoltaik-Montagesystemen für Schrägdächer. Die Konstruktion mit zwei unterschiedlichen Gewindegängen ermöglicht das direkte Einschrauben eines Endes in die hölzerne Dachstuhlkonstruktion, während das andere Ende — mit metrischem M10-Gewinde — zur Befestigung von Dachadaptern mithilfe der mitgelieferten Flanschmuttern dient. Das Set ist komplett und montagefertig: In der Verpackung befinden sich die Schraube, Flanschmuttern sowie eine EPDM-Dichtscheibe, die eine dichte Abdichtung der Durchdringung durch die Dacheindeckung gewährleistet. Durch die Verwendung von austenitischem Edelstahl A2 bietet das Element außergewöhnliche Korrosionsbeständigkeit unter allen Witterungsbedingungen, was eine langjährige Haltbarkeit der Installation ohne Wartungsaufwand garantiert.

Anwendung und Montagevorteile

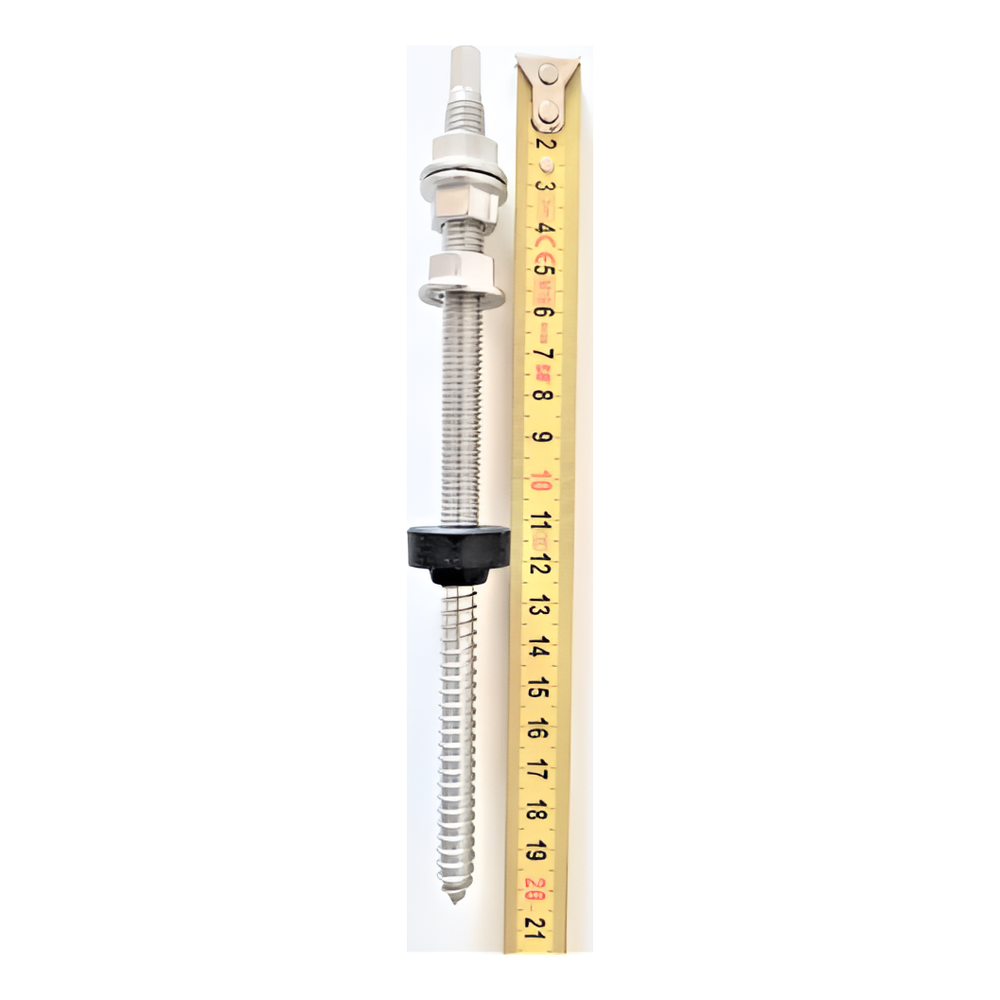

Die Schraube hat eine Gesamtlänge von 200 mm, was eine ausreichende Verankerungstiefe im Sparren auch bei dickeren Dacheindeckungen gewährleistet. Das Holzgewindeende verfügt über ein aggressives Gewindeprofil, das ein sicheres Einschrauben in die Dachstuhlelemente ermöglicht, während das metrische M10-Gewinde am oberen Ende eine präzise Höhenverstellung des Adapters mittels Flanschmuttern erlaubt. Die auf dem Schaft sitzende EPDM-Dichtscheibe dichtet die Durchdringungsstelle der Dacheindeckung ab und schützt die Konstruktion vor eindringendem Wasser.
