» Aluminium-Trapezbrücke H-60 mit EPDM 330 mm – PV-Montage auf Trapezblech

Aluminium-Trapezbrücke H-60 mit EPDM 330 mm – PV-Montage auf Trapezblech

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.396 kg

Preis / stk.: 3,91 € 3.91

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 3,29 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 50 stk
Paket mit 500 stk
Paket mit 1000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: -

Produktcode: PV-02-02

Einem Freund empfehlen

Beschreibung

Aluminium-Trapezbrücke H-60 mit EPDM 330 mm – PV-Montage auf Trapezblech

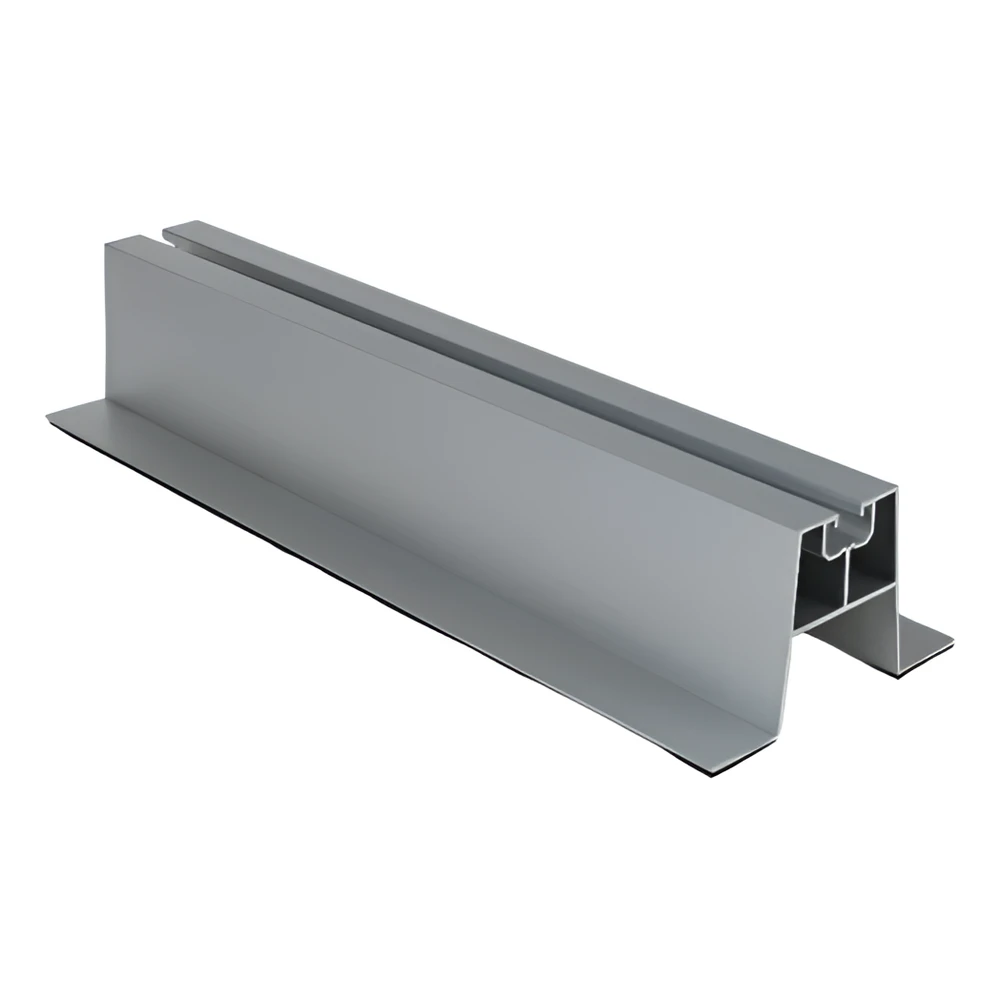

Aluminium-Trapezbrücke H-60 330 mm mit EPDM-Dichtung – Perspektivansicht des Profils

Die Aluminium-Trapezbrücke H-60 mit EPDM-Dichtung ist ein Konstruktionselement zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblech. Das Profil mit einer Höhe von 60 mm sorgt für einen angemessenen Abstand zwischen Modul und Dachfläche, wodurch ein freier Luftstrom unter dem Modul ermöglicht wird — die natürliche Kühlung erhöht die Leistung der Anlage und verlängert die Lebensdauer der Module. Die Trapezbrücke arbeitet mit Mittel- und Endklemmen zusammen, die mittels Nutenstein, Gewindeeinsatz oder Hammerkopfschraube im oberen Schienenkanal befestigt werden. Die Montagebohrungen werden direkt vor Ort am Dach ausgeführt, was volle Flexibilität bei der Anpassung an den Wellenabstand des Trapezblechs bietet. Die integrierte EPDM-Dichtung an der Profilbasis schützt die Dacheindeckung vor Beschädigungen und gewährleistet Dichtheit an der Kontaktstelle mit dem Blech.

Wichtige Vorteile für Montageteams

Direkte Montage auf Trapezblech — ohne zusätzliche Unterkonstruktion

Die Höhe von 60 mm gewährleistet Belüftung unter dem Modul, was zu besserer Kühlung der Module und höherer Energieproduktion an heißen Tagen führt

Korrosionsbeständiges Aluminium 6060 — langjähriger Einsatz ohne Wartung

Die im Lieferumfang enthaltene EPDM-Dichtung schützt das Blech und eliminiert das Risiko von Undichtigkeiten

Vor-Ort-Bohrungen — volle Freiheit bei der Anpassung an den Wellenabstand des Dachs

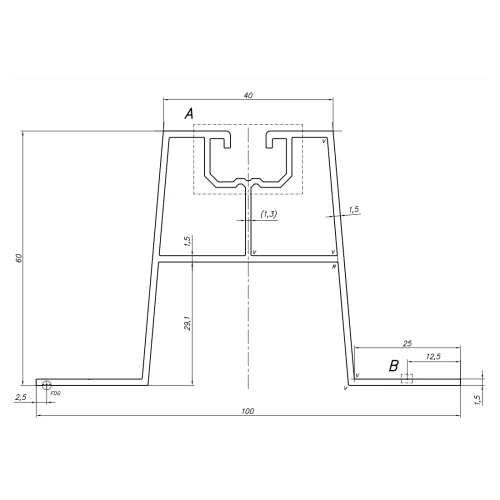

Technische Zeichnung des Querschnitts der Trapezbrücke H-60 mit Maßen: Basisbreite 100 mm, Höhe 60 mm, oberer Kanal 40 mm

Der Profilquerschnitt mit einer Basisbreite von 100 mm und einem oberen Montagekanal von 40 mm sorgt für eine stabile Aufnahme der Klemmen. Die Wandstärke von 1,5 mm gewährleistet ein optimales Verhältnis von Festigkeit zu Gewicht. Das Aluminium 6060 eignet sich zum Eloxieren, was bei Bedarf zusätzlichen Oberflächenschutz und eine ästhetische Veredelung ermöglicht.

Video zur Vorstellung der Trapezbrücke für die Montage von Photovoltaikmodulen auf Trapezblech

Abmessungen

Querschnitt (Breite × Höhe)	100 × 60 mm
Länge	330 mm
Wandstärke	1,5 mm
Breite des oberen Kanals	40 mm
Gewicht pro Meter	1,199 kg/m

Material und Ausführung

Material / Legierung	Aluminium 6060
EPDM-Dichtung	ja — integriert an der Profilbasis
Farbe	silber (Rohaluminium)

Montage und Kompatibilität

Montagekanal / Nutentyp	oberer Kanal für Nutenstein / Gewindeeinsatz / Hammerkopfschraube
Dachtyp / Untergrund	Trapezblechdächer
Verbindungsart	Mittel- und Endklemmen; Bohrungen vor Ort

Weitere Parameter

Verpackungsmenge	1 Stk.

Sicherheit

Nutenstein M8 mit Federkugel für PV-Profil – Aluminium 6060

Nutenstein M8 mit Federkugel für PV-Profil, Aluminium 6060. Gewinde M8, Montage in der oberen Profilschiene, Gewicht 0,004 kg. Dient zur Befestigung von Mittel- und Endklemmen in Photovoltaikanlagen.

Preis: 0,11 €

Nettopreis: 0,09 €

Gewindeeinsatz M8 Typ 28/15 Edelstahl A2 für PV-Profile

Gewindeeinsatz M8 Typ 28/15 für PV-Profile, Edelstahl A2 (1.4301). Rechteckige Platte mit scharfen Kanten, Maße 23,0 x 13,0 x 4,0 mm, Gewicht 0,007 kg. Zur Befestigung von Klemmen und Halterungen in Montageprofilen von Photovoltaik-Systemen. Verkauf pro Stück.

Preis: 0,16 €

Nettopreis: 0,13 €

Gewindeeinsatz M8 Typ 28/15 Edelstahl A2 für PV-Montageprofile

Gewindeeinsatz M8 Typ 28/15 aus Edelstahl A2 (1.4301, Güte 304). Gewicht 0,007 kg. Flache, rechteckige Platte für die Nut des Montageprofils. Geeignet für Montageprofile von Photovoltaikanlagen.

Preis: 0,15 €

Nettopreis: 0,13 €

Endklemme 35mm mit Schraube und Einsatz

35 mm Seitenklemme mit Schraube und Einsatz aus Aluminium 6060, zur Befestigung von 35 mm Photovoltaik-Modulen mit DIN 912 M8x25 Schrauben.
