Aluminium-Trapezblechbrücke H-70 mit EPDM 400 mm – PV-Montage auf Trapezblech

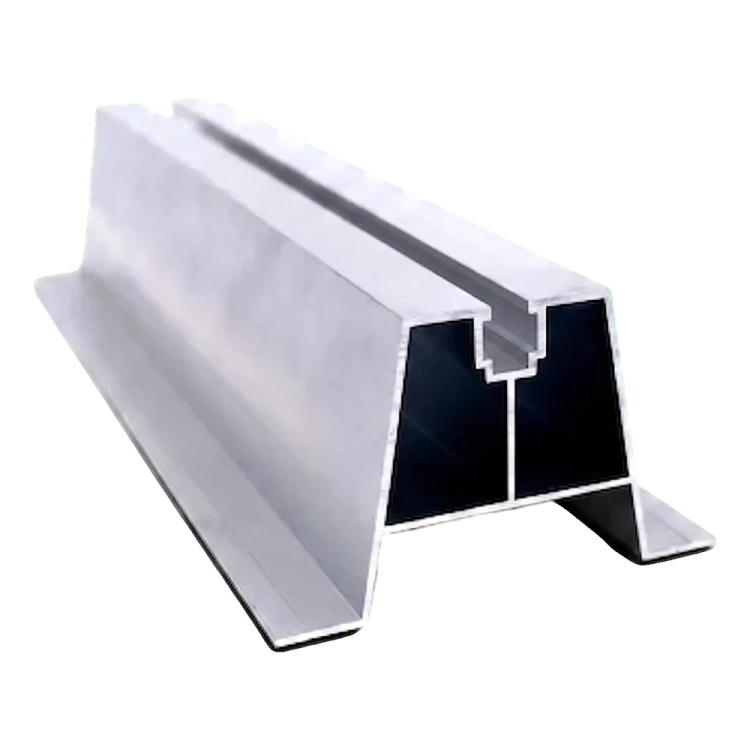

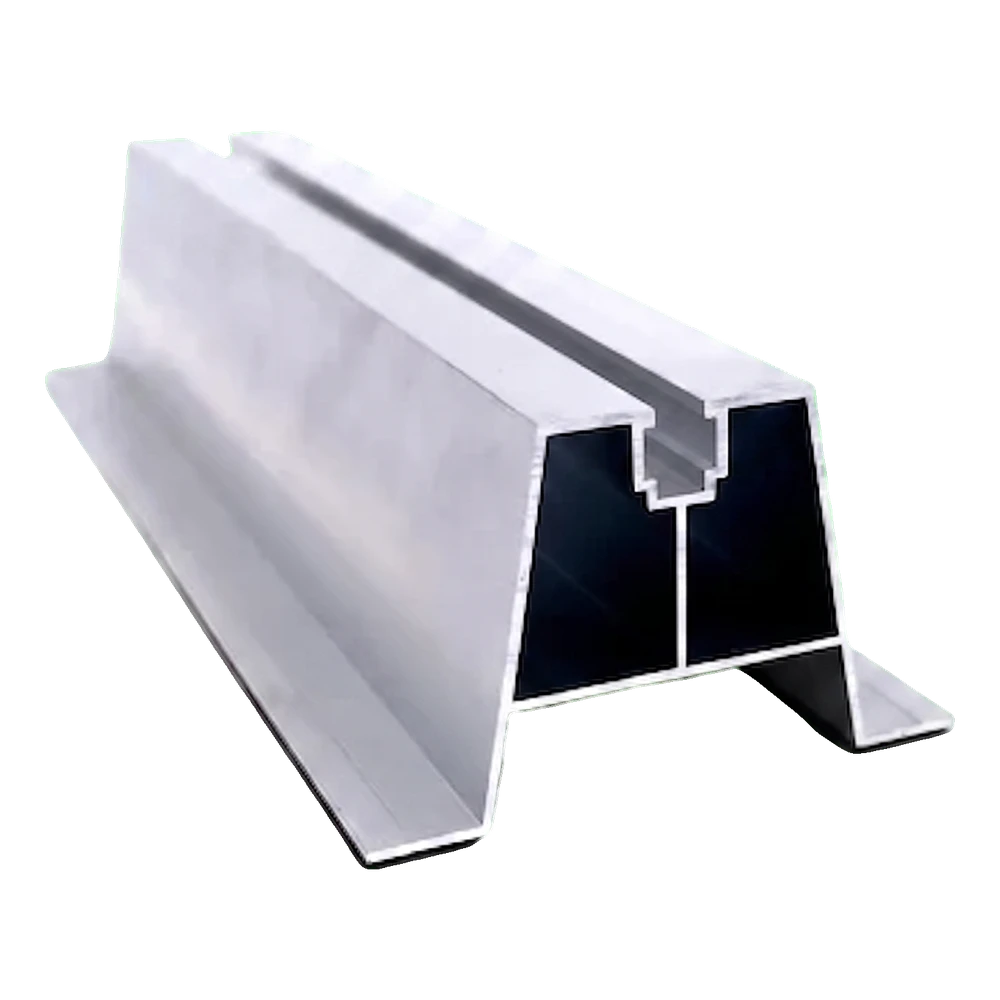

Die Trapezblechbrücke H-70 mit EPDM-Dichtung ist ein Aluminium-Brückenprofil, das für die direkte Montage von Photovoltaikmodulen auf Dächern mit Trapezblech entwickelt wurde. Die Profilhöhe sorgt für den nötigen Abstand zwischen Modul und Dachfläche und ermöglicht eine freie Luftzirkulation unter dem Panel. Die natürliche Belüftung fördert die Kühlung der Module, was sich direkt auf den Erhalt ihrer Leistung an heißen Tagen auswirkt. Das Profil ist aus Aluminiumlegierung 6060 gefertigt, die sich durch hohe Korrosionsbeständigkeit und gute mechanische Festigkeit auszeichnet. Der untere Teil der Brücke ist mit einer EPDM-Dichtung ausgestattet, die die Dacheindeckung vor Beschädigungen schützt und einen dichten Kontakt zum Trapezblech gewährleistet. Die obere Schiene mit Montagekanal ermöglicht die schnelle Befestigung von Mittel- und Endklemmen mit Innensechskantschrauben und Vierkantmuttern — ohne Spezialwerkzeug.
Vorteile des Brückenprofils H-70
- Das Profil mit erhöhter Konstruktion sorgt für einen Belüftungsraum zwischen Panel und Dach und unterstützt die natürliche Kühlung der Module
- Die EPDM-Dichtung an den Profilfüßen schützt das Trapezblech vor Kratzern und verhindert galvanischen Kontakt zwischen Aluminium und dem Stahl der Dacheindeckung
- Aluminium 6060 eignet sich zum Eloxieren, wodurch zusätzlicher Korrosionsschutz und eine ästhetische Oberfläche erzielt werden können
- Der universelle Montagekanal in der oberen Schiene ist mit Mittel- und Endklemmen gängiger PV-Systeme kompatibel
- Die Montagelöcher werden vor Ort während der Installation gebohrt, was eine präzise Anpassung des Lochabstands an das jeweilige Blechprofil ermöglicht

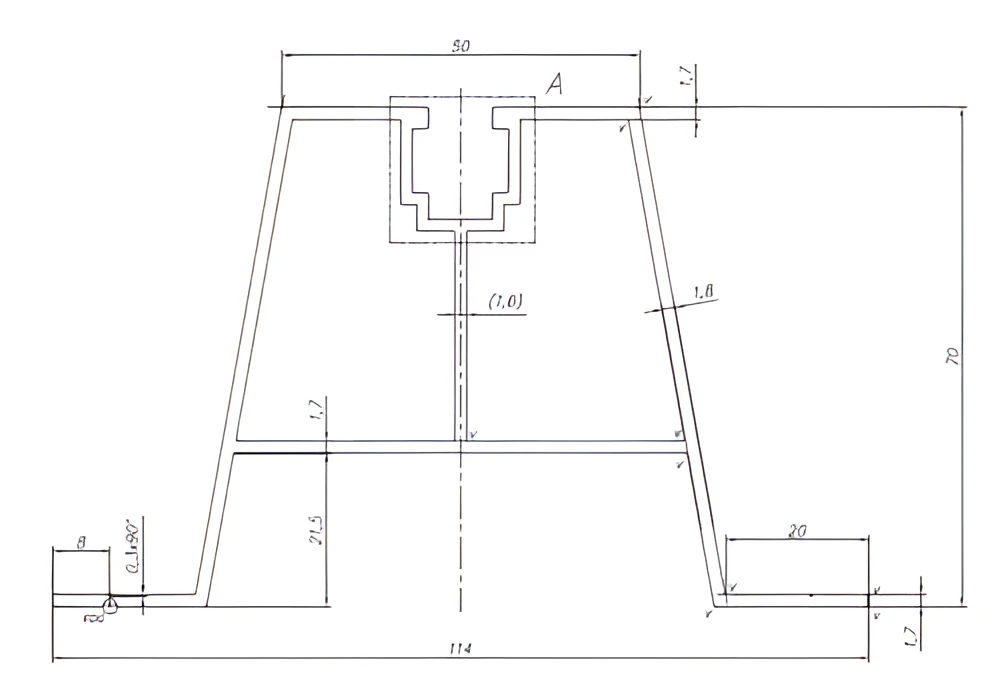

Die technische Zeichnung zeigt den vollständigen Querschnitt des Profils mit den Maßen der wichtigsten Konstruktionselemente. Zu erkennen sind die charakteristische trapezförmige Fußform, der zentrale Montagekanal in der oberen Schiene sowie die Nut zum Einschieben der Vierkantmuttern. Detaillierte Profilmaße finden Sie in der Tabelle Abmessungen weiter unten.
