Aluminium-Trapezblechbrücke H-70 mit EPDM 330 mm – Typ 2 für Trapezblech

Die Trapezblechbrücke H-70 mit EPDM ist ein Aluminium-Montageprofil zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblech-Eindeckung. Die Variante Typ 2 ist für höhere Dachanschlüsse konzipiert — die Profilhöhe sorgt für einen freien Luftstrom unter den Modulen, ermöglicht deren natürliche Kühlung und hält sie von der aufgeheizten Dachfläche fern. Das Profil verfügt über einen oberen Montagekanal, an dem Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern befestigt werden. An den Profilfüßen sind EPDM-Dichtungen angebracht, die Vibrationen dämpfen, die Blechbeschichtung vor Kratzern schützen und die Kontaktstelle zur Dacheindeckung abdichten. Die Bohrungen für die Befestigungsschrauben im Blech werden vor Ort ausgeführt — so kann der Monteur den Lochabstand an den Abstand der Trapezrippen anpassen.

Vorteile für das Montageteam

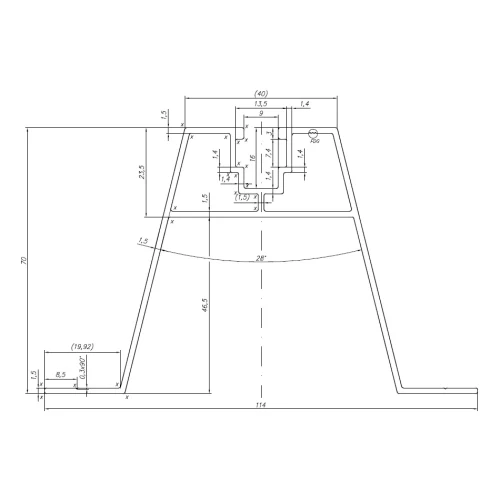

Die Querschnittszeichnung zeigt die trapezförmige Form des Profils mit breiter Basis und Montagekanal an der Oberseite. Das Detail in der linken unteren Ecke zeigt den Querschnitt der EPDM-Dichtung, die am Profilfuß angebracht ist. Alle Querschnittsmaße finden Sie in der Spezifikationstabelle unten.
