» Aluminium-Trapezblechbrücke H-30 mit EPDM 330 mm – PV-Befestigung auf Trapezblech

Aluminium-Trapezblechbrücke H-30 mit EPDM 330 mm – PV-Befestigung auf Trapezblech

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.325 kg

Preis / stk.: 3,51 € 3.51

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 2,95 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 50 stk
Paket mit 500 stk
Paket mit 1000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: -

Produktcode: PV-02-01

Einem Freund empfehlen

Beschreibung

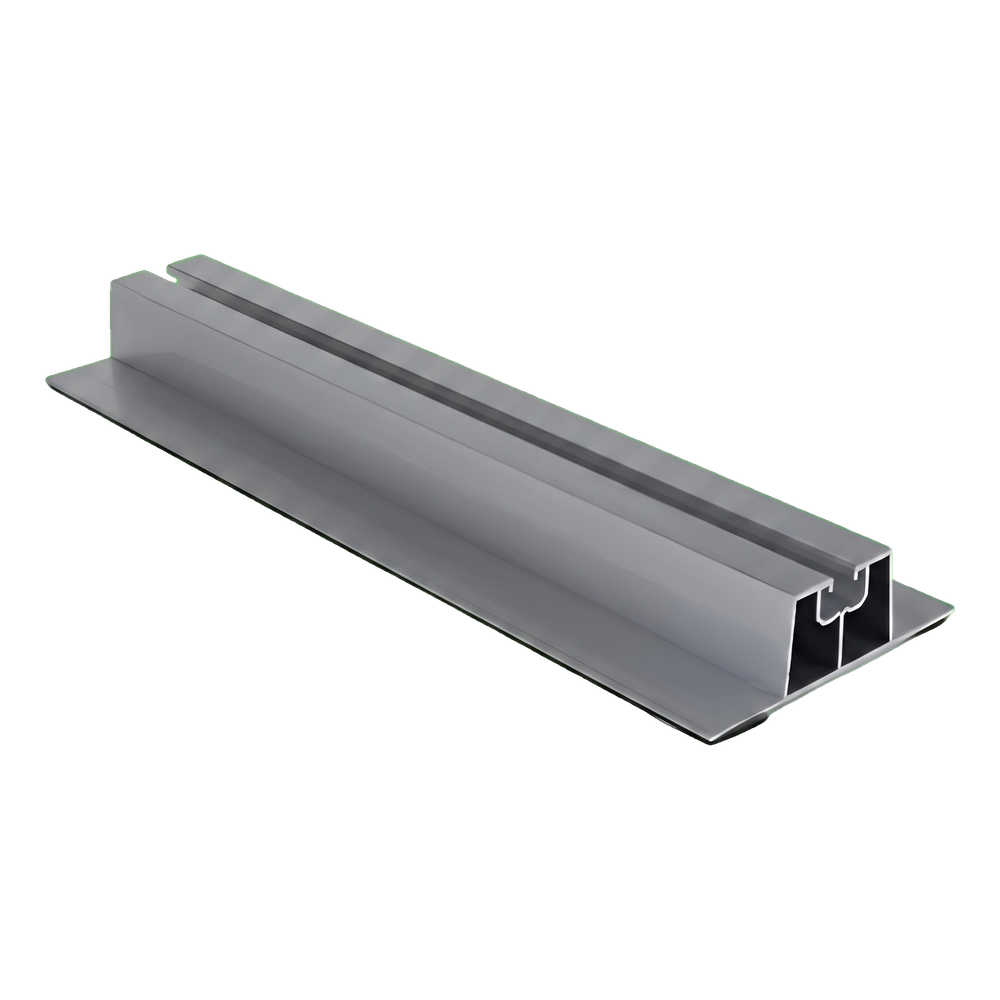

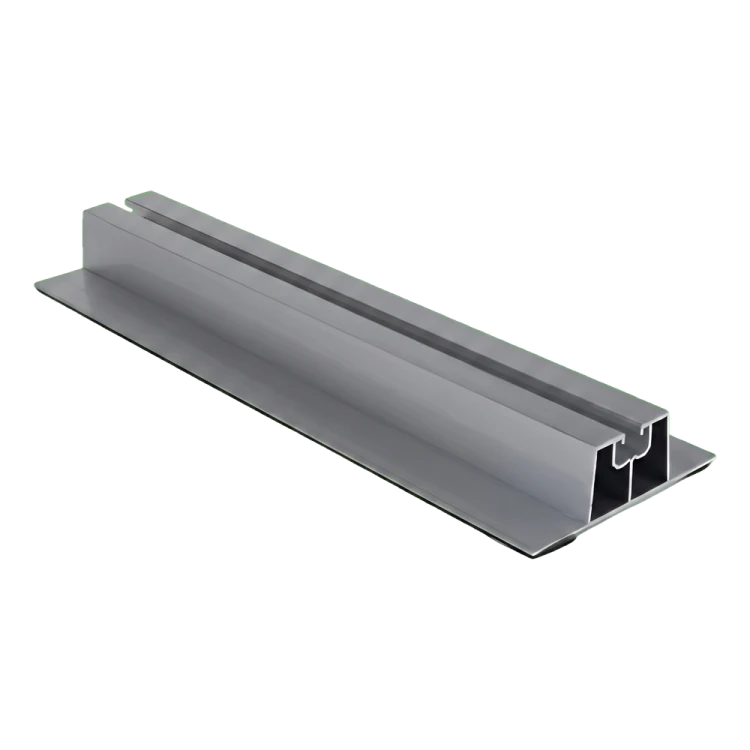

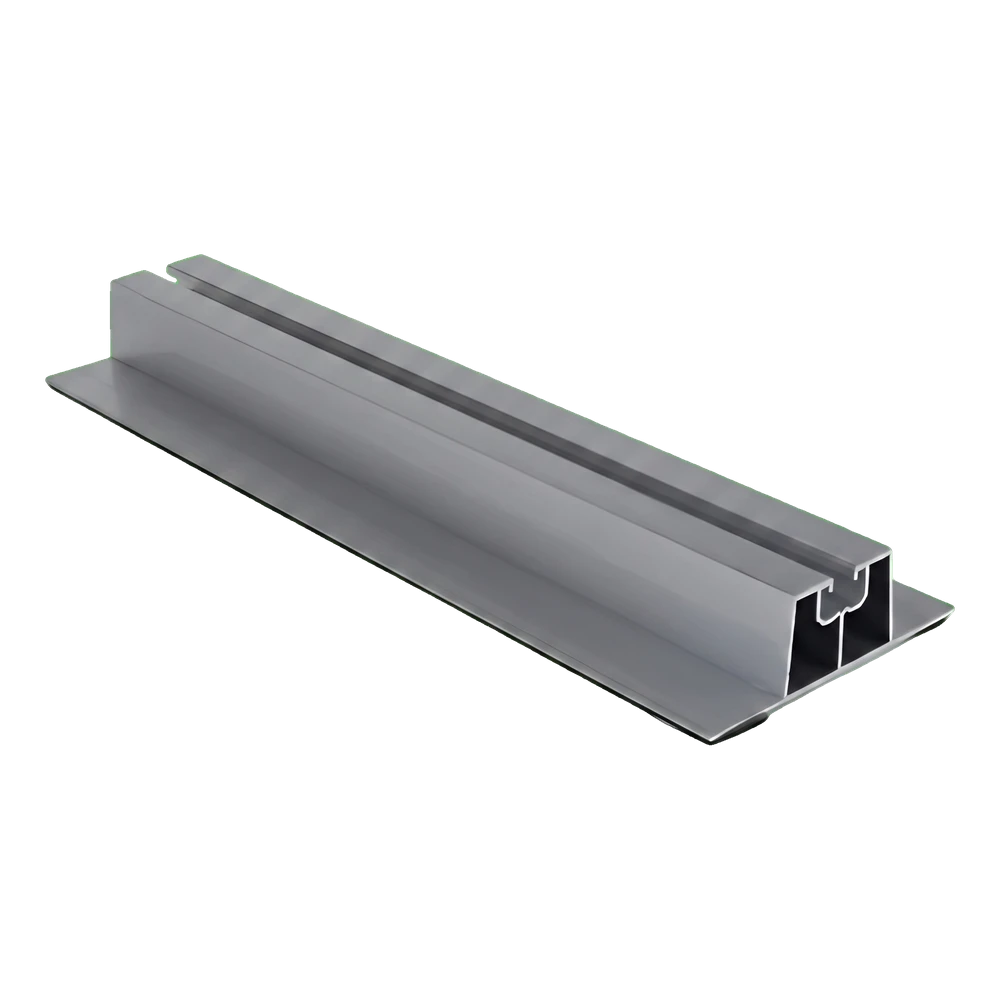

Aluminium-Trapezblechbrücke H-30 mit EPDM 330 mm – PV-Befestigung auf Trapezblech

Aluminium-Trapezblechbrücke H-30 330 mm mit Montagekanal und EPDM-Dichtung

Die Aluminium-Trapezblechbrücke H-30 mit EPDM-Dichtung ist ein speziell entwickeltes Konstruktionselement zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung. Das Profil mit einer Höhe von 30 mm sorgt für freien Luftstrom unter dem Modul, ermöglicht eine natürliche Kühlung und hebt das Modul von der erhitzten Dachoberfläche ab — was zu einer höheren Anlagenleistung in den warmen Monaten führt. Die Brücke ist mit Mittel- und Endklemmen kompatibel, die über eine Schiebenut, einen Gewindeeinsatz oder eine Hammerkopfschraube am oberen Schienenkanal befestigt werden. Die Bohrungen für die Befestigungsschrauben zur Montage des Profils auf dem Trapezblech werden direkt bei der Montage auf dem Dach ausgeführt, wodurch der Lochabstand exakt an das jeweilige Blechprofil angepasst werden kann. Das Profil aus Aluminium 6060 verbindet ein geringes Gewicht mit hoher Korrosions- und Witterungsbeständigkeit.

Wesentliche Vorteile für den Installateur

Direkte Montage auf Trapezblech — macht zusätzliche Halterungen überflüssig

EPDM-Dichtung an der Profilunterseite sorgt für dichten Kontakt mit dem Blech und schützt die Dacheindeckung an der Befestigungsstelle vor Beschädigung

Höhe von 30 mm gewährleistet die Belüftung der PV-Module

Aluminium 6060 ist eloxierfähig und bietet zusätzlichen Oberflächenschutz

Vor-Ort-Bohrungen — Anpassung an beliebige Wellenabstände von Trapezblech

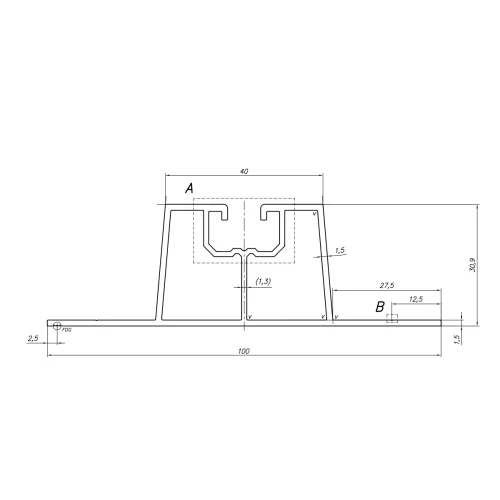

Technischer Querschnitt der Trapezblechbrücke H-30 mit Maßangaben: Basis 100 mm, oberer Kanal 40 mm, Höhe 30,9 mm

Der Profilquerschnitt zeigt eine trapezförmige Konstruktion mit breiter Basis von 100 mm, die sich zu einem Montagekanal von 40 mm im oberen Bereich verjüngt. Die Wandstärke von 1,5 mm bei einer Grundplattendicke von 2,5 mm gewährleistet ausreichende Steifigkeit bei geringem Gesamtgewicht. Die Profilform bildet die Geometrie typischer Trapezbleche nach und garantiert eine stabile Anlage am Untergrund.

Video zur Vorstellung der Trapezblechbrücke für die Montage von Photovoltaikmodulen auf Trapezblech

Abmessungen

Querschnitt (Breite × Höhe)	100 × 30,9 mm
Länge	330 mm
Wandstärke	1,5 mm
Grundplattendicke	2,5 mm
Breite des Montagekanals	40 mm
Gewicht pro Meter	0,983 kg/m

Material und Ausführung

Material / Legierung	Aluminium 6060
EPDM-Dichtung	ja

Montage und Kompatibilität

Montagekanal / Nutentyp	oberer Kanal 40 mm (Schiebenut / Gewindeeinsatz / Hammerkopfschraube)
Dach-/Untergrundtyp	Dächer mit Trapezblecheindeckung
Verbindungsart	vor Ort gebohrte Löcher

Physikalische Eigenschaften

Stückgewicht	0,325 kg
Korrosionsbeständigkeit	ja — Aluminium 6060 beständig gegen äußere Einflüsse
