Aluminium-Trapezblechbrücke H-100 mit EPDM 330 mm für Trapezblech

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.611 kg

Preis / stk.: 5,67 € 5.67

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 4,77 €

zzgl. 19% MwSt., zzgl. Versandkosten

* Wählen Sie die Menge und Größe der Verpackung:

Stück
Paket mit 50 stk
Paket mit 500 stk
Paket mit 1000 stk

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: -

Produktcode: PV-02-05

Einem Freund empfehlen

Beschreibung

Aluminium-Trapezblechbrücke H-100 mit EPDM 330 mm für Trapezblech

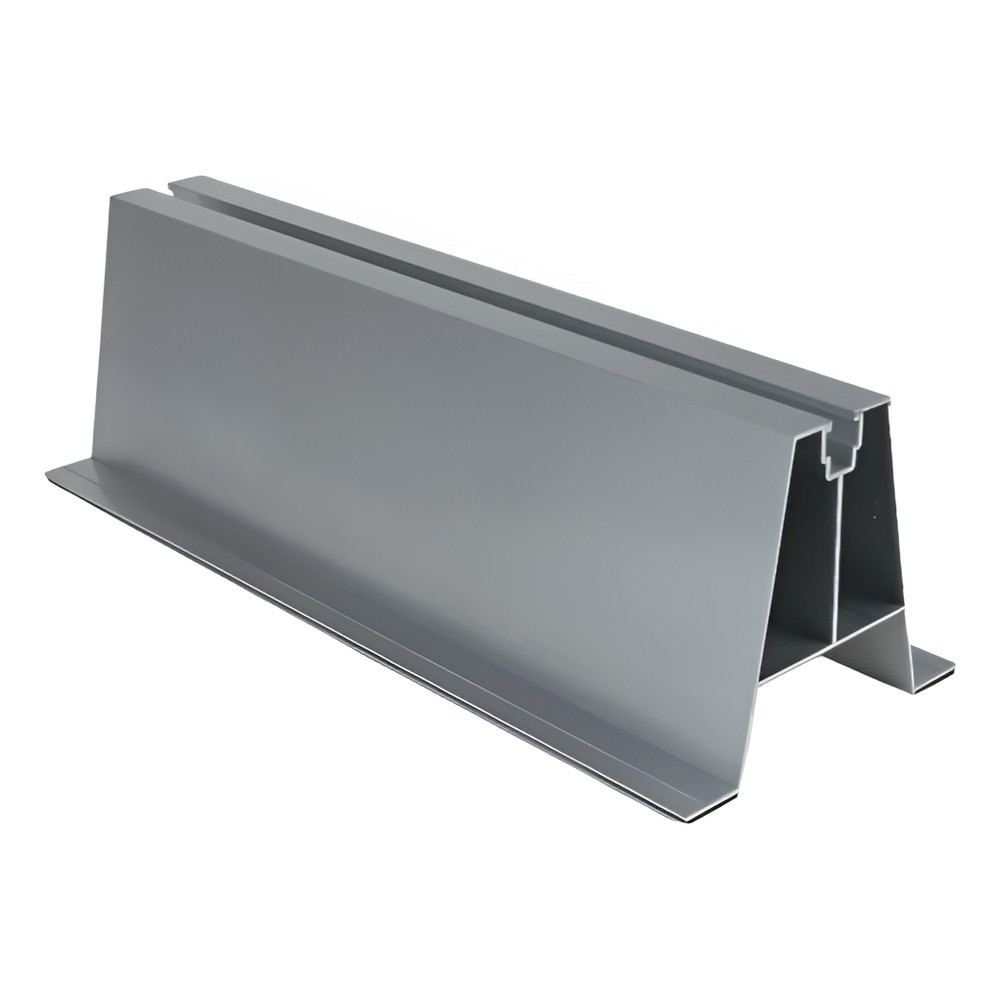

Aluminium-Trapezblechbrücke H-100 mit Montagekanal und EPDM-Dichtung — perspektivische Ansicht

Die Trapezblechbrücke H-100 mit EPDM-Dichtung ist ein Aluminium-Montageprofil, das für die direkte Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung konzipiert ist. Das Profil mit einer Höhe von 100 mm bietet ausreichend Abstand zwischen Modul und Dachfläche, sodass die Luft frei unter dem Panel zirkulieren kann, was eine natürliche Kühlung ermöglicht und das Modul von der aufgeheizten Dacheindeckung isoliert. Die Brücke besteht aus der Aluminiumlegierung 6060, die eine gute mechanische Festigkeit mit hoher Korrosions- und Witterungsbeständigkeit verbindet. Der obere Montagekanal ermöglicht die Befestigung von Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern — ohne zusätzliche Adapter. Die Befestigungslöcher werden direkt vor Ort auf dem Dach gebohrt, wodurch der Abstand präzise an das jeweilige Trapezblechprofil angepasst werden kann.

Wesentliche Vorteile für den Installateur

Eine Höhe von 100 mm gewährleistet freien Luftstrom unter dem Modul und eine effektive Kühlung der Panele

Die mitgelieferte EPDM-Dichtung sorgt für dichten Anschluss an das Trapezblech und schützt die Dacheindeckung vor mechanischer Beschädigung

Aluminium 6060 eignet sich zum Eloxieren, was zusätzlichen Korrosionsschutz und eine ästhetische Oberfläche bietet

Universeller Montagekanal, kompatibel mit Mittel- und Endklemmen

Vor-Ort gebohrte Montagelöcher — volle Flexibilität bei der Anpassung an den Trapezabstand

Video zur Präsentation der Aluminium-Trapezblechbrücke für die Montage von PV-Modulen auf Trapezblechen

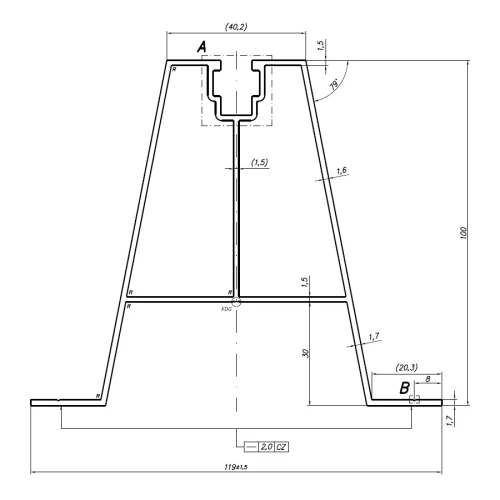

Technische Zeichnung des Querschnitts der Trapezblechbrücke H-100 — Grundfläche 119 mm, Höhe 100 mm, oberer Kanal 40,2 mm

Abmessungen

Querschnitt (Grundflächenbreite × Höhe)	119 × 100 mm
Länge	330 mm
Breite des Montagekanals	40,2 mm
Wandstärke	1,5–2,0 mm
Gewicht pro Meter	1,199 kg/m
Stückgewicht (330 mm)	0,611 kg

Material und Ausführung

Material / Legierung	Aluminium 6060
EPDM-Dichtung	im Lieferumfang enthalten
Oberflächenausführung	unbehandeltes Aluminium (eloxierbar)

Montage und Kompatibilität

Montagekanal / Nutentyp	oberer T-Nut-Kanal
Kompatible Schrauben	Innensechskantschrauben + Vierkantmuttern
Dach-/Untergrundtyp	Trapezblechdächer
Verbindungsart	Mittel- und Endklemmen, vor Ort gebohrte Löcher
