Signalleuchten zur Anzeige von Spannung und Phasenvorhandensein
Unsere Kategorie Signalleuchten enthält LED-Signalleuchten für 230-V-AC-Installationen und Drehstromnetze. Sie zeigen an, dass Spannung anliegt, entweder an einem einzelnen Stromkreis oder an jeder von drei Phasen. Sie eignen sich für Installateure und Schaltschrankbauer, die in Verteilern und Schaltschränken eine eindeutige optische Statusanzeige benötigen.
Das finden Sie in dieser Kategorie
- Dreifach-LED-Signalleuchten mehrfarbig, mit roten, grünen und orangen bzw. gelben LEDs, für Drehstromnetze (Hager, F&F Filipowski, Zamel).
- Dreifach-LED-Signalleuchte rot, 230 V AC, zur Anzeige des Betriebs der elektrischen Anlage (Hager SVN127).
- Dreifach-LED-Signalleuchte grün, 3×230 V+N, mit je einer grünen LED pro Phase (F&F Filipowski LK-713 G).

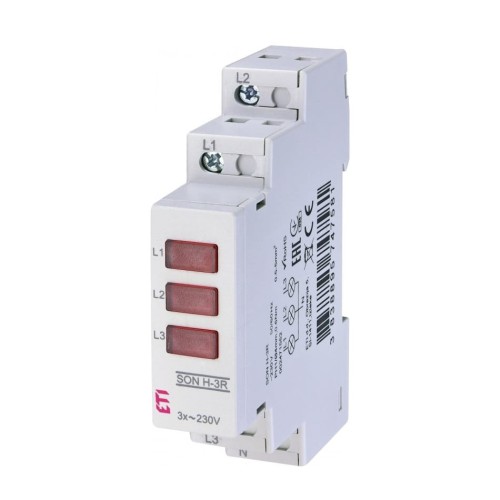

- Drehstrom-Spannungsanzeige mit separater Leuchte für jede Phase (ETI).

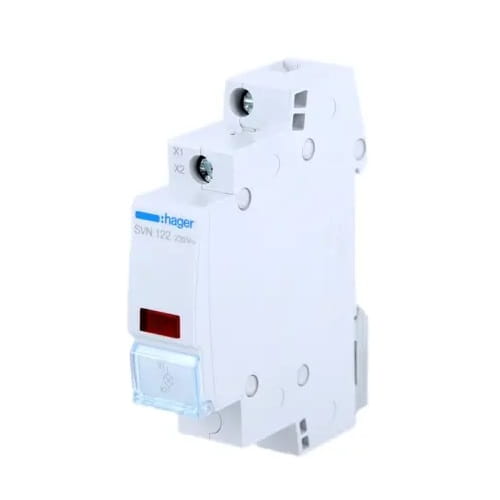

- Einfache LED-Signalleuchten, rot oder grün, 230 V AC (Hager SVN122 und SVN121).
So treffen Sie die richtige Wahl
- Farbe: Wählen Sie Rot, Grün oder ein mehrfarbiges Set. Das Sortiment umfasst Ausführungen in Rot, Grün sowie Rot/Grün/Orange bzw. Gelb.
- Anzahl der Phasen: Für einen Stromkreis genügt eine einzelne LED. Mit einer Dreifach-Signalleuchte sehen Sie den Zustand jeder der drei Phasen.
- Versorgungsspannung: Das Sortiment deckt 230 V AC, 3×230 V+N und 230 V/400 V ab. Prüfen Sie den Netztyp, denn die Zamel LKM-01-40 ist für ein TN-Netz mit Neutralleiter geeignet.
- Montage und Anschluss: Das Zamel-Modell wird auf einer Tragschiene TH 35 montiert. Die Hager SVN129 hat Schraubklemmen, Schutzart IP20 und die Abmessungen 62 x 83 x 17,5 mm.
- Marke: Erhältlich sind Hager, F&F Filipowski, Zamel und ETI, sodass Sie die Geräte passend zur vorhandenen Verteilerausstattung wählen können.
Typische Anwendungen
Dreifach-Signalleuchten zeigen, ob jede Phase einer Drehstromversorgung unter Spannung steht. Fällt eine Phase aus, verrät die erloschene LED, welche es ist, und beschleunigt so die Fehlersuche. Einfache LED-Leuchten bestätigen, dass an einem Stromkreis Netzspannung anliegt. Die meisten der hier aufgeführten Drehstromtypen belegen eine Teilungseinheit.
Häufig gestellte Fragen
Was zeigt eine Dreifach-Signalleuchte an?
Jede der drei Phasen hat eine eigene LED, die leuchtet, wenn die jeweilige Phase unter Spannung steht. Fällt eine Phase aus, sehen Sie sofort, welche nicht mehr arbeitet.
Kann ich eine Signalleuchte in einem TN-Netz mit Neutralleiter einsetzen?
Ja, die Zamel LKM-01-40 ist für ein dreiphasiges TN-Netz ausgelegt, also ein Netz mit Neutralleiter N. Sie wird auf einer Tragschiene TH 35 montiert.
Welche Leiterquerschnitte passen in die Klemmen der Hager SVN129?
Die Schraubklemmen nehmen flexible Leiter von 0,75/6 mm² und starre Leiter von 0,75/10 mm² auf. Das Anzugsdrehmoment beträgt 1,7 Nm.
Sie sind unsicher, welche Signalleuchte zu Ihrem Netz passt? Unser technischer Support hilft Ihnen gern bei der Auswahl.
