MC4-Steckverbinder für Solarkabelverbindungen in PV-Anlagen
Die MC4-Steckverbinder in dieser Kategorie sind Sets aus je einem Stecker und einer Buchse für dichte Verbindungen in Photovoltaikanlagen. Sie verbinden die Solarkabel zwischen den Modulen und halten den Stromkreis geschlossen. Das Sortiment richtet sich an Installateure und Anlagenbauer, die den Steckverbinder passend zu Kabelquerschnitt, Spannung und Schutzart auswählen müssen.
Das finden Sie in dieser Kategorie
- MC4 Steckverbinder Set Buchse und Stecker: für Kabel mit 2,5, 4 und 6 mm², 1000V DC, max. Strom 30A, IP67.

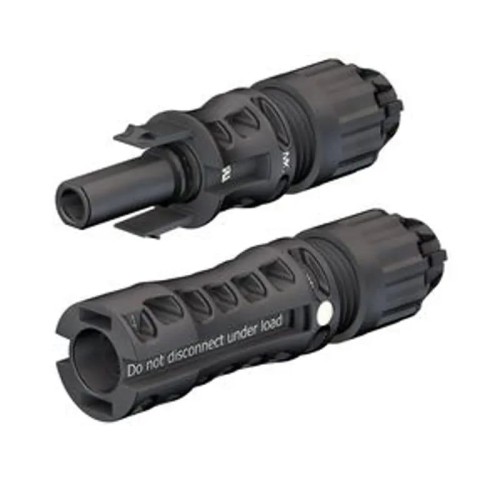

- MC4 EVO2 Steckverbinder Set Buchse und Stecker: für Kabel mit 4-6 mm², bis 1500V DC, Strom 45-53A, IP68, Betriebstemperatur -40°C bis +85°C.
So treffen Sie die richtige Wahl
- Kabelquerschnitt: Das Standard-Set eignet sich für 2,5, 4 und 6 mm². Das EVO2-Set ist nur für 4 und 6 mm² geeignet.
- Kabelaußendurchmesser: Beim EVO2-Set muss das Kabel inklusive Isolierung einen Durchmesser von 4,7-6,4 mm haben.
- Spannung und Strom: Wählen Sie je nach Anlagenauslegung 1000V DC und 30A oder 1500V DC und 45-53A.
- Schutzart: Das Standard-Set ist nach IP67 geschützt gegen das Eindringen von Staub und Wasser. Das EVO2-Set entspricht IP68 und ist wasserdicht.
- Betriebstemperatur: Das EVO2-Set ist für -40°C bis +85°C spezifiziert. Prüfen Sie die Bedingungen vor Ort anhand dieses Bereichs.
Typische Anwendungen
Beide Sets dienen zum Verbinden der Kabel von Photovoltaikmodulen. Stecker und Buchse bilden eine dichte Verbindung, die die Energie von den Modulen entlang des Strings weiterleitet. Das Gehäuse des EVO2 besteht aus Kunststoff und verfügt über ein Schnappverschlusssystem. Es gilt als wasserdicht sowie beständig gegen hohe Temperaturen und UV-Strahlung.
Häufig gestellte Fragen
Für welche Kabelquerschnitte sind diese Steckverbinder geeignet?
Das Standard-Set passt für Kabel mit 2,5, 4 und 6 mm². Das EVO2-Set passt für Kabel mit 4 und 6 mm² und einem Außendurchmesser von 4,7-6,4 mm inklusive Isolierung.
Worin unterscheiden sich die beiden Sets?
Das Standard-Set ist ausgelegt für 1000V DC, 30A und IP67. Das EVO2-Set ist ausgelegt für bis zu 1500V DC, 45-53A und IP68.
Welche Zulassungen sind für diese Sets angegeben?
Das Standard-Set ist mit einem TÜV-Zeichen angegeben. Das EVO2-Set ist mit TÜV-, UL- und CSA-Zertifikaten angegeben.
Sie sind unsicher, welches Steckverbinder-Set zu Ihrem String-Aufbau passt? Wenden Sie sich an den technischen Support, wir helfen Ihnen bei der Auswahl.
